簡介

此選單用於配置機床環境以啟用機械加工模擬。
對於機械加工操作，使用者需要先定義刀具和夾具。

點擊刀具選單時，使用者將會被提示設定刀具。

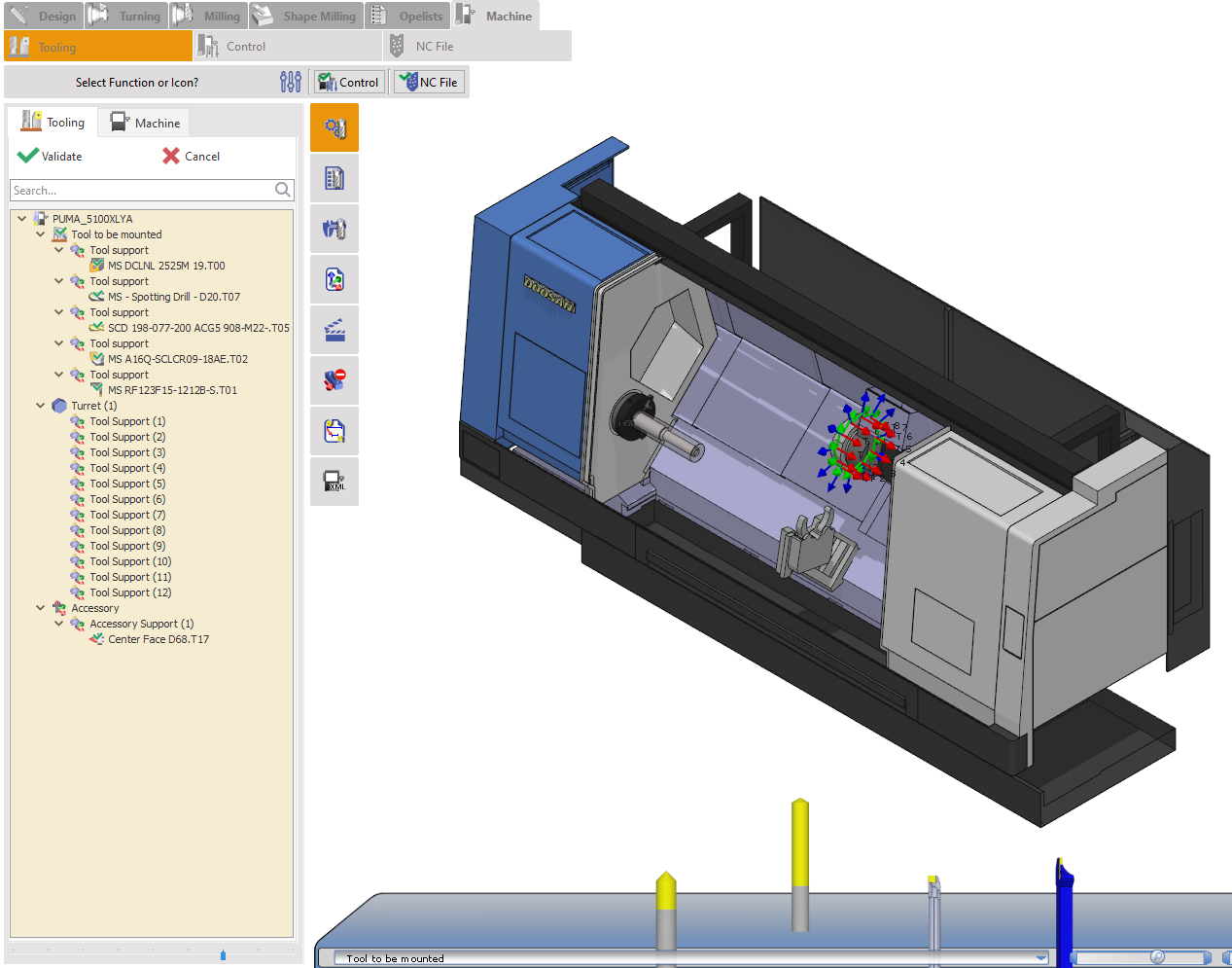

刀具樹顯示機械加工過程中所需的所有刀具。

在「待裝置刀具」下，您可以找到目前未裝置的刀具。

在「刀庫主軸/刀塔」下，您可以看到機床的刀具庫，其中列出已裝置的刀具。

若要裝置刀具，請將其從刀具支撐位置拖放到刀庫中的適當刀位。如果刀具尚未定義，請為每個刀具插入一個刀柄。

機床子分頁顯示機床的設定。

選定的刀位必須與實體機床上的實際刀位相符，以確保刀具編號與 NC 程式中使用的編號相符。

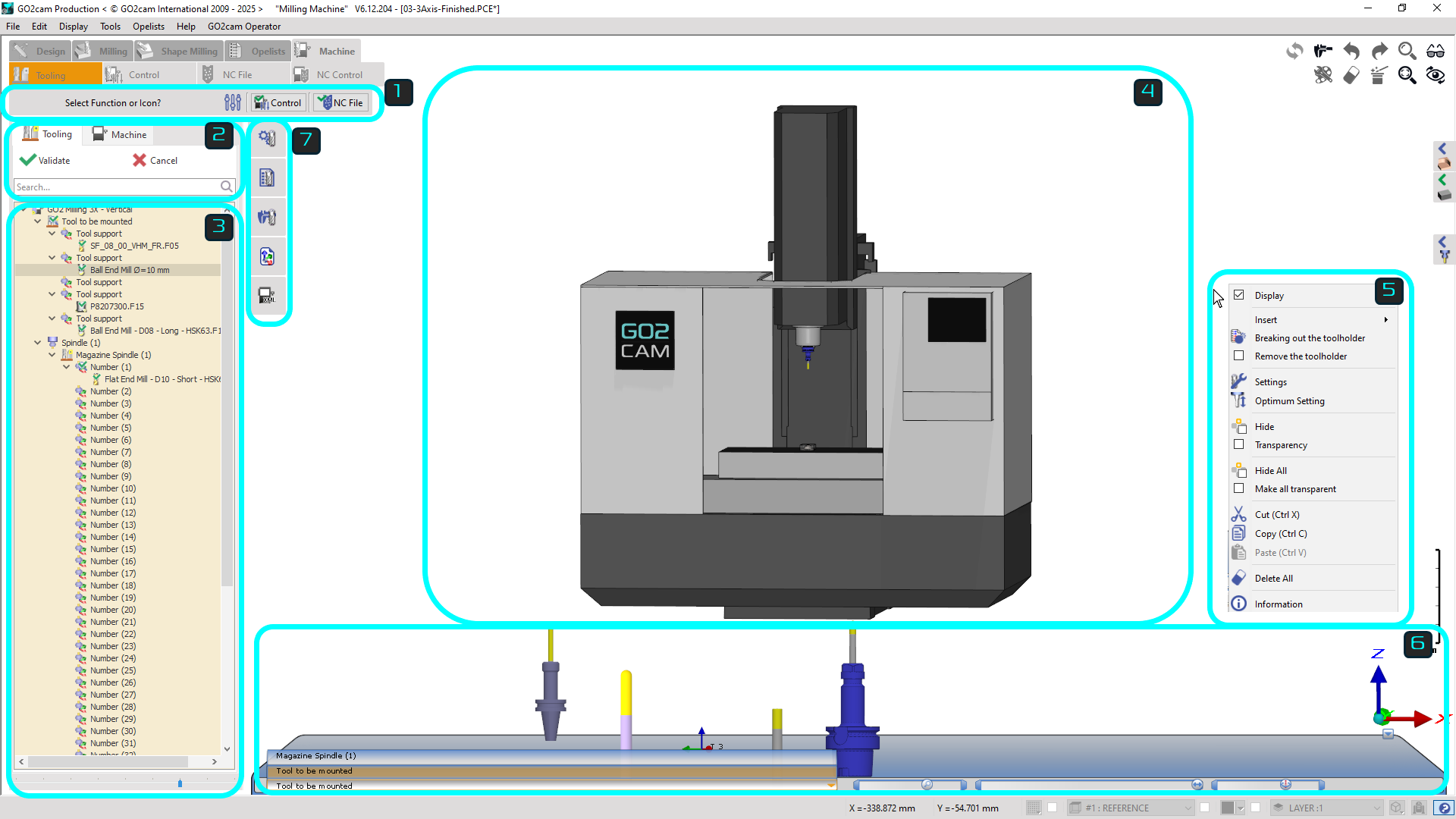

	功能區：提供圖形顯示、碰撞偵測、驗證和移動到控制選單以及驗證和呼叫後處理器的設定
	刀具樹分頁：存在兩個分頁；主要刀具分頁用於機床刀具的所有設定，以及機床分頁用於機床組件的顯示功能。
	刀具樹：此樹列出機床上的所有刀具裝置軸。它被分為待裝置刀具清單和可以裝置刀具的刀架/刀塔/主軸。
	圖形視窗：機床及其組件和刀具裝置軸的 3D 模型可以互動，並手動裝置刀具和刀柄。這提供了對設定的視覺理解。
	彈出式選單：各種彈出式選單可提供每個區段的不同功能，例如樹、刀具/刀柄、機床視窗等。
	刀具架：待裝置或已裝置刀具清單的 3D 模型顯示在底部的刀具架上。使用者可以從那裡將刀具拖放到機床，新增刀柄等。
	功能選單：此選單提供刀具和機械加工過程的高級設定。
觀看影片，了解介面及其功能。

刀具環境包含有用的功能，但操作複雜的 3D 模型（例如多軸刀塔）可能具有挑戰性。使用者應使用篩選器和滑鼠控制來改善模型定位並避免視覺障礙。

刀具架是一個用於預機械加工設定的 3D 互動式刀具車。它允許縮放、旋轉和篩選以檢查刀具，並僅查看機床刀庫中已裝載的刀具。刀具裝置後，可以最小化刀具架，因為其主要用途已完成。

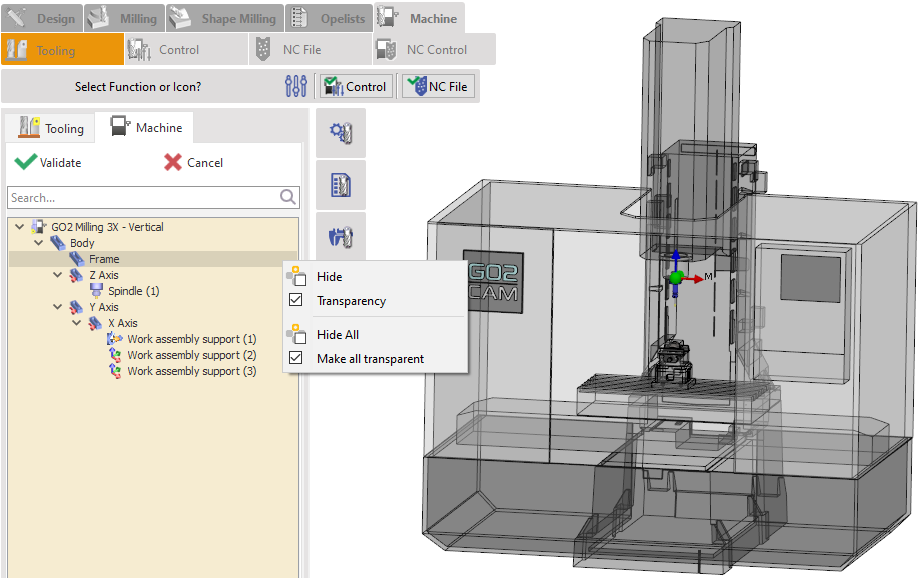

在 MTE 環境中，機床樹分頁允許使用者隱藏、顯示或使 3D 機床組件透明，這與僅限於刀具和刀柄的刀具樹分頁不同。它列出所有機床組件以方便存取，並允許零件的約束式移動以進行精確的 3D 操作。

有多種方法可以在 MTE 中手動裝置刀具：

點擊這裡觀看有關手動裝置刀具的影片教學。

在刀具選單中，您會找到一個標有 「待裝置刀具」 的區段。此區段中的每個刀具支撐都包含需要裝置的刀具。若要手動裝置刀具，只需拖放它從 ‘ 待裝置刀具 ’ 區段到刀塔或主軸上的可用刀具支撐。

範例：

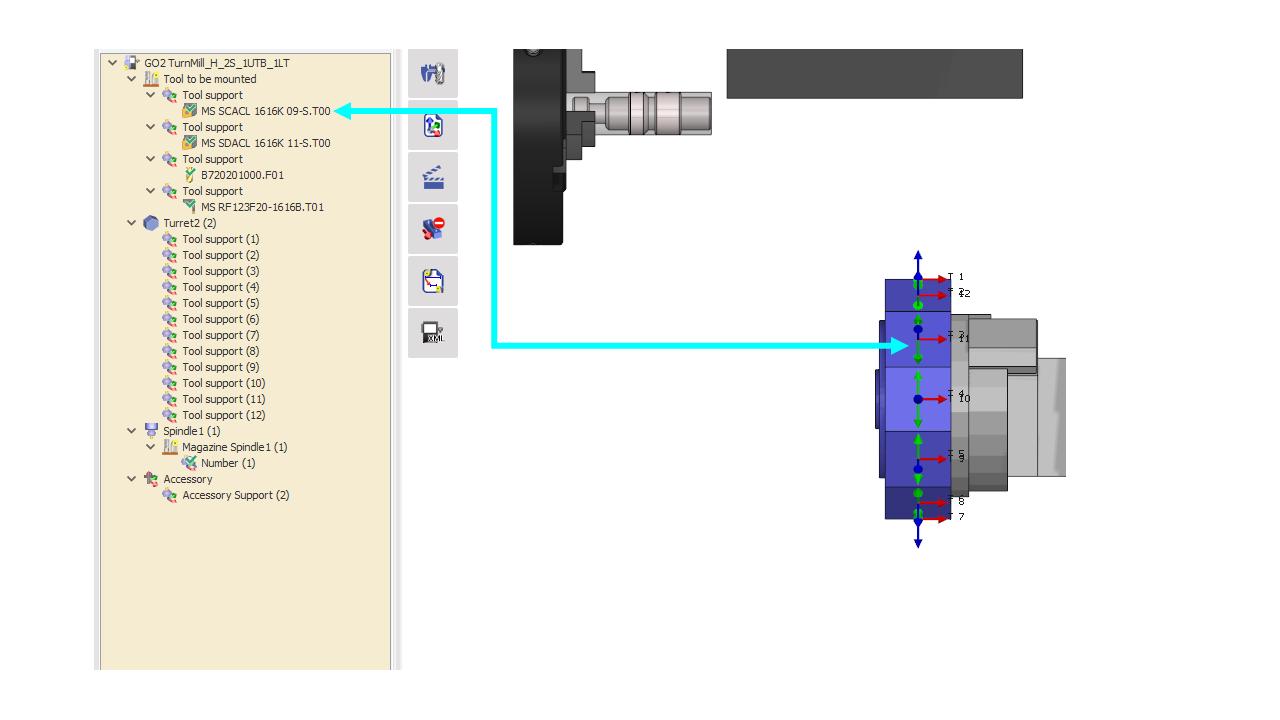

在提供的圖像中，刀具 「MS RF 123F20-16168.T01」 被拖放到 刀塔 2，刀具支撐 (1) .

圖像 1

圖像 2

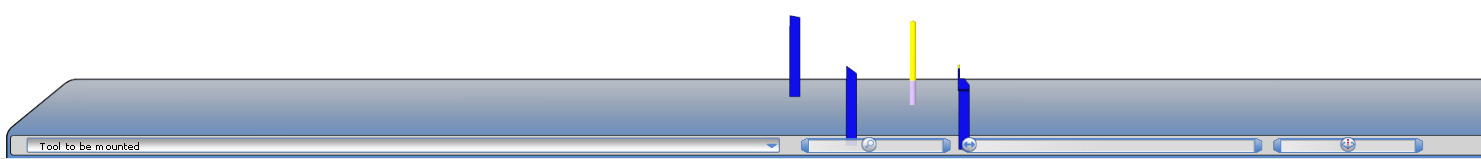

在 MTE 刀具介面中，您會在底部找到一個刀具架 ( 顯示於 圖像 3 )，其中包含準備裝置的刀具。若要手動裝置刀具，只需將 3D 模型拖放到所需的刀塔或主軸刀具支撐上，每個支撐都標有編號的軸系統，以便於識別。

圖像 3

在「待裝置刀具」區段 ( 顯示於圖像 1 ) 中，您可以通過將刀具直接拖放到刀塔或主軸來裝置刀具。裝置過程很簡單：

您可以觀看影片，演示在 MTE 機床上手動裝置刀具的不同方法。

使用者可以使用各種功能來簡化機床刀具的設定。這些功能列在下面：

	自動裝置	此選項會自動裝置當前零件所需的刀具。它會考慮現有的固定刀具和任何已定義的刀具裝置篩選器。
	刀具清單	清楚地查看所有使用的刀具、它們在機床上的位置、補償號碼等等。
	刀具規格	輕鬆查看和修改每個刀具的有用長度和 X、Y 和 Z 規格。專用的「規格 Y=0」按鈕允許您快速將所有 Y 規格設定為零。
	機械加工平面	此表格顯示機械加工平面清單、每個循環使用的軸以及可能的旋轉值。當存在多個選項時，會出現一個按鈕讓您選擇。
	場景	根據您的機床和刀具從可用場景清單中選擇（WanaGO 概念的一部分）。
	軸鎖定	識別使用相交軸的機械加工循環。將特定軸（主軸或刀塔）鎖定到所需位置，迫使程式使用剩餘軸。
	同步	通過通道使用時間圖表視覺化同步。這包括佔用率、主軸和刀塔資訊，並允許動態設定循環之間的同步。
	指令編輯器

以下是在每個不同區段的彈出式選單中獲得的參數：

	新增	此選項會移除目前裝置在主軸或刀塔上的所有刀具，讓您可以使用新的刀具設定重新開始。
	開啟	開啟現有的 FMO 檔案
	另存為…	將機床上的所有刀具組態儲存為 FMO 檔案
	分配機床刀具
	刀具清單	開啟刀具清單
	刪除所有刀柄	移除機床上的所有實體刀柄
	全部刪除	移除機床上的所有刀具和刀柄

	顯示	隱藏/顯示刀具架
	中心到中心	調整刀具架上刀具之間的間距。

	插入	允許您新增實體或標準刀柄
	隱藏	隱藏/顯示 3D 環境中選定刀具支撐中附加的刀具和刀柄
	透明度	使 3D 環境中選定的組件透明
	全部隱藏	隱藏 3D 環境中選定的組件群組
	全部透明	使 3D 環境中選定的組件群組透明

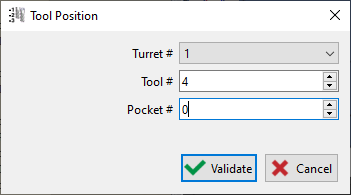

	改變位置	允許將目前刀具支撐的組件移動到機床中的另一個刀具裝置位置。這可以是另一個刀塔或刀具架，刀塔上的另一個刀具支撐位置，甚至是在相同刀具支撐中可用的另一個刀位。
	剪下	移除選定刀具支撐中（保留在剪貼簿中）的組件，這些組件可以貼上到另一個刀具支撐位置。
	複製	在剪貼簿中建立選定刀具的副本
	貼上	插入剪貼簿中的刀具

	自動裝置	自動裝置您的刀具
	斷開刀架	展開標準刀柄及其刀具，以便更換刀柄
	索引刀塔	對於非同軸刀塔，手動分配刀具後置位置。
	設定	可以通過修改刀具的有效長度（可調整值）、平移或旋轉刀具來調整刀具。在調整過程中，會動態計算和顯示刀具規格值——有效長度、X/Y/Z 平移和 Y/Z 旋轉。
	群組設定	它可以對刀具參數進行集體配置，例如瑞士型機床上的刀具架上的刀具。
	反轉刀具方向	將刀具旋轉 180°。
	最佳設定	僅在銑削中，它會自動更改為正確的有用長度。
	資訊	允許獲取刀具的特性，包括使用此刀具的循環清單。
