刀具規格表是一組測量值，用於定義刀具相對於機床的精確位置和方向。這些測量值包括刀具的長度、X、Y 和 Z 方向的偏移量以及任何必要的角度調整。精確的刀具規格表對於實現精確的機械加工結果至關重要。

要優化刀具相對於刀柄的位置：

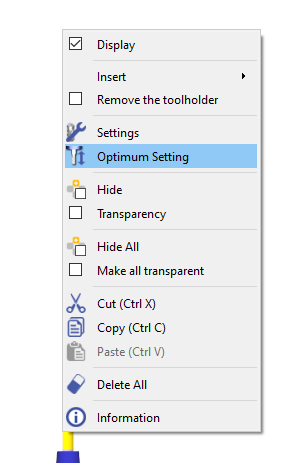

  1. 右鍵點擊 刀具。

  2. 選擇 "最佳設置" .

  3. 手動調整 "有效長度" 使用滑塊或點擊 "計算最佳有效長度" 圖示。


  1. 根據需要修改 Z 平移 。

  2. 點擊 "驗證" 以確認更改。

此過程也可以應用於已安裝在主軸上的刀柄和刀具。


使用刀具規格表選單：

刀具安裝在其各自的工位後，微調其設置：

  • 使用自動調整：

    • 存取「刀具規格表」功能。

    • 從列表中選擇所需的刀具。

    • 點擊“最佳長度”以設定最佳有效長度。

    • 點擊“驗證”以確認更改。

  • 手動調整：

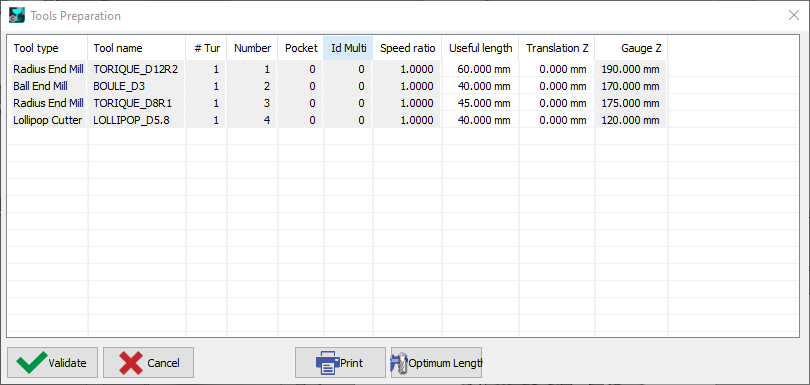

    • 直接在刀具準備表中編輯“有效長度”和“Z 平移”值。

刀具準備
