GO2cam 中的 自動裝配系統 智慧地管理刀具在 主軸 轉塔 上的放置,簡化設置並優化加工效率。

運作方式:

啟動該功能後,會出現一個功能區,其中包含三個複選框,用於重置轉塔編號、重置刀具編號和強制量規 Y=0。通常建議勾選這些框以重置這些參數,以避免軟體中儲存的任何先前設定,並確保正確的刀具裝配。

觀看右側的影片,展示快速的自動裝配過程。

Ribbon.PNG HELP  - MTE - Auto Mounting with Resets-20250827-092537.png

對於沒有預定義裝配位置或約束的刀具,GO2cam 會根據操作順序將它們分配到可用插槽。具有特定刀具編號或位置要求的刀具會相應地裝配,嚴格執行刀具創建期間定義的任何約束。

此邏輯適用於主軸和轉塔:

  • 如果刀具有指定的編號,則將其裝配到該位置。

  • 如果沒有,系統會按順序裝配刀具,確保不會發生衝突。

根據直徑範圍和刀具系列自動裝配刀具的規則

為了改善機器更改期間的自動刀具裝配,除了現有的 直徑範圍 刀具系列 相容性之外,還實施了 系統。這僅適用於 旋轉刀具 ,因為刀柄直徑決定了刀具是否可以裝配在刀架上。

自動裝配的分步過程

1. 在機床刀架上定義直徑範圍

  • 編輯機器的刀架。

  • 除了 相容性之外,還實施了 ,指定一個 可接受的刀柄直徑範圍 :

    • 輸入 個別直徑 ,以 ; 分隔(例如, 10.0; 12.0; 15.0 ).

    • 定義 範圍 使用 -(例如, 15.0-20.0 means tools with shanks between 15mm and 20mm are accepted).

    • Example: 10.0; 12.0; 15.0-20.0 → Accepts tools with 10mm, 12mm, or 15–20mm shanks.

如果未指定範圍,則刀架被視為 不受限制 (與所有直徑相容,以實現向後相容性)

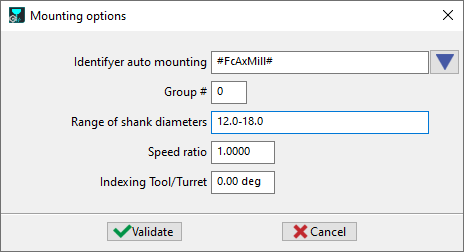

圖片 1

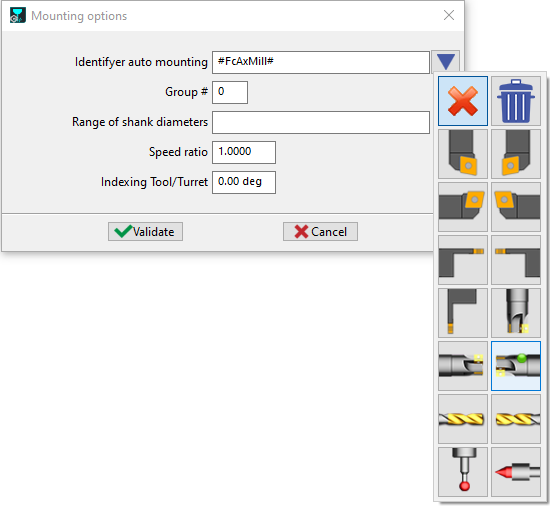

2. 在刀架(符號)上定義直徑範圍

  • 創建或編輯 刀架(符號) 時,設定 刀柄直徑範圍 (與機器刀架相同的格式)。

  • 這確保刀架僅接受定義範圍內的刀具。

3. 配置標準刀架(在 GO2cam 中預定義)

  • 標準 GO2cam 刀架已經有 最小和最大直徑值 .

  • 如果這些值設定正確,它們將強制相容性:

    • 對於 固定直徑 ,設定 min = max (例如, 10.0-10.0 ).

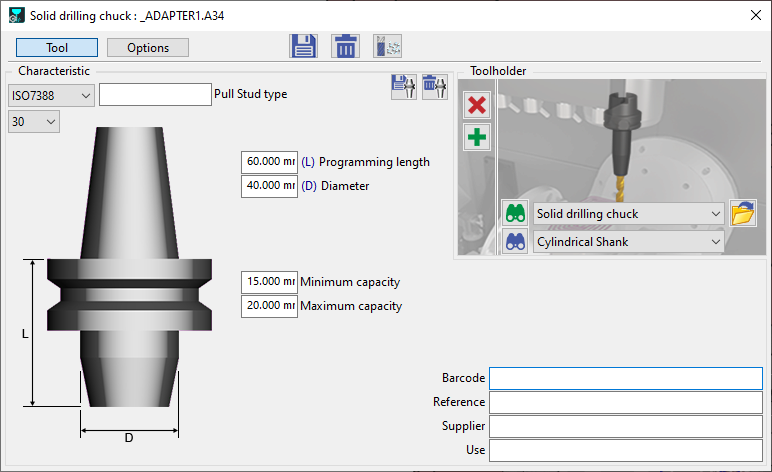

      • 對於 範圍 ,設定適當的 min/max(例如, 15.0-20.0 ).(as in image 2 below)

圖片 2

4. 自動裝配(刀具設置)

  • 將刀架(標準或實體刀架)放置在機器中。

  • 點擊 “自動裝配” → 刀具將根據以下條件分配給刀架:

    • 刀具系列相容性 (必須匹配)。

    • 刀柄直徑 (必須落在刀架的定義範圍內)。

已經分配給刀架的刀具 不會重新裝配 。要重新分配,請先 卸載 手動刀具。

觀看右側的影片,展示在正確且可重複的自動裝配之前的設置。

HELP  - MTE - Auto Mounting setups-20250827-092502.png

走心式加工中的刀具裝配 – 有效長度選擇

可以使用最大有效長度參數配置刀具組。此外,每個單獨的刀具都可以定義其自己的最大有效長度。

在自動裝配或手動拖放裝配操作期間,系統通過參考指定的刀具來確定適用的有效長度。如果未指定參考刀具,則應用機器的預設有效長度設定。
