識別使用相交軸的加工循環。將特定軸（主軸或刀塔）鎖定到所需位置，強制程式使用剩餘軸。

簡介

在 CNC 編程中，尤其是在使用具有五個以上可控軸的機床時，通常需要將某些軸固定到位，以簡化運動控制、降低編程複雜性或解決重疊軸功能之間的衝突。GO2cam 提供內建工具，輕鬆 鎖定特定機床軸 —旋轉或平移—以便在加工操作期間僅使用必要的自由度。

鎖定未使用的或冗餘的軸對於確保穩定的刀具方向、避免模棱兩可的運動以及在多軸設置中獲得一致的結果至關重要。

多軸機床和同時軸

現代 CNC 機床可能包含傳統 5 軸設置之外的其他軸。這些可能是：

• 平移軸 例如 U、V 或 W，

• 旋轉軸 主軸和刀塔上，

• 或任何導致 冗餘或相交軸組 .

在這種情況下，多個軸可能能夠達到相同的結果。為確保受控且可預測的刀具移動， 必須鎖定其中一個重疊軸 而程式使用另一個軸。

GO2cam 執行 完整的運動學分析 機床配置（包括機床結構、刀頭運動學和設置（夾具））的分析，以識別所有可編程軸。然後，它會顯示一個可鎖定軸的表格。

在 GO2cam 中使用軸鎖定功能

如何鎖定軸

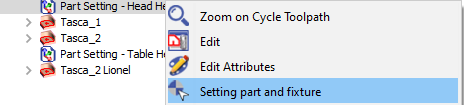

1. 打開 「零件和夾具設置」 功能（通過零件設置或通過右鍵點擊零件設置並選擇 零件和夾具設置 ).

2. 訪問 軸鎖定表 顯示機床運動學中定義的所有軸的表格。

3. 識別並 選擇要鎖定的軸 通過在列表中檢查它們。

4. 為每個軸輸入 所需鎖定位置 ：

   • 角度 （例如，A0°、C180°）用於旋轉軸。

   • 線性 （例如，U = 50 mm）用於平移軸。

5. 保存配置並繼續編寫您的操作。GO2cam 現在將僅使用剩餘的未鎖定軸計算刀具路徑。

管理冗餘或同時軸

某些機床具有 同時軸組 ，這意味著多個軸可以影響相同的刀具方向。例如，刀塔和主軸都可能提供圍繞公共軸的旋轉。在這些情況下：

• 一個軸（例如，刀塔）必須 鎖定 到固定位置。

• 另一個軸（例如，主軸）由 CAM 程式動態使用。

這可以防止運動命令重複，並確保平滑、無碰撞的刀具移動。

何時使用軸鎖定

在以下情況下，在 GO2cam 中使用軸鎖定：

• 機床具有 超過 5 個可編程軸 .

• 您想消除 未使用的或冗餘的軸 .

• 您正在使用 複雜夾具上的運動 零件必須保持固定方向的地方。

• 您正在編寫依賴於 一致的旋轉或線性參考 .

• 的操作。您希望通過移除額外的自由度來簡化給定操作的運動學行為。
