Bu menü, işleme simülasyonunu etkinleştirmek için makine ortamını yapılandırmak için kullanılır.
İşleme işlemleri için kullanıcının önce takımları ve fikstürleri tanımlaması gerekecektir.

Takımlandırma menüsüne tıkladığınızda, kullanıcıya takımı kurması istenecektir.

Takım Ağacı, işleme işlemi için gereken tüm takımları görüntüler.

“Takılacak Takım” altında, şu anda takılmamış takımları bulacaksınız.

“Magazin Mili/Taret” altında, zaten takılı olan takımları listeleyen makinenin takım mağazasını göreceksiniz.

Bir takımı takmak için, Takım Desteği konumundan mağazadaki uygun Yuva'ya sürükleyip bırakın. Henüz tanımlanmamışsa her takım için bir takım tutucu takın.

Makine alt sekmesi makinenin kurulumunu gösterir.

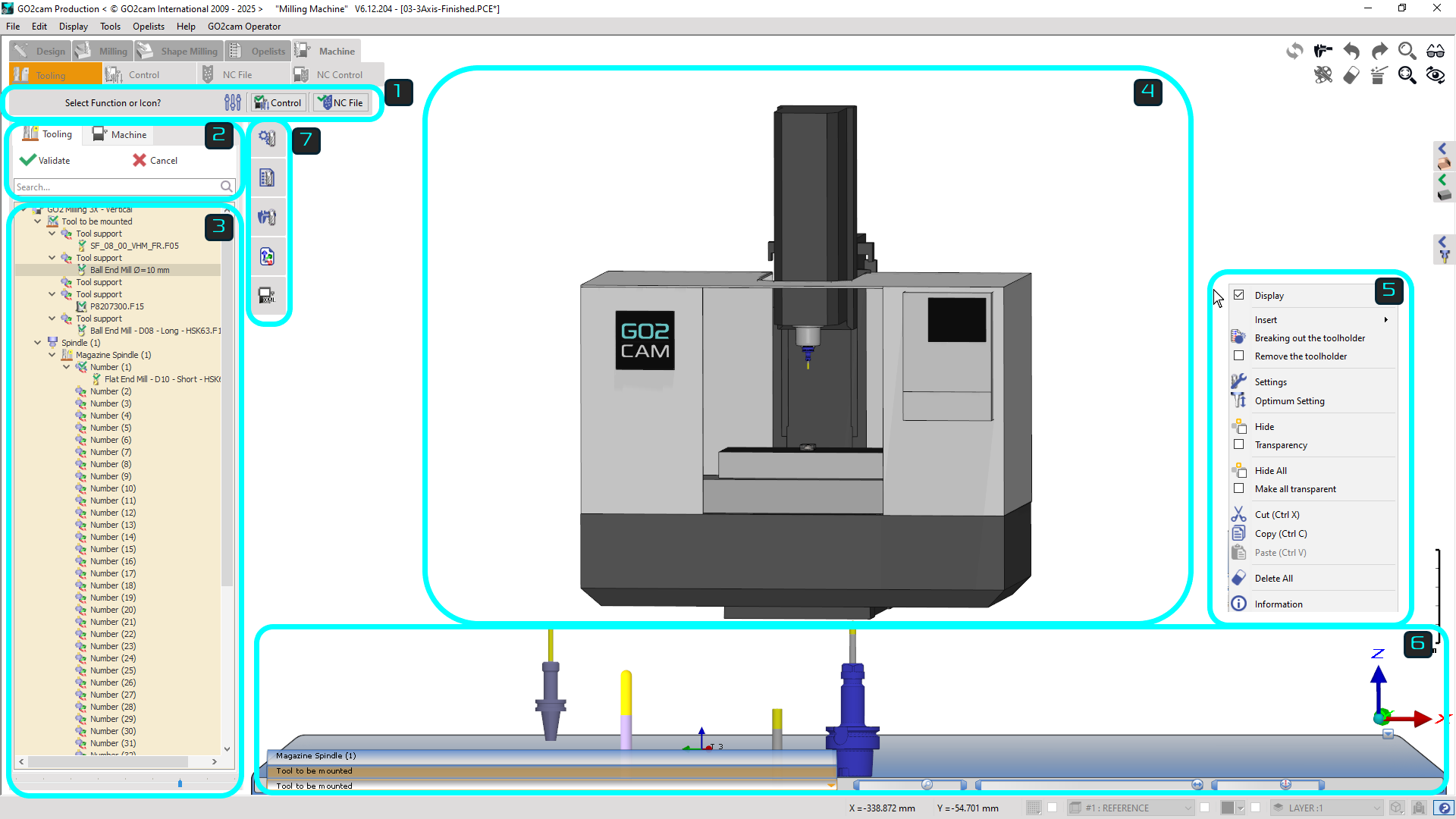

Şerit: Grafik ekranı, çarpışma algılama, kontrol menüsüne doğrulama ve taşıma ve son işlemciyi doğrulama ve çağırma ayarlarını sağlar

Takımlandırma ağacı sekmesi: İki sekme mevcuttur; makinenin üzerindeki takımın tüm ayarları için ana Takımlandırma sekmesi ve makinenin bileşenlerinin görüntüleme işlevleri için Makine sekmesi.

Takımlandırma ağacı: Ağaç, makinedeki tüm takım montaj eksenlerini listeler. Takılacak takımlar listesi ve takımların monte edilebileceği raflar/taretler/miller olarak ayrılmıştır.

Grafik penceresi: Makinenin ve bileşenlerinin 3B modeli ve etkileşim kurulabilen ve takımların ve takım tutucuların manuel olarak monte edilebileceği takım montaj eksenleri. Bu, ayarların görsel bir anlayışını sağlar.

Açılır menüler: Ağaç, takım/takım tutucu, makine penceresi vb. gibi her bölüm için farklı işlevlere sahip çeşitli açılır menüler mevcuttur.

Takım rafı: Takılacak veya zaten takılı olan takımların listesi 3B modelleri alttaki rafta gösterilir. Kullanıcı takımları oradan makineye sürükleyip bırakabilir, takım tutucular ekleyebilir vb.

İşlevler menüsü: Bu menü, takımlandırma ve işleme işlemi için gelişmiş ayarlar sağlar.

Arayüzü ve işlevlerini açıklayan bir videoyu izleyin.

Genel İşlem

Takımlandırma ortamı kullanışlı özellikler içerir, ancak karmaşık 3B modelleri (çok eksenli taretler gibi) işlemek zor olabilir. Kullanıcılar, model konumlandırmayı iyileştirmek ve görsel engellerden kaçınmak için filtreleri ve fare kontrollerini kullanmalıdır.

Takım Rafının İşlemi

Takım Rafı, işleme öncesi kurulum için kullanılan 3B etkileşimli bir takım arabasıdır. Takımları incelemek ve yalnızca makine mağazasına yüklenenleri görüntülemek için yakınlaştırma, döndürme ve filtreleme olanağı sağlar. Takımlar monte edildikten sonra, ana kullanımı bittiği için raf küçültülebilir.

Makine Ağacı sekmesi

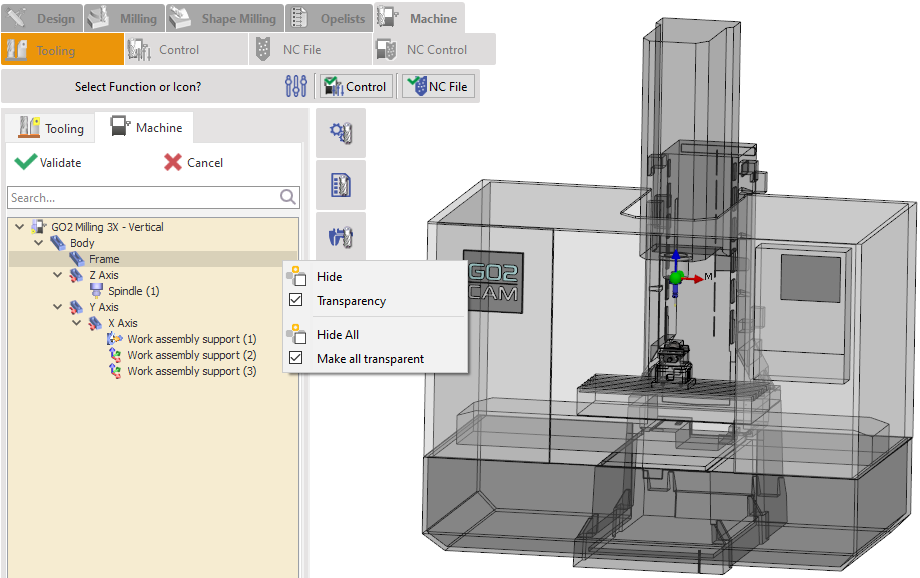

MTE ortamında, Makine Ağacı sekmesi, kullanıcıların takımlar ve takım tutucularla sınırlı olan Takımlandırma Ağacı sekmesinin aksine, 3B makine bileşenlerini gizleme, gösterme veya şeffaf hale getirmelerine olanak tanır. Kolay erişim için tüm makine bileşenlerini listeler ve hassas 3B manipülasyon için parçaların kısıtlı hareketine izin verir.

Takımlandırma menüsünde, “Takılacak Takım” ile etiketlenmiş bir bölüm bulacaksınız. Bu bölümdeki her takım desteği, monte edilmesi gereken bir takım içerir. Bir takımı manuel olarak monte etmek için, takımı sürükle ve bırak işlemini ‘ Takılacak Takım ’ bölümünden taretinizdeki veya milinizdeki kullanılabilir bir takım desteğine yapmanız yeterlidir.

Örnek:

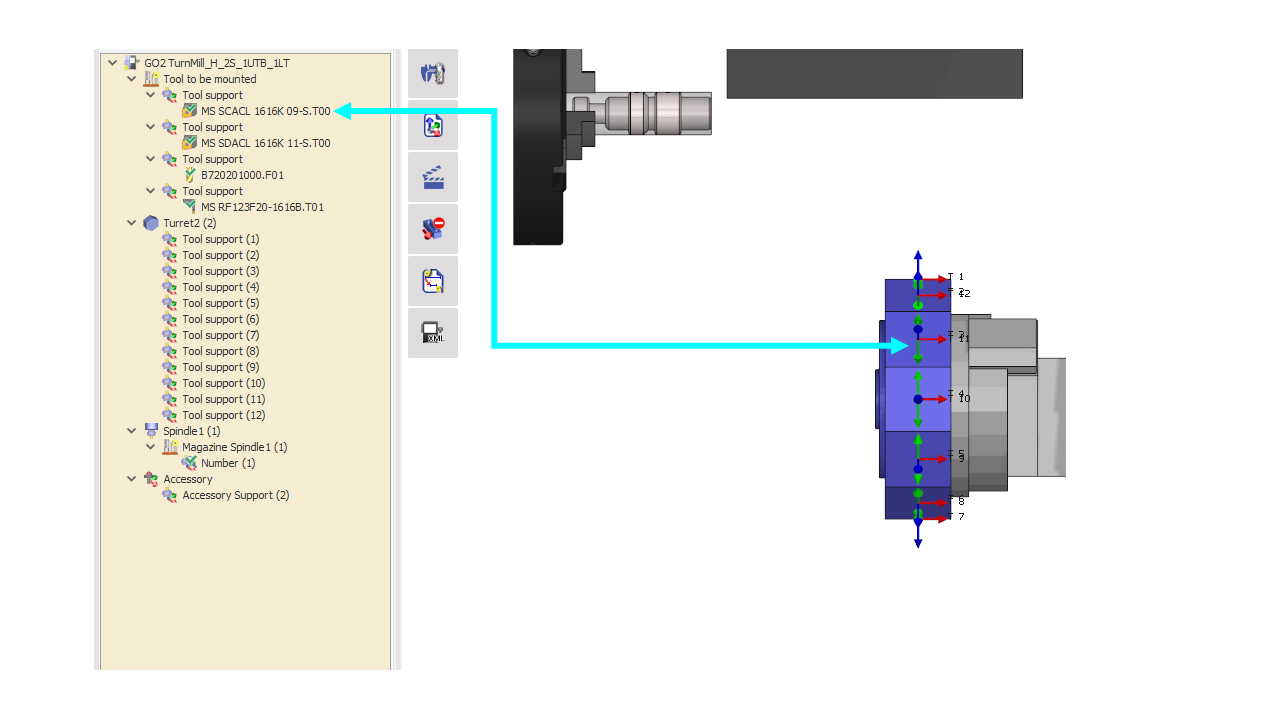

Sağlanan görüntülerde, takım ‘MS RF 123F20-16168.T01’ sürüklenerek Taret 2, Takım Desteği (1)’e bırakılmıştır. .

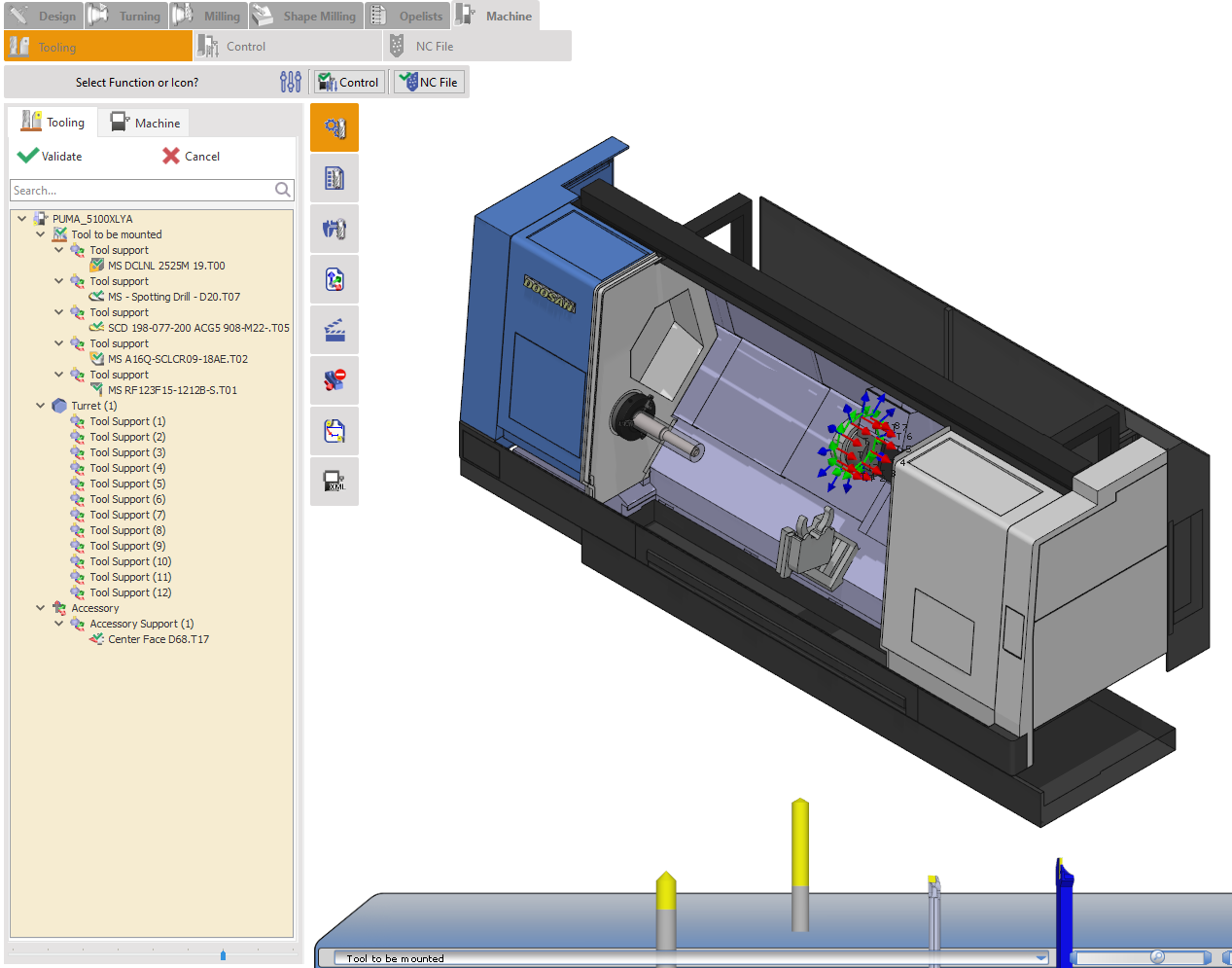

1. Görüntü 1 takımın başlangıç konumunu “Takılacak Takım” bölümünde gösterir.

2. Görüntü 2 , takımın taret takım desteğine yerleştirildikten sonraki halini görüntüler.

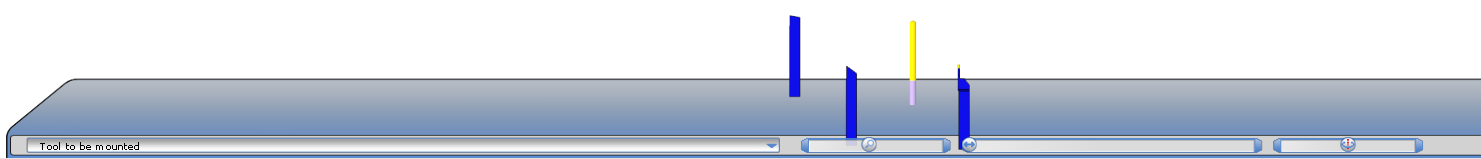

MTE Takımlandırma Arayüzünde, altta ( gösterilen Görüntü 3 ) montaj için hazır takımlar içeren bir raf bulacaksınız. Bir takımı manuel olarak monte etmek için, 3B modelini kolay tanımlama için numaralandırılmış bir eksen sistemiyle etiketlenmiş istenen taret veya mil takım desteğine sürükleyip bırakmanız yeterlidir.

“Takılacak takım” bölümünde ( Görüntü 1'de gösterilen ), takımları doğrudan taretinize veya milinize sürükleyerek monte edebilirsiniz. Montaj işlemi basittir:

1. Takım ağacındaki takımı seçin

2. Sol fare düğmesini basılı tutarak sürükleyin

3. Düğmeyi bırakın ve taret veya mil üzerindeki istediğiniz takım desteğine tıklayın

Burada, bir MTE makinesinde manuel takım montajının farklı yöntemlerini gösteren bir videoyu izleyebilirsiniz.

Otomatik Montaj

Bu seçenek, geçerli parça için gereken takımları otomatik olarak monte eder. Mevcut sabit takımları ve tanımlanmış herhangi bir takım montaj filtresini dikkate alır.

Takım listesi

Kullanılan tüm takımların, makinedeki konumlarının, telafi numaralarının ve daha fazlasının net bir görünümünü elde edin.

Takımların ölçüleri

Her takım için kullanışlı uzunluğu ve X, Y ve Z ölçülerini kolayca görün ve değiştirin. Özel bir "Ölçü Y=0" düğmesi, tüm Y ölçülerini hızlı bir şekilde sıfıra ayarlamanıza olanak tanır.

İşleme Düzlemleri

Bu tablo, işleme düzlemlerinin, her çevrim için kullanılan eksenlerin ve olası döndürme değerlerinin bir listesini görüntüler. Birden fazla seçenek varsa, seçim yapmanıza olanak tanıyan bir düğme görünür.

Senaryo

Makinelerinize ve takımlarınıza göre mevcut senaryolar listesinden seçim yapın (WanaGO konseptinin bir parçası).

Eksen Kitleme

Kesişen eksenleri kullanan işleme çevrimlerini tanımlayın. Belirli eksenleri (mil veya taret) istenen bir konuma kilitleyin ve programın kalan ekseni kullanmasını zorlayın.

Senkronizasyon

Kanallar aracılığıyla zaman diyagramıyla senkronizasyonları görselleştirin. Bu, doluluk yüzdesi, mil ve taret bilgilerini içerir ve çevrimler arasındaki senkronizasyonların dinamik kurulumuna olanak tanır.

Komut Düzenleyici

Yeni

Bu seçenek, şu anda mil veya taret üzerine monte edilmiş tüm takımları kaldırır ve yeni bir takım kurulumuna sıfırdan başlamanıza olanak tanır.

Aç

Mevcut FMO dosyasını aç

Farklı kaydet…

Makinedeki tüm takım yapılandırmasını bir FMO dosyası olarak kaydet

Makine takımları tanımlama

Takım Listesi

Takım listesini aç

Takım tutucuların hepsini sil

Makinedeki tüm katı takım tutucuları kaldır

Hepsini sil

Makineye monte edilmiş her takımı ve takım tutucuları kaldır

Görüntüle

Takım rafını gizlemek/göstermek için

Merkezden Merkeze

Takım rafındaki takımlar arasındaki mesafeyi ayarlamak için.

Ekle

Katı veya standart bir takım tutucu eklemenize izin verir

Gizle

3B ortamda seçilen takım desteğine bağlı takımı ve takım tutucuları gizle/göster

Şeffaflık

3B ortamda seçilen bileşeni şeffaf yap

Hepsini gizle

3B ortamda seçilen bileşen grubunu gizle

Hepsini şeffaf yap

3B ortamda seçilen bileşen grubunu şeffaf yap

Konumu değiştir

Geçerli takım desteğinin bileşenlerini makinedeki başka bir takım montaj konumuna taşımanıza izin verir. Bu, başka bir tarete veya rafa, taret üzerindeki başka bir takım desteği konumuna veya mevcutsa aynı takım desteğindeki başka bir yuva konumuna olabilir.

Kes

Seçilen takım desteğinden (panoya kaydedilen) başka bir takım desteği konumuna yapıştırılabilen bileşenleri kaldırır.

Kopyala

Panoya seçilen takımın bir kopyasını oluşturur

Yapıştır

Panodaki takımı ekler

Otomatik Montaj

… Makinenin taretleri ve/veya rafları.

Seçilen takım için kullanıcı, monte edileceği tareti veya rafı seçer, bu bir tür yarı otomatik montajdır.

Takım tutucuyu dağıtmak

Takım tutucuları ve takımını değiştirmek için standart takım tutucuları ve takımını patlatın

Taret indeksleme

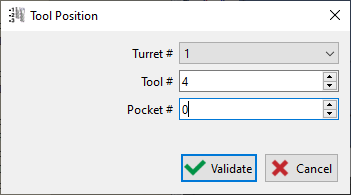

Eş eksenli olmayan taretler için, takım sonrası konumlarını manuel olarak atayın.

Ayarlar

Takımlar, etkin uzunluklarını (ayarlanabilir değer) değiştirerek, bunları öteleme veya döndürme yoluyla ayarlanabilir. Ayarlama sırasında, takım ölçü değerleri—Etkin Uzunluk, X/Y/Z Öteleme ve Y/Z Döndürme—dinamik olarak hesaplanır ve görüntülenir.

Grup Ayarları

İsviçre tipi işlemede bir raftaki takımlar gibi takım parametrelerinin toplu yapılandırmasına olanak tanır.

Takım yönünü ters çevir

Takımı 180° döndürün.

Optimum Ayar

Yalnızca frezelemede, doğru kullanışlı uzunluğa otomatik olarak geçer.

Bilgi

Bu takımı kullanan çevrimler listesi de dahil olmak üzere takımın özelliklerini elde etmenizi sağlar.
