Frezelemede Otomatik Montaj

Bu fonksiyon, her bir takımı Magazin Spindle içindeki ilgili desteğine monte etme işleminin tamamını kolaylaştırmak ve otomatikleştirmek için tasarlanmıştır. Bu işlevsellik, monte edilmek üzere belirlenmiş takım rafında bulunan tüm takımların, magazin miline sorunsuz bir şekilde geçişini sağlar. Her takıma, kolay tanımlama ve organizasyonu kolaylaştıran belirli bir numara atanacaktır.

Otomatik Montaj hakkında daha fazla bilgi için, buraya tıklayın .

Frezeleme takım tutucuları, MTE modülüne girmeden önce takıma takılmalıdır, çünkü bu birden fazla fayda sağlar. Daha fazla bilgi için şu adresi ziyaret edin: Takım Sayfası.


The Makine Takımlarını Ata komutu, kullanıcıların makineye veya Takılacak Takım bölümüne sağ tıklayarak, yer tutucu takımları FMO dosyasındaki gerçek monte edilmiş takımlarla hızlı bir şekilde değiştirmelerini sağlar. Uyumlu takımlar otomatik olarak monte edilir. Değiştirmeden sonra, montaj işlemi her zamanki gibi tamamlanabilir.
Sağdaki komutun işleyişini gösteren bir video izleyin.

HELP - MTE - Assign tools of machine-20251002-072623.png

Manuel Montaj

Takım Ağacında Sürükle ve Bırak Kullanarak

Takım menüsünde, 'Takılacak Takım' etiketli bölümü bulun. Bu bölümdeki her giriş, monte edilmesi gereken bir takım içerir. Bir takımı manuel olarak monte etmek için, sürükleyip bırakın 'Takılacak Takım' bölümünden Magazin Spindle'ınızdaki mevcut bir takım desteğine.

Örnek:
Resimlerde, ' Matkap- D04.2 - HSK63.F01 ', Magazin Spindle üzerine sürüklenip bırakılmıştır Takım Desteği (1) .

  1. Resim 1 'Takılacak Takım' bölümündeki takımın ilk konumunu gösterir.

  2. Resim 2 takımın Magazin Spindle takım desteğine yerleştirildikten sonraki halini gösterir.

Resim 1
Resim 2

Takım tutucuyu yönetme

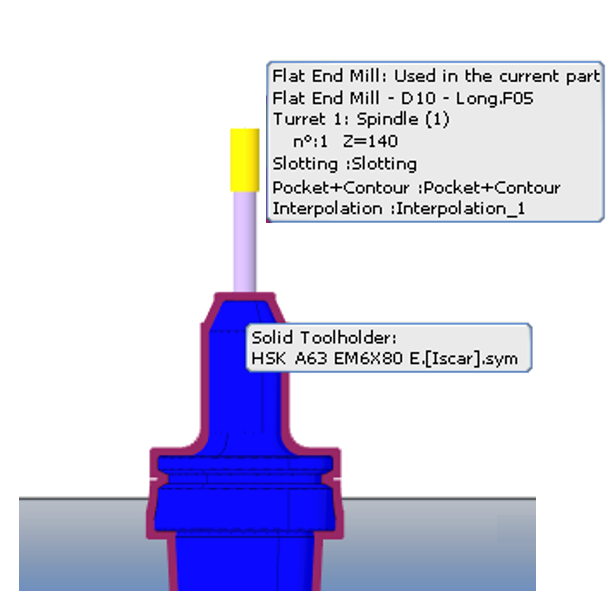

Takım tutucu programlama sürecinde eklendiğinde, MTE Takımlandırmasında tek bir varlık olarak kabul edilir. GO2cam, aşağıda açıklandığı gibi takım tutucu ve takımın manipülasyonlarına izin veren bazı fonksiyonlar sağlar.

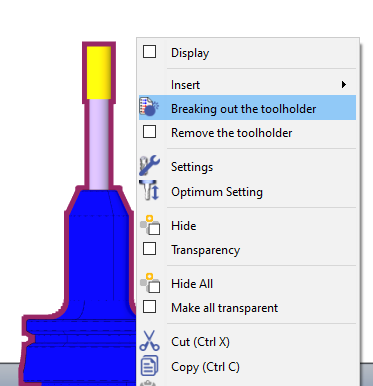

Takım tutucuyu dağıtmak

Bu fonksiyon size şunu sağlar: s kombine bir takımı ve takım tutucusunu iki ayrı, yönetilebilir varlığa ayırın.

Onları ayırarak:

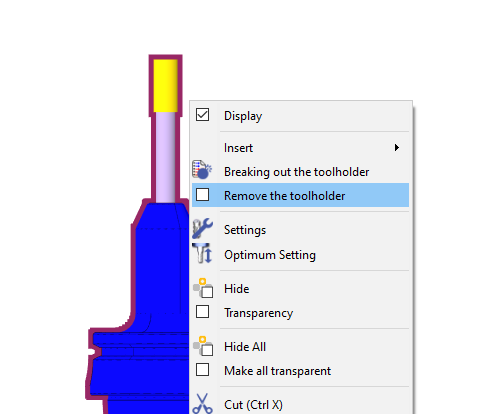

Takım tutucuyu sil

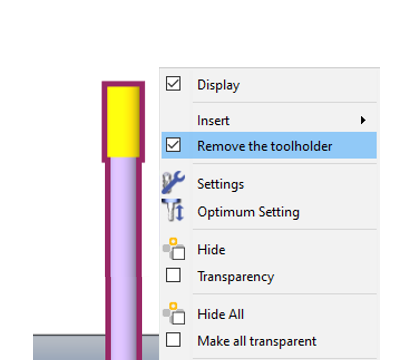

Takım/takım tutucu tek bir varlık olduğunda, bu fonksiyonu etkinleştirmek (kutuyu işaretler) takım tutucunun geçmişini korurken onu kaldırır.

Fonksiyon devre dışı bırakılırsa, takım ilk takım/takım tutucu kurulumuna geri döner.

image-20250820-063356.png image-20250820-063903.png

Takım tutucuyu değiştirme

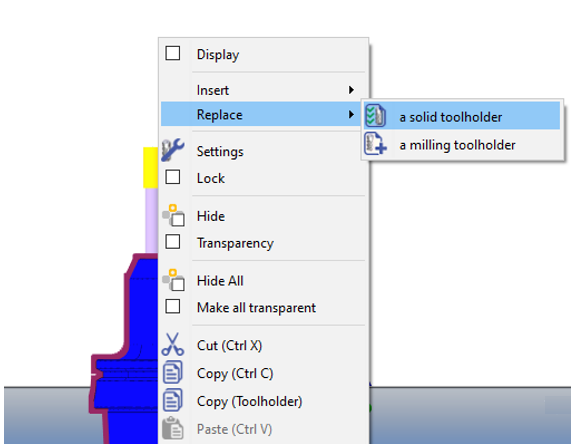

Kullanıcı geçerli takım tutucuya (ayrı bir varlık) sağ tıklarsa, başka bir katı veya standart takım tutucuya geçmek için Değiştir komutunu kullanabilir.

Değiştirilen takım tutucuyu silerseniz, Takım tutucuyu sil fonksiyonu otomatik olarak etkinleşir. Devre dışı bırakmak, takımı tek bir varlık olarak orijinal kurulumuna geri döndürür.


Breaking out the toolholder.png

Sabit takımlar

In MTE Milling, you can use the Sabit takımlar kaydedilmiş bir dosyadan takım kurulumlarını önceden yükleme fonksiyonu .FMO dosyası . Bu dosyalar, daha sonra kullanılmak üzere uzunluk ve çap gibi belirli takım ve takım tutucu özelliklerini saklar. FMO dosyalarının temel bir avantajı, makineden bağımsız yapısıdır ve birden çok makinede aynı takım konfigürasyonunu kullanmanıza olanak tanır.

FMO Dosyalarını Yükleme ve Güncelleme

Bir FMO dosyasını kullanmak için önce makine dosyanıza yüklemeniz gerekir. Bu, makineyi düzenleyerek, Kinematik analiz sekmesine giderek ve istenen .FMO dosyasını seçerek yapılır.

Makine dosyasındaki önemli bir ayar Sistematik Güncelleme :

  • HAYIR: Menüdeki takımları değiştirseniz bile .FMO dosyası değişmez.

  • EVET: .FMO dosyası, takım kurulumunda yapılan herhangi bir değişikliği yansıtacak şekilde otomatik olarak güncellenir ve her zaman makinenin mevcut durumuyla eşleşmesini sağlar.

MTE'den önce hiçbir tutucu takılmamışsa, otomatik montaj veya manuel montaj yapmadan önce bir takım tutucu ekleyebilirsiniz.
