Bir takım ölçüsü, bir takımın makineye göre tam konumunu ve yönünü tanımlayan bir dizi ölçümdür. Bu ölçümler, takımın uzunluğunu, X, Y ve Z yönlerindeki ofsetleri ve gerekli açısal ayarlamaları içerir. Hassas takım ölçüleri, hassas işleme sonuçları elde etmek için çok önemlidir.

Bir takımın takım tutucusuna göre konumunu optimize etmek için:

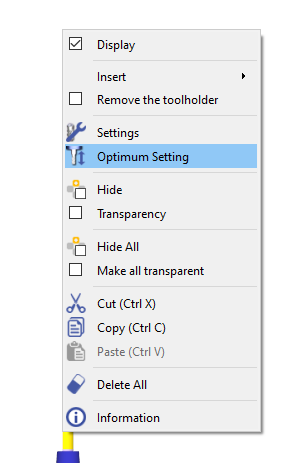

  1. Sağ tıklayın Takımda.

  2. Seç "Optimum Ayar" .

  3. "Faydalı Uzunluk" u ayarlayın Manuel olarak sürgüyü kullanarak veya "Hesaplama Optimum Faydalı Uzunluk" simgesini tıklatarak.


  1. Z ötelemesini değiştir gerektiği gibi.

  2. Tıkla Doğrula Değişiklikleri onaylamak için.

Bu işlem, zaten iş mili üzerinde monte edilmiş takım tutuculara ve takımlara da uygulanabilir.


Araçlar menüsünün ölçüsünü kullanarak:

Takımlar ilgili istasyonlarına takıldıktan sonra ayarlarını ince ayar yapın:

  • Otomatik ayarlama kullanın:

    • "Araç Göstergeleri" fonksiyonuna erişin.

    • Listede istenen takımı seçin.

    • "Optimum length" seçeneğine tıklayarak optimum kullanılabilir uzunluğu ayarlayın.

    • Değişiklikleri onaylamak için "Onayla" yı tıklayın.

  • Manuel ayarlama:

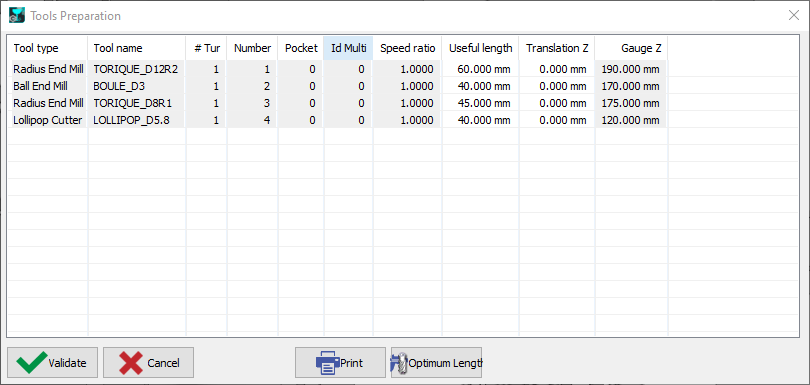

    • Takım hazırlama tablosunda "Faydalı Uzunluk" ve "Z-öteleme" değerlerini doğrudan düzenleyin.

Araç Hazırlığı
