Kesişen eksenleri kullanan işleme çevrimlerini tanımlayın. Belirli eksenleri (iş mili veya taret) istenen bir konuma kilitleyerek programın kalan ekseni kullanmasını sağlayın.

Giriş

CNC programlamasında, özellikle beşten fazla kontrol edilebilir eksene sahip makinelerle çalışırken, hareket kontrolünü basitleştirmek, programlama karmaşıklığını azaltmak veya üst üste binen eksen işlevleri arasındaki çakışmaları çözmek için belirli eksenleri sabitlemek genellikle gereklidir. GO2cam, işleme işlemleri sırasında yalnızca gerekli serbestlik derecelerinin kullanılmasını sağlamak için kolayca belirli makine eksenlerini kilitleme —dönme veya öteleme—

yerleşik araçlar sağlar.

Kullanılmayan veya gereksiz eksenlerin kilitlenmesi, istikrarlı takım yönlendirmesini sağlamak, belirsiz hareketlerden kaçınmak ve çok eksenli kurulumlarda tutarlı sonuçlar elde etmek için çok önemlidir.

Çok Eksenli Makineler ve Eş Zamanlı Eksenler

• Modern CNC makineleri, geleneksel 5 eksenli kurulumun ötesinde ek eksenler içerebilir. Bunlar şunlar olabilir: Öteleme eksenleri

• U, V veya W gibi, Dönme eksenleri

• gereksiz veya kesişen eksen grupları hem iş mili hem de taret üzerinde, .

üst üste binen eksenlerden biri kilitlenmelidir Veya herhangi bir kombinasyon , diğer eksen ise program tarafından kullanılır.

GO2cam, makine yapılandırmasının tam kinematik analiz —makine yapısı, kafa kinematiği ve kurulum (fikstür) dahil—tüm programlanabilir eksenleri tanımlamak için gerçekleştirir. Ardından, kilitlenmeye uygun eksenlerin bir tablosunu sunar.

GO2cam'de Eksen Kilit Özelliğinin Kullanımı

Eksenleri Nasıl Kilitlenir

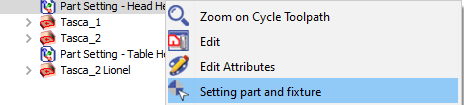

1. “Parça ve Fikstürü Ayarlama” işlevini açın (ya parça ayarı aracılığıyla ya da parça ayarına sağ tıklayıp Parça ve Fikstürü Ayarlama ).

2. makinenin kinematiğinde tanımlanan tüm eksenleri gösteren Eksen Kilit Tablosu erişin.

3. Listede işaretleyerek tanımlayın ve kilitlenecek eksenleri seçin .

4. Her eksen için istenilen kilitli konum girin:

   • Açısal (örneğin, A0°, C180°) döner eksenler için.

   • Doğrusal (örneğin, U = 50 mm) öteleme eksenleri için.

5. Yapılandırmayı kaydedin ve işlemlerinizi programlamaya devam edin. GO2cam artık yalnızca kalan kilitlenmemiş eksenleri kullanarak takım yollarını hesaplayacaktır.

Gereksiz veya Eş Zamanlı Eksenleri Yönetme

Bazı makinelerde eş zamanlı eksen grupları , yani birden fazla eksen aynı takım yönlendirmesini etkileyebilir. Örneğin, hem taret hem de iş mili ortak bir eksen etrafında dönmeyi sağlayabilir. Bu durumlarda:

• Bir eksen (örneğin, taret) kilitli sabit bir konuma getirilmelidir.

• Diğer eksen (örneğin, iş mili) CAM programı tarafından dinamik olarak kullanılır.

Bu, hareket komutlarının çoğaltılmasını önler ve sorunsuz, çarpışmasız takım hareketini sağlar.

Eksen Kilitlenmesinin Ne Zaman Kullanılacağı

GO2cam'de eksen kilitlenmesini şu durumlarda kullanın:

• Makine 5'ten fazla programlanabilir eksene sahip .

• Hareketi ortadan kaldırmak istediğinizde kullanılmayan veya gereksiz eksenlere sahip .

• Parçanın sabit bir oryantasyonda kalması gereken karmaşık fikstürler kullanıyorsunuz.

• Tutarlı bir tutarlı dönme veya doğrusal referans .

• üzerine dayalı işlemler programlıyorsunuz. Ek serbestlik derecelerini kaldırarak belirli bir işlem için kinematik davranışı basitleştirmek istediğinizde.
