GO2cam'deki otomatik montaj sistemi , hem iş mili hem de taret üzerindeki takımların yerleştirilmesini akıllıca yönetir, kurulumu kolaylaştırır ve işleme verimliliğini optimize eder.

Fonksiyon başlatıldığında, taret numaralarının sıfırlanması, takım numaralarının sıfırlanması ve gösterge Y=0'ın zorlanması için üç onay kutusu içeren bir şerit görünür. Yazılımdaki daha önce kaydedilmiş ayarları önlemek ve doğru takım montajını sağlamak için bu kutuları işaretlemeniz genel olarak önerilir.

Sağdaki videoyu izleyerek hızlı bir otomatik montaj işlemini izleyebilirsiniz.

Önceden tanımlanmış montaj pozisyonları veya kısıtlamaları olmayan takımlar için GO2cam, bunları işlemlerin sırasına göre mevcut yuvalara atar. Belirli takım numaraları veya konum gereksinimleri olan takımlar, takım oluşturma sırasında tanımlanan tüm kısıtlamaların sıkı bir şekilde uygulanmasıyla buna göre monte edilir.

Bu mantık hem iş milleri hem de taretler için geçerlidir:

• Bir takıma bir numara atanmışsa, o konuma monte edilir.

• Değilse, sistem takımları sırayla monte eder ve hiçbir çakışmanın oluşmadığından emin olur.

Makine değişiklikleri sırasında otomatik takım montajını iyileştirmek için, mevcut çap aralığı takım ailesi uyumluluğuna ek olarak bir sistemi uygulanmıştır. Bu, sap çapı bir takımın bir tutucuya monte edilip edilemeyeceğini belirlediğinden yalnızca döner takımlar için geçerlidir.

Otomatik Montaj İçin Adım Adım İşlem

1. Makine Takım Tutucularında Çap Aralıklarını Tanımlayın

• Makinenin takım tutucularını düzenleyin.

• Ek olarak uyumluluğuna ek olarak bir , kabul edilebilir bir sap çapı aralığı :

  • bireysel çaplar belirleyin. ; ile ayrılmış 10.0; 12.0; 15.0 ).

  • aralıklar girin (örneğin, - kullanarak 15.0-20.0 means tools with shanks between 15mm and 20mm are accepted).

  • Example: 10.0; 12.0; 15.0-20.0 → Accepts tools with 10mm, 12mm, or 15–20mm shanks.

Resim 1

• takım tutucu (sembol) 2. Takım Tutucularda (Sembol) Çap Aralıklarını Tanımlayın Bir oluştururken veya düzenlerken, bir sap çapı aralığı

• ayarlayın (makine tutucularıyla aynı biçim).

Bu, tutucunun yalnızca tanımlanmış aralıktaki takımları kabul etmesini sağlar.

• minimum ve maksimum çap değerleri 3. Standart Takım Tutucuları (GO2cam'de Önceden Tanımlanmış) Yapılandırın .

• Standart GO2cam takım tutucularının zaten

  • sabit çap vardır. Bu değerler doğru bir şekilde ayarlanmışsa, uyumluluğu zorlayacaklardır: Bir için, min = max 10.0-10.0 ).

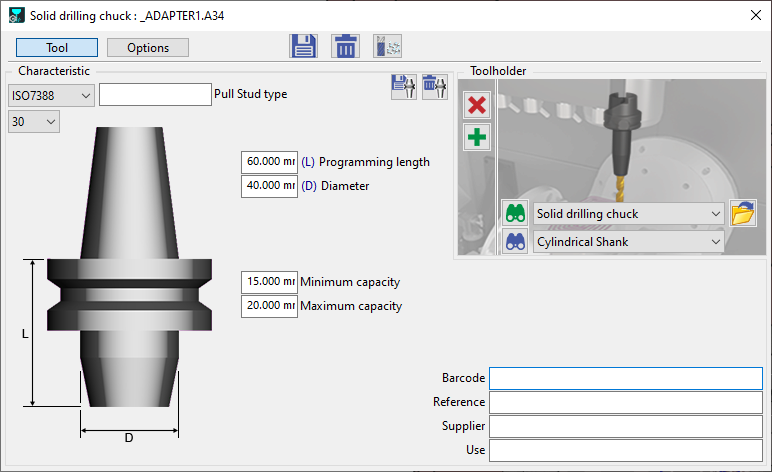

    • sabit çap ayarlayın (örneğin, aralığı 15.0-20.0 ).(as in image 2 below)

Resim 2

• 4. Otomatik Montaj (Takım Teçhizatı Kurulumu)

• "Otomatik Montaj" Takım tutucuları (standart veya Katı takım tutucu) makineye yerleştirin. → tıklayın Takımlar şunlara göre tutuculara atanacaktır:

  • Takım ailesi uyumluluğu (eşleşmelidir).

  • Sap çapı (tutucu tarafından tanımlanan aralığa girmelidir).

Doğru ve tekrarlanabilir bir otomatik montajdan önceki kurulumları gösteren sağdaki videoyu izleyin.
