이 메뉴는 가공 시뮬레이션을 활성화하기 위해 기계 환경을 구성하는 데 사용됩니다.
가공 작업의 경우 사용자는 먼저 공구와 고정구를 정의해야 합니다.

공구 메뉴를 클릭하면 사용자는 공구를 설정하라는 메시지가 표시됩니다.

공구 트리는 가공 프로세스에 필요한 모든 공구를 표시합니다.

"장착할 공구" 아래에는 현재 장착되지 않은 공구가 있습니다.

"매거진 스핀들/터릿" 아래에는 이미 장착된 공구 목록이 있는 머신의 공구 매거진이 표시됩니다.

공구를 장착하려면 공구 지원 위치에서 매거진의 적절한 포켓으로 드래그 앤 드롭합니다. 아직 정의되지 않은 공구의 경우 각 공구에 대해 공구 홀더를 삽입합니다.

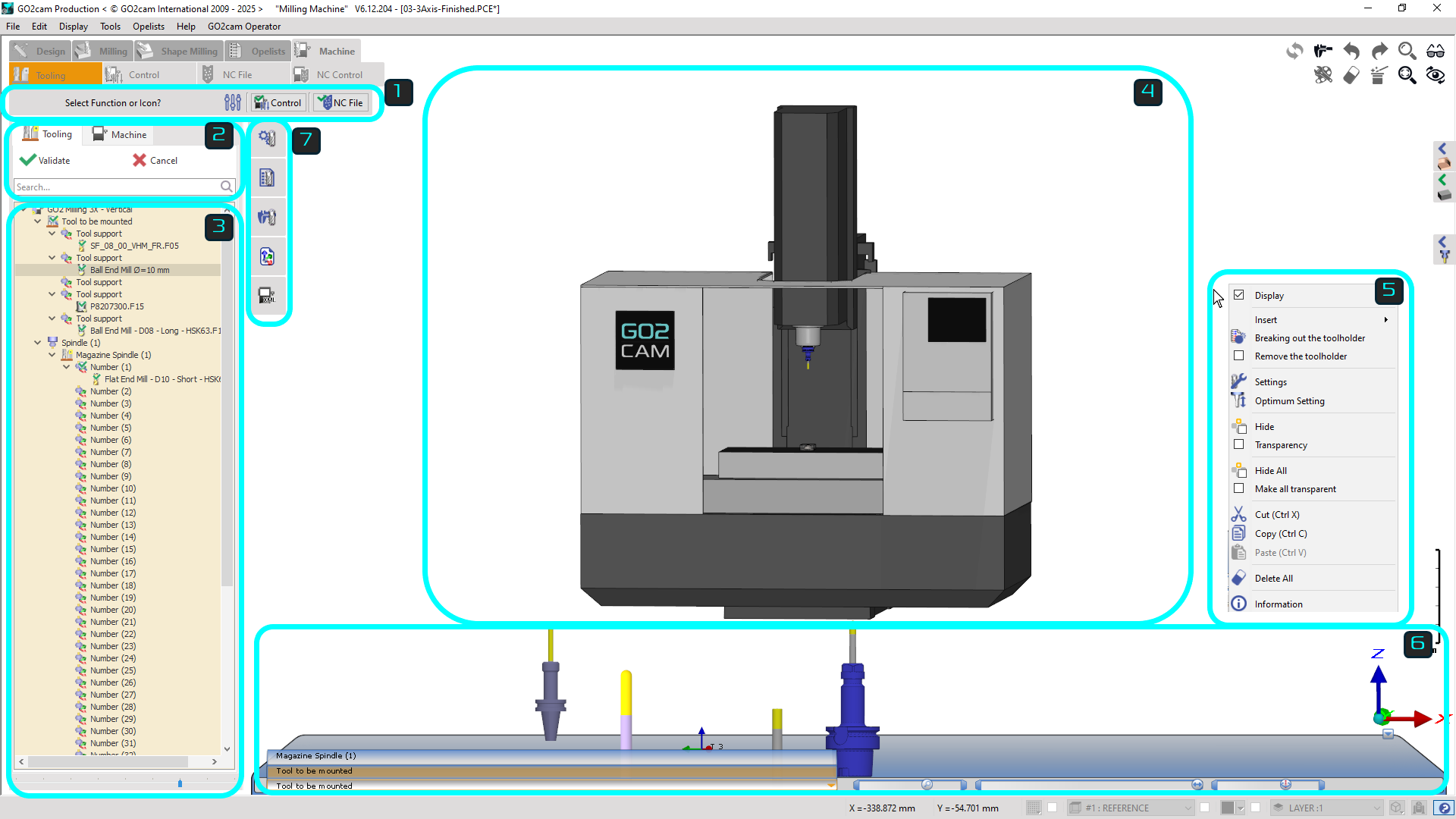

머신 하위 탭에는 머신의 설정이 표시됩니다.

리본: 그래픽 디스플레이, 충돌 감지, 유효성 검사 및 제어 메뉴로 이동, 유효성 검사 및 후처리기 호출에 대한 설정을 제공합니다

공구 트리 탭: 두 개의 탭이 있습니다. 머신의 공구에 대한 모든 설정을 위한 기본 공구 탭과 머신 구성 요소의 디스플레이 기능을 위한 머신 탭입니다.

공구 트리: 트리에는 머신의 모든 공구 장착 축이 나열됩니다. 장착할 공구 목록과 공구를 장착할 수 있는 랙/터릿/스핀들 목록으로 구분됩니다.

그래픽 창: 머신 및 구성 요소의 3D 모델과 상호 작용하고 수동으로 공구와 공구 홀더를 장착할 수 있는 공구 장착 축입니다. 이를 통해 설정에 대한 시각적 이해를 제공합니다.

팝업 메뉴: 트리, 공구/공구 홀더, 머신 창 등 각 섹션에 대해 다양한 기능을 가진 다양한 팝업 메뉴를 사용할 수 있습니다.

공구 랙: 장착할 공구 또는 이미 장착된 공구 목록의 3D 모델이 하단의 랙에 표시됩니다. 사용자는 거기에서 머신으로 공구를 드래그 앤 드롭하고, 공구 홀더를 추가하는 등의 작업을 수행할 수 있습니다.

기능 도구 모음: 이 메뉴는 공구 및 가공 프로세스에 대한 고급 설정을 제공합니다.

인터페이스와 기능을 설명하는 비디오를 시청하십시오.

일반 조작

공구 환경에는 유용한 기능이 포함되어 있지만, 복잡한 3D 모델(다축 터릿과 같은)을 조작하는 것은 어려울 수 있습니다. 사용자는 필터와 마우스 컨트롤을 사용하여 모델 위치를 개선하고 시각적 장애를 피해야 합니다.

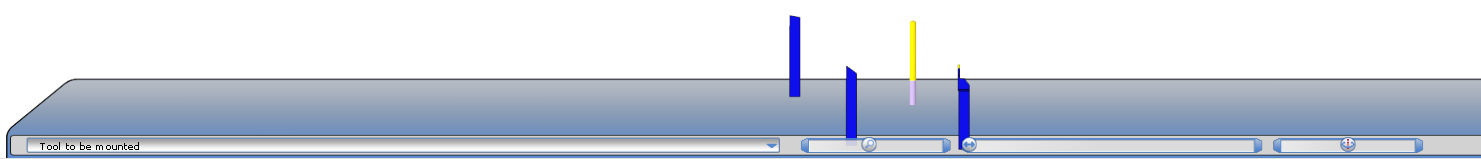

공구 랙 조작

공구 랙은 가공 전 설정에 사용되는 3D 대화형 공구 카트입니다. 확대/축소, 회전 및 필터링을 통해 공구를 검사하고 머신 매거진에 로드된 공구만 볼 수 있습니다. 공구가 장착되면 주요 용도가 완료되므로 랙을 최소화할 수 있습니다.

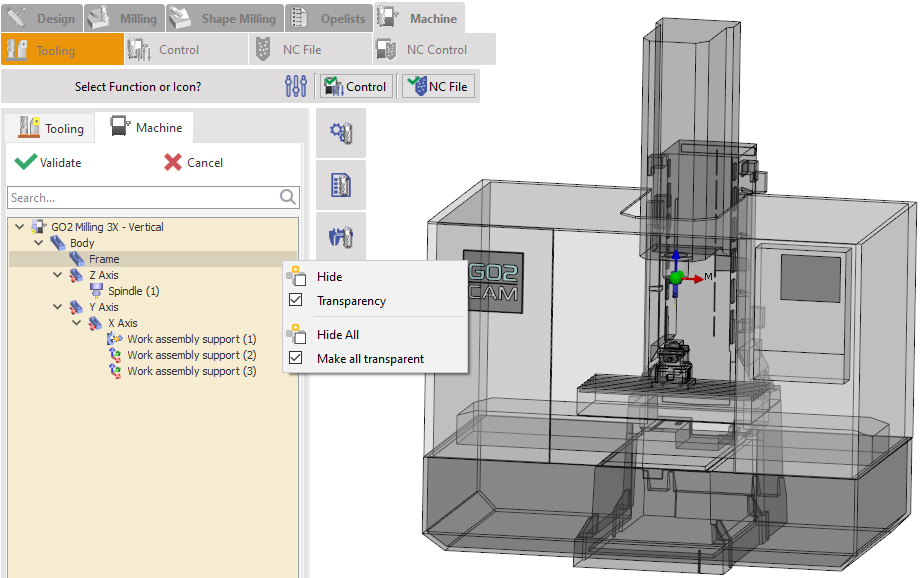

머신 트리 탭

MTE 환경에서 머신 트리 탭을 사용하면 공구 및 공구 홀더로 제한되는 공구 트리 탭과 달리 3D 머신 구성 요소를 숨기거나 표시하거나 투명하게 만들 수 있습니다. 모든 머신 구성 요소를 쉽게 액세스할 수 있도록 나열하고 정밀한 3D 조작을 위해 부품의 제한된 이동을 허용합니다.

공구 메뉴에는 ‘장착할 공구’ 로 표시된 섹션이 있습니다. 이 섹션의 각 공구 지원에는 장착해야 하는 공구가 포함되어 있습니다. 공구를 수동으로 장착하려면 드래그 앤 드롭 을 사용하여 ‘ 장착할 공구 ’ 섹션에서 터릿 또는 스핀들의 사용 가능한 공구 지원으로 간단히 이동합니다.

예시:

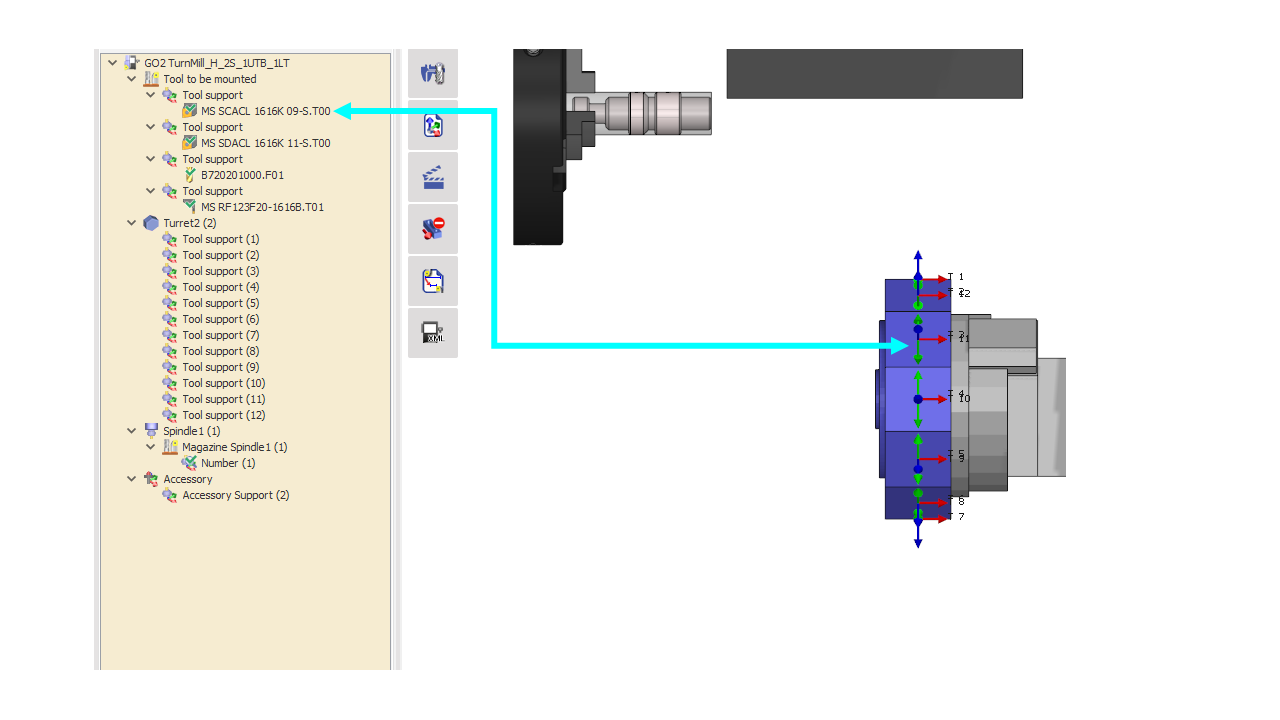

제공된 이미지에서 공구 'MS RF 123F20-16168.T01' 는 터릿 2, 공구 지원(1) .

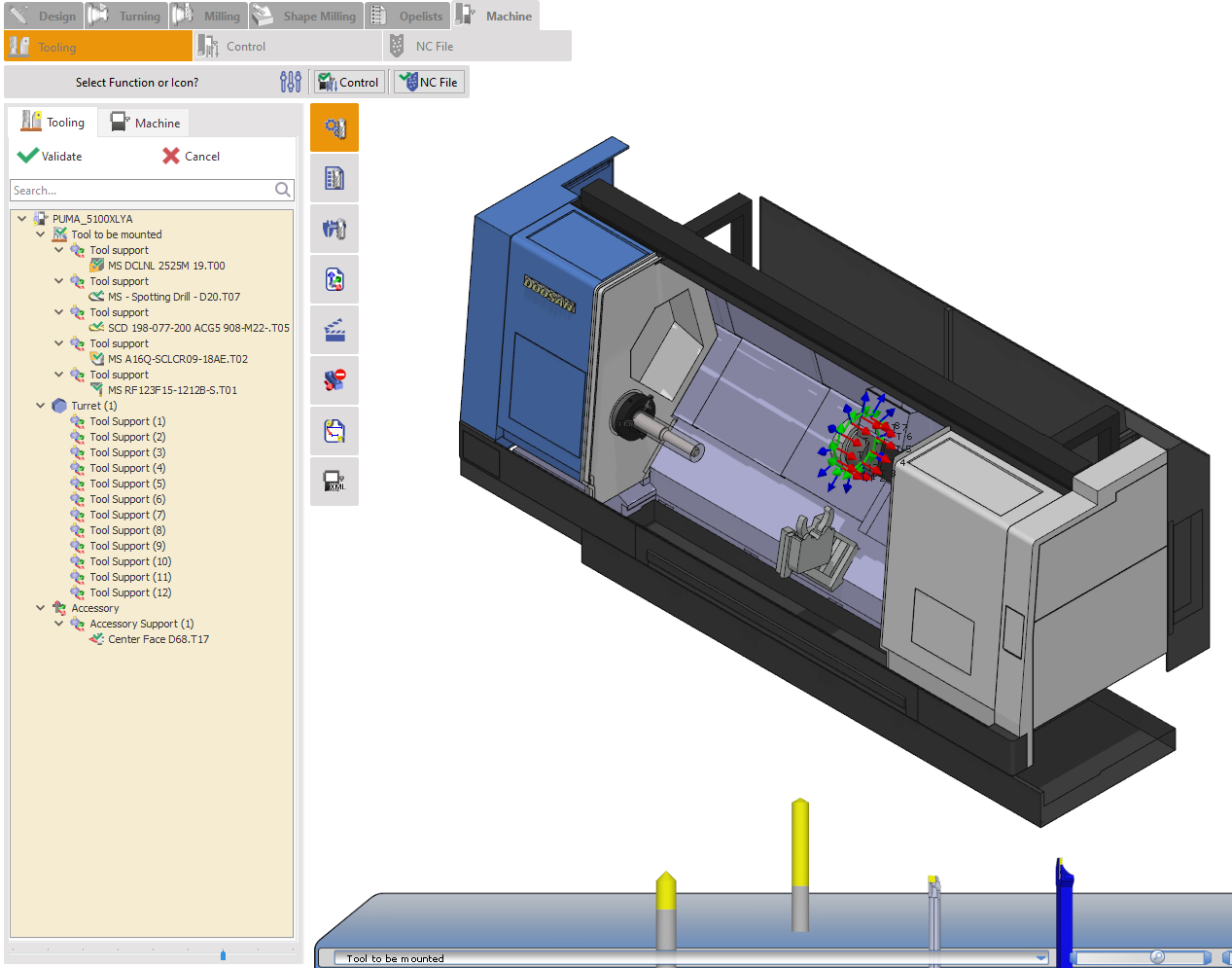

1. 로 드래그 앤 드롭됩니다. 이미지 1 은 ‘장착할 공구’ 섹션에서 공구의 초기 위치를 보여줍니다.

2. 이미지 2 는 터릿 공구 지원에 배치된 후의 공구를 표시합니다.

MTE 공구 인터페이스에서 하단( 표시됨 이미지 3 )에 장착 준비가 된 공구가 포함된 랙이 있습니다. 공구를 수동으로 장착하려면 3D 모델을 원하는 터릿 또는 스핀들 공구 지원으로 드래그 앤 드롭합니다. 각각은 쉽게 식별할 수 있도록 번호가 매겨진 축 시스템으로 표시됩니다.

“장착할 공구” 섹션( 이미지 1에 표시 )에서 터릿 또는 스핀들로 직접 드래그하여 공구를 장착할 수 있습니다. 장착 프로세스는 간단합니다.

1. 공구 트리에서 공구 선택

2. 왼쪽 마우스 버튼을 누른 채 드래그

3. 버튼을 놓고 터릿 또는 스핀들에서 원하는 공구 지원을 클릭합니다.

여기에서 MTE 머신에서 수동 공구 장착을 수행하는 다양한 방법을 보여주는 비디오를 시청할 수 있습니다.

자동 장착

이 옵션은 현재 부품에 필요한 공구를 자동으로 장착합니다. 기존 고정 공구와 정의된 공구 장착 필터를 고려합니다.

공구 목록

사용된 모든 공구, 기계 상의 위치, 보정 번호 등을 명확하게 확인할 수 있습니다.

공구 게이지

각 공구의 유효 길이와 X, Y, Z 게이지를 쉽게 보고 수정할 수 있습니다. 전용 "게이지 Y=0" 버튼을 사용하여 모든 Y 게이지를 빠르게 0으로 설정할 수 있습니다.

가공 평면

이 표에는 가공 평면 목록, 각 사이클에 사용되는 축, 가능한 회전 값이 표시됩니다. 여러 옵션이 있는 경우 버튼이 나타나 선택할 수 있습니다.

시나리오

기계 및 공구를 기반으로 사용 가능한 시나리오 목록에서 선택합니다(WanaGO 개념의 일부).

축 잠금

교차하는 축을 사용하는 가공 사이클을 식별합니다. 특정 축(스핀들 또는 터릿)을 원하는 위치로 고정하여 프로그램에서 나머지 축을 사용하도록 합니다.

동기화

채널별 시간 다이어그램으로 동기화를 시각화합니다. 여기에는 점유율, 스핀들 및 터릿 정보가 포함되며 사이클 간 동기화를 동적으로 설정할 수 있습니다.

명령 편집기

새로 만들기

이 옵션은 현재 스핀들 또는 터릿에 장착된 모든 공구를 제거하여 새 공구 설정으로 새로 시작할 수 있도록 합니다.

열기

기존 FMO 파일 열기

다른 이름으로 저장

기계의 모든 공구 구성을 FMO 파일로 저장

기계 공구 할당

공구 목록

공구 목록 열기

모든 공구 홀더 삭제

기계의 모든 솔리드 공구 홀더 제거

모두 삭제

기계에 장착된 모든 공구와 공구 홀더 제거

표시

공구 랙 숨기기/표시

센터-투-센터

공구 랙의 공구 간 간격 조정

삽입

솔리드 또는 표준 공구 홀더를 추가할 수 있습니다.

숨기기

3D 환경에서 선택한 공구 지지대에 부착된 공구와 공구 홀더를 숨기기/숨기기 해제

투명도

3D 환경에서 선택한 구성 요소를 투명하게 만듭니다

모두 숨기기

3D 환경에서 선택한 구성 요소 그룹 숨기기

모두 투명하게 만들기

3D 환경에서 선택한 구성 요소 그룹을 투명하게 만듭니다

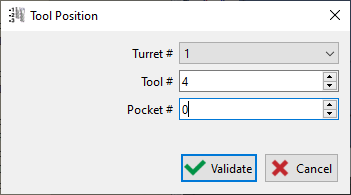

위치 변경

현재 공구 지지대의 구성 요소를 기계의 다른 공구 장착 위치로 이동할 수 있습니다. 다른 터릿이나 랙, 터릿의 다른 공구 지지대 위치 또는 사용 가능한 경우 동일한 공구 지지대의 다른 포켓 위치로 이동할 수 있습니다.

잘라내기

선택한 공구 지지대에서 구성 요소를 제거합니다(클립보드에 유지). 다른 공구 지지대 위치에 붙여넣을 수 있습니다.

복사

클립보드에 선택한 공구의 복제본을 만듭니다

붙여넣기

클립보드에서 공구를 삽입합니다

자동 장착

… 기계의 터릿 및/또는 랙.

선택한 공구에 대해 사용자는 장착할 터릿 또는 랙을 선택합니다. 이것은 일종의 반자동 장착입니다.

공구 홀더 탈출

공구 홀더를 교체할 수 있도록 표준 공구 홀더와 공구를 분해합니다.

터릿 인덱싱

비동축 터릿의 경우 공구 포스트 위치를 수동으로 할당합니다.

설정

유효 길이(조정 가능한 값)를 수정하거나, 공구를 이동하거나, 회전하여 공구를 조정할 수 있습니다. 조정 중에 공구 게이지 값(유효 길이, X/Y/Z 변환 및 Y/Z 회전)이 동적으로 계산되어 표시됩니다.

그룹 설정

스위스식 가공에서 랙의 공구와 같이 공구 매개변수를 집합적으로 구성할 수 있습니다.

공구 방향 반전

공구를 180° 회전합니다.

최적 설정

밀링에서만 유효 길이를 자동으로 변경합니다.

정보

이 공구를 사용하는 사이클 목록을 포함하여 공구의 특성을 얻을 수 있습니다.
