교차하는 축을 사용하는 가공 사이클을 식별합니다. 특정 축(스핀들 또는 터릿)을 원하는 위치에 고정하여 프로그램에서 나머지 축을 사용하도록 합니다.

CNC 프로그래밍에서, 특히 5개 이상의 제어 가능한 축을 가진 머신을 사용할 때, 동작 제어를 단순화하거나, 프로그래밍 복잡성을 줄이거나, 겹치는 축 기능 간의 충돌을 해결하기 위해 특정 축을 고정해야 하는 경우가 많습니다. GO2cam은 내장된 도구를 제공하여 특정 기계 축 잠금 —회전 또는 병진—가공 작업 중에 필요한 자유도만 사용하도록 합니다.

사용하지 않거나 중복된 축을 잠그는 것은 안정적인 공구 방향을 보장하고, 모호한 움직임을 피하고, 다축 설정에서 일관된 결과를 얻는 데 필수적입니다.

다축 머신 및 동시 축

최신 CNC 기계는 기존의 5축 설정을 넘어 추가적인 축을 포함할 수 있습니다. 이러한 축은 다음과 같습니다:

• 병진축 예: U, V 또는 W,

• 회전축 스핀들과 터릿 모두에서

• 또는 결과적으로 ~이 되는 모든 조합 중복되거나 교차하는 축 그룹 .

이러한 경우, 다축을 사용하면 동일한 결과를 얻을 수 있습니다. 제어되고 예측 가능한 공구 이동을 보장하기 위해 오버랩 축 중 하나는 잠겨야 합니다 , 반면 다른 하나는 프로그램에서 사용됩니다.

GO2cam performs a 키네매틱스 분석 기계 구조, 헤드 키네마틱스 및 설정(고정구)을 포함한 기계 구성을 식별하여 모든 프로그래밍 가능한 축을 식별합니다. 그런 다음 잠금이 가능한 축의 테이블을 표시합니다.

축 잠그는 방법:

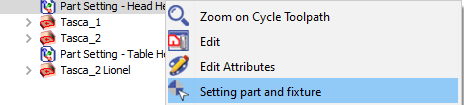

1. Open the 설정 부품 및 고정구 기능 (부품 설정을 통해 또는 부품 설정을 마우스 오른쪽 버튼으로 클릭하고 선택하여) 설정 부품 및 고정구 ).

2. Access the 축 잠금 테이블 기계 키네마틱스에 정의된 모든 축을 표시합니다.

3. 식별하고 축을 잠금 선택 리스트에서 체킹하여

4. Enter the 잠긴 위치 각 축에 대해:

   • Angular (예: A0°, C180°) 회전축.

   • 선형 (예: U = 50 mm) 병진 축.

5. 구성을 저장하고 작업 프로그래밍을 진행하십시오. GO2cam은 이제 잠금 해제된 나머지 축만 사용하여 공구 경로를 계산합니다.

중복되거나 동시에 존재하는 축 관리

일부 기계는 동시 축 그룹 즉, 여러 축이 동일한 공구 방향에 영향을 줄 수 있습니다. 예를 들어, 터릿과 스핀들이 모두 공통 축을 중심으로 회전을 제공할 수 있습니다. 이러한 경우:

• 하나의 축(예: 터릿)은 잠김 고정 위치로.

• 다른 축(예: 스핀들)은 CAM 프로그램에서 동적으로 사용됩니다.

이것은 동작 명령의 중복을 방지하고 부드럽고 충돌 없는 공구 이동을 보장합니다.

GO2cam에서 축 잠금을 사용하는 경우:

• 기계가 5개 이상의 프로그래밍 가능한 축 .

• Motion between passes 사용하지 않거나 중복된 축 .

• 사용 중인 복잡한 고정구 부품이 고정된 방향을 유지해야 하는 곳

• 프로그래밍 작업은 ~에 의존합니다. 일관된 회전 또는 선형 참조 .

• 주어진 작업에 대해 자유도를 제거하여 운동학적 동작을 단순화하려고 합니다.
