공구 게이지는 기계에 대한 공구의 정확한 위치와 방향을 정의하는 일련의 측정값입니다. 이러한 측정값에는 공구의 길이, X, Y 및 Z 방향의 오프셋, 그리고 필요한 각도 조정이 포함됩니다. 정확한 공구 게이지는 정밀한 가공 결과를 얻는 데 매우 중요합니다.

공구 홀더에 대한 공구의 위치를 최적화하려면:

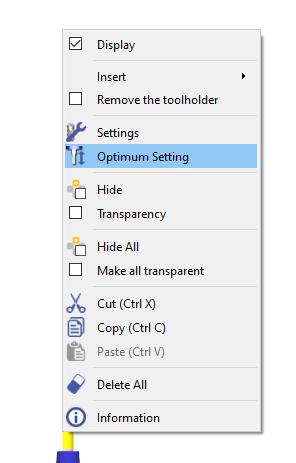

1. 마우스 오른쪽 버튼 클릭 공구에

2. 선택 최적 설정 .

3. "유용한 길이"를 조정합니다 수동으로 슬라이더를 사용하거나 클릭하여 계산 최적 유용 길이 icon.

4. Z 이동 수정 필요에 따라.

5. 클릭 검증하다 변경 사항을 확인합니다.

도구 메뉴의 게이지 사용:

각 스테이션에 공구가 설치되면 세팅을 미세 조정합니다.

• 자동 조정을 사용하십시오:

  • "Tool Gauges" 기능에 접근합니다.

  • 리스트에서 원하는 공구를 선택하십시오.

  • “최적 길이”를 클릭하여 최적 유효 길이를 설정합니다.

  • 변경 사항을 확인하려면 "확인"을 클릭합니다.

• 수동 조정:

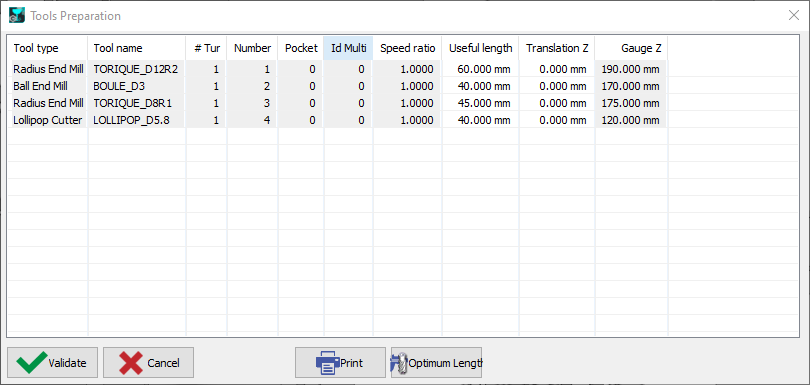

  • 공구 준비 테이블에서 "유용한 길이" 및 "Z 변환" 값을 직접 편집합니다.
