밀링 자동 마운팅
|
이 기능은 각 공구를 매거진 스핀들 내 해당 서포트에 마운팅하는 전체 프로세스를 간소화하고 자동화하도록 설계되었습니다. 이 기능은 마운트되도록 지정된 공구 랙에 있는 모든 공구가 매거진 스핀들로 원활하게 전환되도록 보장합니다. 각 공구에는 특정 번호가 할당되어 쉽게 식별하고 구성할 수 있습니다. 자동 마운팅에 대한 자세한 내용은 여기를 클릭하십시오 .
밀링 툴홀더는 MTE 모듈에 들어가기 전에 공구에 부착해야 하며, 이는 여러 가지 이점을 제공합니다. 자세한 내용은 도움말 공구 페이지. |
|
|
The
기계 공구 할당
명령을 사용하면 기계 또는
마운트할 공구
섹션을 마우스 오른쪽 버튼으로 클릭하여 FMO 파일에서 실제 마운트된 공구로 자리 표시자 공구를 빠르게 교체할 수 있습니다. 호환되는 공구가 자동으로 마운트됩니다. 교체 후 마운팅 프로세스를 평소와 같이 완료할 수 있습니다.
|
|
수동 마운팅
|

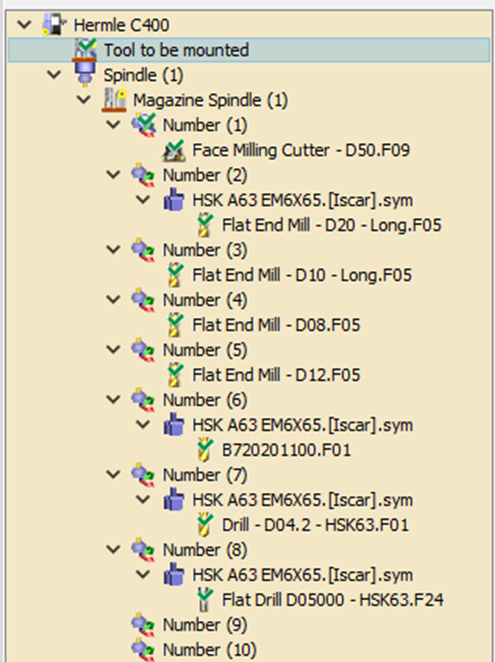

툴링 트리에서 드래그 앤 드롭 사용 툴링 메뉴에서 '마운트할 공구' 라는 섹션을 찾습니다. 이 섹션의 각 항목에는 마운트해야 하는 공구가 들어 있습니다. 공구를 수동으로 마운트하려면 드래그 앤 드롭 '마운트할 공구' 섹션에서 매거진 스핀들의 사용 가능한 공구 서포트로 이동합니다.
예:
|
|
이미지 1
|
이미지 2
|
툴홀더 관리
프로그래밍 프로세스 중에 툴홀더가 삽입되면 MTE 툴링에서 단일 엔터티로 간주됩니다. GO2cam은 아래에 설명된 바와 같이 툴홀더와 공구를 조작할 수 있는 몇 가지 기능을 제공합니다.
|

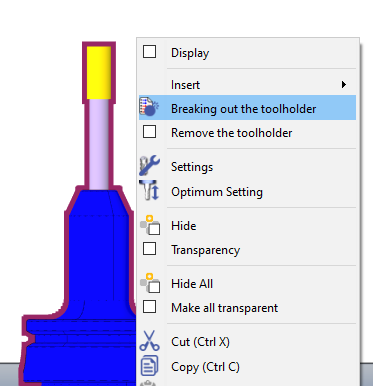

툴홀더 탈출 결합된 공구와 툴홀더를 두 개의 개별 관리 가능한 엔터티로 s 분리할 수 있는 기능입니다. 분리하면:
|
|
|
|

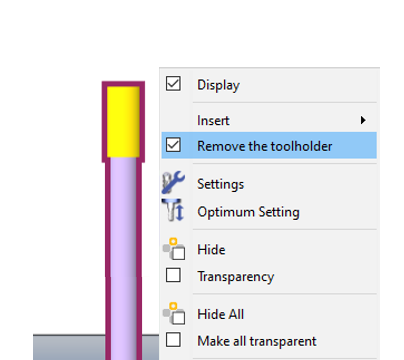

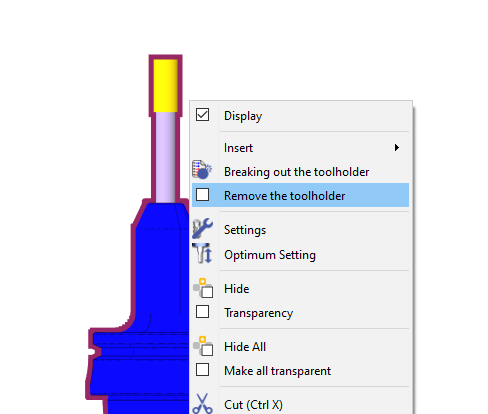

툴홀더 제거 공구/툴홀더가 단일 엔터티인 경우 이 기능을 활성화하면(상자 선택) 툴홀더가 제거되지만 해당 기록은 보존됩니다. 기능이 비활성화되면 공구가 초기 공구/툴홀더 설정으로 되돌아갑니다.
|
|
|
|

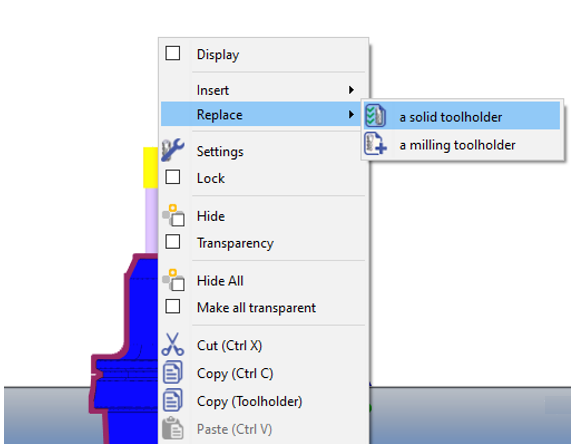

툴홀더 교체 사용자가 현재 툴홀더(별도의 엔터티)를 마우스 오른쪽 버튼으로 클릭하면 교체 명령을 사용하여 다른 솔리드 또는 표준 툴홀더로 전환할 수 있습니다.
교체된 툴홀더를 삭제하면 툴홀더 제거 기능이 자동으로 활성화됩니다. 비활성화하면 공구가 단일 엔터티로 원래 설정으로 되돌아갑니다. |
|
|
|
|
||
고정 공구
In MTE Milling, you can use the 고정 공구 저장된 .FMO 파일 에서 공구 설정을 미리 로드하는 기능입니다. 이러한 파일은 나중에 사용하기 위해 길이 및 직경과 같은 특정 공구 및 툴홀더 특성을 저장합니다. FMO 파일의 주요 장점은 기계 독립적 특성으로, 여러 기계에서 동일한 툴링 구성을 사용할 수 있습니다.
FMO 파일 로드 및 업데이트
FMO 파일을 사용하려면 먼저 기계 파일에 로드해야 합니다. 이는 기계를 편집하고 키네매틱스 탭으로 이동하여 원하는 .FMO 파일을 선택하여 수행합니다.
기계 파일 내의 중요한 설정은 체계적인 업데이트 :
-
아니요: 메뉴에서 툴링을 수정하더라도 .FMO 파일은 변경되지 않습니다.
-
예: .FMO 파일은 툴링 설정에 대한 모든 변경 사항을 반영하도록 자동으로 업데이트되어 항상 기계의 현재 상태와 일치하는지 확인합니다.
MTE 전에 홀더가 마운트되지 않은 경우 자동 마운팅 또는 수동 마운팅을 수행하기 전에 툴홀더를 삽입할 수 있습니다.
