정의

특정 특성(길이 보정기, 직경, 유효 길이 등)을 가진 공구 및 툴 홀더를 저장하기 위해 툴링 파일(.FMO)을 만들 수 있습니다.

이러한 파일을 사용하면 여러 공구 및 툴 홀더 설정을 기계에서 나중에 사용할 수 있도록 저장할 수 있습니다. 또한 FMO 파일은 기계와 독립적이며 여러 기계에 사용할 수 있습니다.

FMO 파일 생성

툴링 구성을 FMO 파일에 저장하는 3가지 방법이 있습니다.

부품 없이:

  1. 3D 모델 파일(.mcb)을 포함하는 기계 파일을 로드합니다.

  2. MTE 툴링 메뉴에서 툴 서포트에 일부 공구 및/또는 툴 홀더를 삽입합니다.

  3. 확인 → FMO 파일이 Kinemac 폴더에 저장됩니다.

부품 없이, 기계 파일에 고정 또는 준비된 공구가 있는 경우:

  1. 3D 모델 파일(.mcb)을 포함하는 이 기계 파일을 로드합니다.

  2. MTE 툴링 메뉴에서 클릭 자동 마운팅 ,

  3. 확인 → FMO 파일이 Kinemac 폴더에 저장됩니다.

가공된 부품으로:

  1. 부품은 여러 공구로 프로그래밍됩니다.

    1. 배경을 클릭합니다.

    2. 또는 트리에서 기계 또는 구성 요소(스핀들, 터릿)의 이름을 클릭합니다.

  2. 다른 이름으로 저장…을 선택합니다.

  3. FMO 파일이 Kinemac 폴더에 저장됩니다.

Saving FMO.png

Right click on Tree.png

FMO 파일 사용

  1. 기계를 선택할 때 기계를 편집하고 가공 모듈(선반, 밀링)에서 원하는 고정 툴링 파일을 선택합니다.

  2. 기계 파일에서:

  • 키네매틱스 탭으로 이동합니다.

  • 원하는 FMO 파일을 선택합니다.

  • 확인을 클릭한 다음 기계에서 변경 사항을 저장합니다.

기계를 마우스 오른쪽 버튼으로 클릭합니다.
기계 파일에서

옵션 체계적인 업데이트 기계 파일에서:

  • 아니요 : 툴링 메뉴의 변경 사항은 변경되지 않음 FMO 파일.

  • : 툴링 메뉴의 변경 사항은 변경 사항 FMO 파일 → FMO 파일은 자동으로 기계의 툴링 상태를 따릅니다.

▶️ This video shows the creation and the definition of FMO file in the machine file.

Creation of FMO file-20240814-074235.png

기계의 도구 할당


이 명령은 일반 또는 자리 표시자 사이클 도구를 기계에 장착된 실제 도구로 자동 교체하여 프로그래밍에서 생산으로의 전환을 단순화하도록 설계되었습니다.

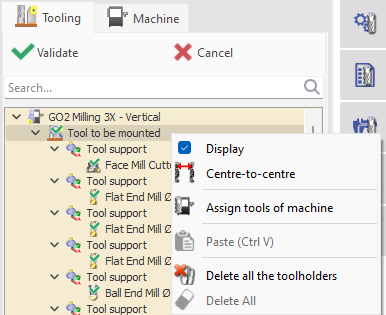

기계의 도구 할당 명령은 기계 또는 장착할 도구 섹션을 마우스 오른쪽 버튼으로 클릭하여 액세스할 수 있습니다.

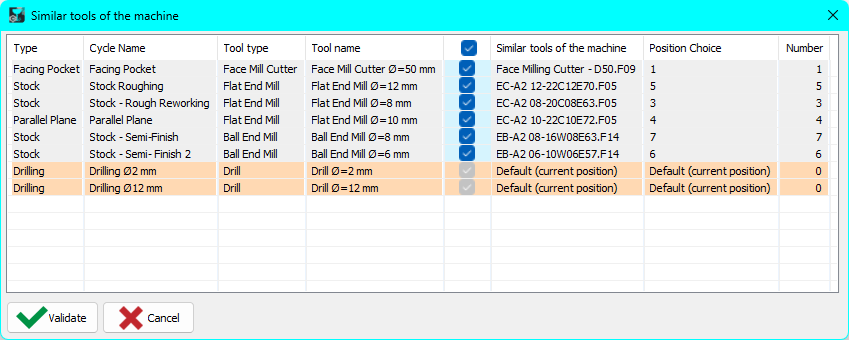

선택하면 자리 표시자 도구와 호환되는 장착된 도구를 표시하는 대화 상자 창이 나타납니다. 호환되지 않는 도구는 쉽게 식별할 수 있도록 강조 표시됩니다. 도구를 교체하고 장착하려면 선택 항목을 확인합니다.

Assign tools of the machine dialog.png
Assign tools of the machine.png

이 기능은 특히 여러 유사한 기계를 갖춘 워크샵 에서 유용하며, 각 기계는 자체 장착된 도구 세트를 가질 수 있으며, 아마도 다른 제조업체의 도구 세트일 것입니다. 프로그래밍 중에 가공 사이클은 모든 호환 도구를 사용하여 작업을 확인하고 공구 경로를 정의할 수 있습니다. 대상 기계를 선택하면 이 명령은 프로그래밍된 도구를 빠르게 대체합니다. FMO 파일의 실제 장착된 도구로.

교체 후, 장착 프로세스는 평소와 같이 완료될 수 있습니다.

오른쪽에서 명령의 기능을 보여주는 비디오를 시청하십시오.

HELP - MTE - Assign tools of machine-20251002-072623.png
