Montage auto en fraisage
|
Cette fonction est conçue pour rationaliser et automatiser l'ensemble du processus de montage de chaque outil sur son support correspondant au sein de la broche du magasin. La fonctionnalité garantit que tous les outils situés sur le râtelier d'outils, qui sont désignés pour être montés, passeront de manière transparente à la broche du magasin. Chaque outil se verra attribuer un numéro spécifique, facilitant ainsi l'identification et l'organisation. Pour plus d'informations sur le montage automatique, cliquez ici .
Les porte-outils de fraisage doivent être fixés à l'outil avant d'entrer dans le module MTE, car cela offre de multiples avantages. Pour plus d'informations, consultez l'aide Page outil. |
|
|
La
Affecter outils machine
commande permet aux utilisateurs de remplacer rapidement les outils d'espace réservé par les outils réellement montés à partir du fichier FMO en cliquant avec le bouton droit de la souris sur la machine ou sur la section
Outil à monter
. Les outils compatibles sont montés automatiquement. Après le remplacement, le processus de montage peut être finalisé comme d'habitude.
|
|
Montage manuel
|

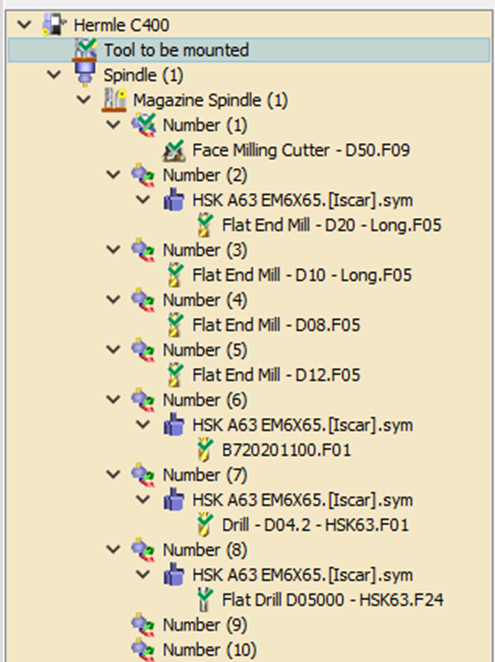

Utilisation du glisser-déposer dans l'arborescence d'outillage Dans le menu d'outillage, recherchez la section intitulée ‘Outil à monter’ . Chaque entrée de cette section contient un outil qui doit être monté. Pour monter manuellement un outil, glissez-déposez le de la section ‘Outil à monter’ vers un support d'outil disponible dans votre broche de magasin.
Exemple:
|
|
L'image 1
|
L'image 2
|
Gestion du porte-outil

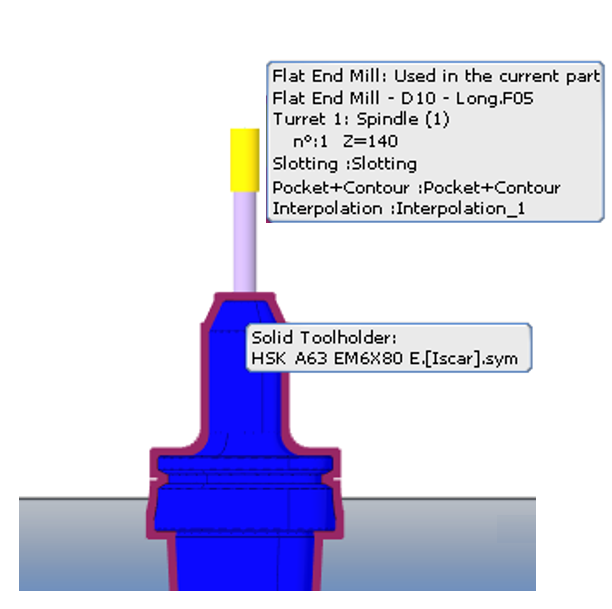

Lorsque le porte-outil est inséré pendant le processus de programmation, dans MTE Tooling, il est considéré comme une seule entité. GO2cam fournit certaines fonctions, comme décrit ci-dessous, qui permettent des manipulations du porte-outil et de l'outil.
|

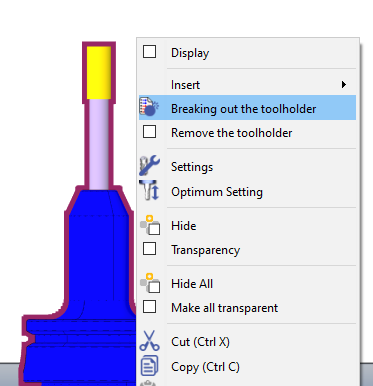

Eclater le porte-outil Cette fonction vous permet de s séparer un outil combiné et son porte-outil en deux entités distinctes et gérables. En les séparant:
|
|
|
|

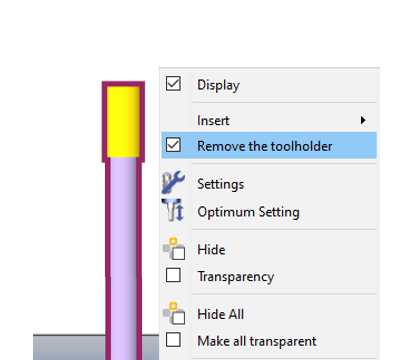

Supprimer le porte-outil Avec l'outil/porte-outil en une seule entité, l'activation de cette fonction (coche la case) supprime le porte-outil tout en conservant son historique. Si la fonction est désactivée, l'outil revient à sa configuration initiale outil/porte-outil.
|
|
|
|

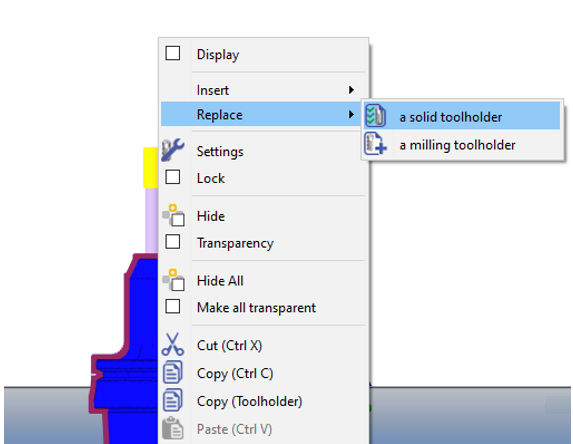

Remplacement du porte-outil Si l'utilisateur clique avec le bouton droit de la souris sur le porte-outil actuel (une entité distincte), il peut utiliser la commande Remplacer pour passer à un autre porte-outil solide ou standard.
Si vous supprimez le porte-outil remplacé, la fonction Supprimer le porte-outil s'active automatiquement. La désactivation de cette fonction ramène l'outil à sa configuration d'origine en une seule entité. |
|
|
|
|
||
Outils fixes
In MTE Milling, you can use the Outils fixes fonction pour précharger les configurations d'outils à partir d'un .Fichier FMO enregistré. Ces fichiers stockent des caractéristiques spécifiques des outils et des porte-outils, comme la longueur et le diamètre, pour une utilisation ultérieure. Un avantage clé des fichiers FMO est leur nature indépendante de la machine , ce qui vous permet d'utiliser la même configuration d'outillage sur plusieurs machines.
Chargement et mise à jour des fichiers FMO
Pour utiliser un fichier FMO, vous devez d'abord le charger dans le fichier de votre machine. Cela se fait en modifiant la machine, en accédant à l'onglet Cinématique et en sélectionnant le fichier .FMO souhaité.
Un paramètre crucial dans le fichier machine est Mise à jour systématique :
-
NON: Le fichier .FMO ne changera pas, même si vous modifiez l'outillage dans le menu.
-
OUI: Le fichier .FMO se mettra automatiquement à jour pour refléter toute modification apportée à la configuration de l'outillage, garantissant qu'il correspond toujours à l'état actuel de la machine.
Dans les cas où aucun porte-outil n'a été monté avant le MTE, vous pouvez insérer un porte-outil avant de faire le montage automatique ou le montage manuel.
