Le système de montage automatique dans GO2cam gère intelligemment le placement des outils sur la broche et la tourelle , rationalisant la configuration et optimisant l'efficacité d'usinage.

Lors du lancement de la fonction, un ruban apparaît avec trois cases à cocher pour la réinitialisation des numéros de tourelle, la réinitialisation des numéros d'outils et la force de la jauge Y=0. Il est généralement recommandé de cocher ces cases pour réinitialiser ces paramètres afin d'éviter toute configuration précédente enregistrée dans le logiciel et d'assurer un montage correct des outils.

Regardez une vidéo à droite montrant un processus de montage automatique rapide.

Pour les outils sans positions de montage ou contraintes prédéfinies, GO2cam les affecte aux emplacements disponibles selon l'ordre des opérations. Les outils ayant des numéros d'outils ou des exigences de localisation spécifiques sont montés en conséquence, avec une application stricte de toutes les contraintes définies lors de la création de l'outil.

Cette logique s'applique à la fois aux broches et aux tourelles :

• Si un outil a un numéro attribué, il est monté à cette position.

• Sinon, le système monte les outils en séquence, en veillant à ce qu'aucun conflit ne se produise.

Pour améliorer le montage automatique des outils lors des changements de machine, un plage de diamètres système a été mis en œuvre en plus de la famille d'outils compatibilité existante. Cela ne s'applique qu'aux outils rotatifs , car le diamètre du corps détermine si un outil peut être monté sur un porte-outil.

Processus étape par étape pour le montage automatique

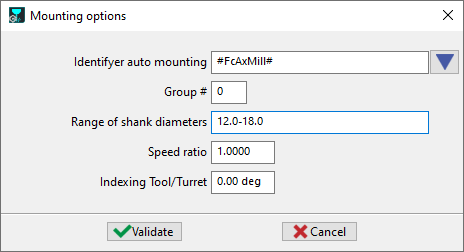

1. Définir les plages de diamètre sur les porte-outils de la machine

• Modifier les porte-outils de la machine.

• En plus du famille d'outils , spécifiez une plage de diamètre de corps acceptable :

  • Entrez diamètres individuels séparés par ; (par exemple, 10.0; 12.0; 15.0 ).

  • Définissez plages à l'aide de - (par exemple, 15.0-20.0 means tools with shanks between 15mm and 20mm are accepted).

  • Example: 10.0; 12.0; 15.0-20.0 → Accepts tools with 10mm, 12mm, or 15–20mm shanks.

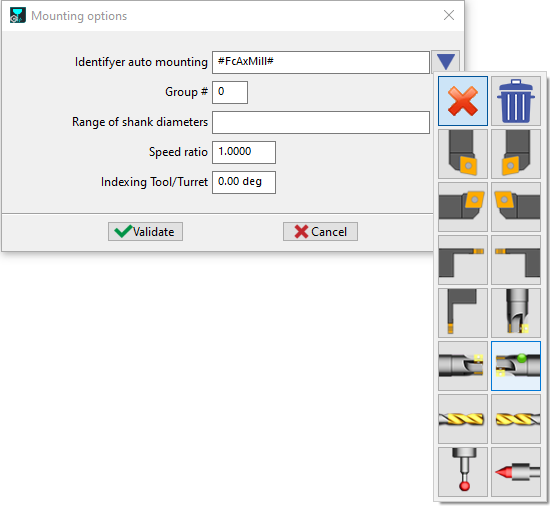

2. Définir les plages de diamètre sur les porte-outils (symbole)

• Lors de la création ou de la modification d'un porte-outil (symbole) , définissez une plage de diamètre de corps (même format que les porte-outils de la machine).

• Cela garantit que le porte-outil n'accepte que les outils compris dans la plage définie.

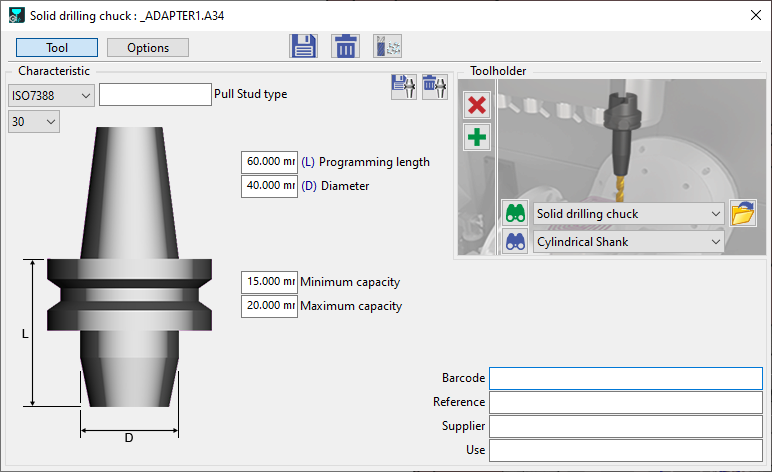

3. Configurer les porte-outils standard (prédéfinis dans GO2cam)

• Les porte-outils GO2cam standard ont déjà valeurs de diamètre minimum et maximum .

• Si ces valeurs sont correctement définies, elles appliqueront la compatibilité :

  • Pour un diamètre fixe , définissez min = max (par exemple, 10.0-10.0 ).

    • Pour un plage , définissez les valeurs min/max appropriées (par exemple, 15.0-20.0 ).(as in image 2 below)

4. Montage automatique (configuration de l'outillage)

• Placez les porte-outils (porte-outils standard ou solide) dans la machine.

• Cliquez sur "Montage automatique" → Les outils seront affectés aux porte-outils en fonction de :

  • Compatibilité de la famille d'outils (doit correspondre).

  • Diamètre du corps (doit se situer dans la plage définie du porte-outil).

Regardez une vidéo à droite montrant les configurations avant un montage automatique correct et répétable.
