Une jauge d'outil est un ensemble de mesures qui définissent la position et l'orientation exactes d'un outil par rapport à la machine. Ces mesures comprennent la longueur de l'outil, les décalages dans les directions X, Y et Z, et tout ajustement angulaire nécessaire. Des jauges d'outils précises sont cruciales pour obtenir des résultats d'usinage précis.

Pour optimiser la position d'un outil par rapport à son porte-outil :

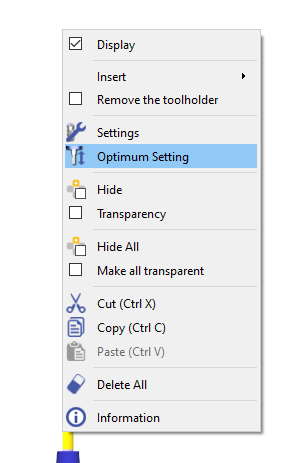

  1. Cliquez avec le bouton droit sur l'outil.

  2. Sélectionner "Réglage optimal" .

  3. Ajuster la « Longueur utile » manuellement à l’aide du curseur ou en cliquant sur le « Calcul de la longueur utile optimale » icône.


  1. Modifier la translation Z selon les besoins.

  2. Cliquez "Valider" pour confirmer les modifications.

Ce processus peut également être appliqué aux porte-outils et aux outils déjà montés sur la broche.


Utilisation du menu Jauge outils :

Une fois les outils installés sur leurs stations respectives, affinez leurs réglages :

  • Utilisez le réglage automatique :

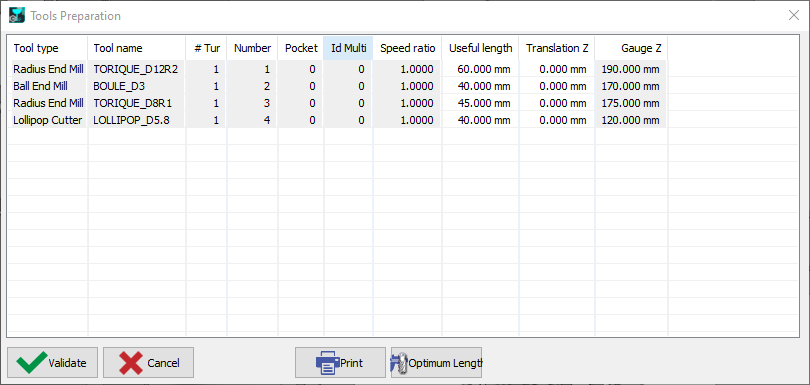

    • Accédez à la fonction « Jauge outils ».

    • Sélectionnez l'outil souhaité dans la liste.

    • Cliquez sur « Longueur optimale » pour définir la longueur utile optimale.

    • Cliquez sur « Valider » pour confirmer les modifications.

  • Réglage manuel :

    • Modifiez directement les valeurs « Longueur utile » et « Translation Z » dans le tableau de préparation de l'outil.
