Définition

Pour stocker des outils et des porte-outils avec des caractéristiques spécifiques (correcteur de longueur, diamètre, longueur utile, etc.), nous pouvons créer des fichiers d'outillage (.FMO).

Ces fichiers permettent d'enregistrer plusieurs configurations d'outils et de porte-outils pour une utilisation ultérieure sur la machine. De plus, un fichier FMO est indépendant de la machine et peut être utilisé pour plusieurs machines.

Créer des fichiers FMO

Il existe 3 méthodes pour enregistrer la configuration d'outillage dans des fichiers FMO.

Sans pièce :

  1. Charger un fichier machine comprenant un fichier de modèle 3D (.mcb)

  2. Dans le menu Outillage MTE, insérer des outils et/ou des porte-outils sur les supports d'outils

  3. Confirmer → le fichier FMO est enregistré dans le dossier Kinemac.

Sans pièce mais avec des outils fixes ou préparés dans le fichier machine :

  1. Charger ce fichier machine comprenant un fichier de modèle 3D (.mcb)

  2. Dans le menu Outillage MTE, cliquer Montage auto ,

  3. Confirmer → le fichier FMO est enregistré dans le dossier Kinemac.

Avec une pièce usinée :

  1. La pièce est programmée avec plusieurs outils

    1. Cliquer dans le fond

    2. ou cliquer dans le nom de la machine ou du composant (broche, tourelle) dans l'arborescence

  2. Choisir Enregistrer sous…

  3. le fichier FMO est enregistré dans le dossier Kinemac.

Saving FMO.png

Right click on Tree.png

Utiliser les fichiers FMO

  1. Lors de la sélection de la machine, éditer la machine et choisir le fichier d'outillage fixe souhaité dans le module d'usinage (tournage, fraisage).

  2. Dans le fichier machine :

  • Aller dans l'onglet Cinématique

  • Choisir le fichier FMO souhaité

  • Cliquer sur OK, puis enregistrer les modifications sous la machine.

Cliquer avec le bouton droit sur la machine
Dans le fichier machine

Option Mise à jour systématique dans le fichier machine :

  • NON : une modification dans le menu Outillage ne modifie PAS le fichier FMO.

  • OUI : une modification dans le menu Outillage modifie le fichier FMO → Les fichiers FMO suivent automatiquement l'état de l'outillage dans la machine.

▶️ This video shows the creation and the definition of FMO file in the machine file.

Creation of FMO file-20240814-074235.png

Affecter outils machine


Cette commande est conçue pour simplifier la transition de la programmation à la production en remplaçant automatiquement les outils de cycle génériques ou de substitution par les outils réels montés sur la machine.

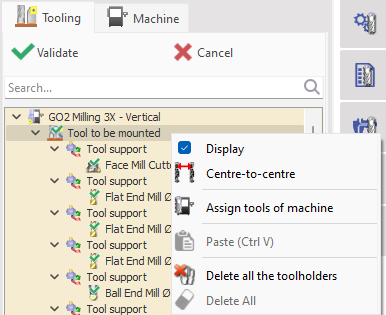

La commande Affecter outils machine est accessible en cliquant avec le bouton droit sur la machine ou la section Outil à monter .

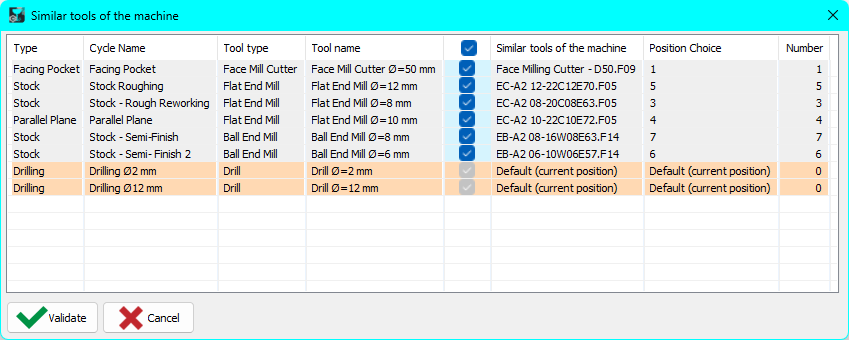

Lors de la sélection, une fenêtre de dialogue apparaît, affichant les outils de substitution ainsi que les outils montés compatibles. Les outils incompatibles sont mis en évidence pour une identification facile. Valider la sélection pour remplacer et monter les outils.

Assign tools of the machine dialog.png 		Assign tools of the machine.png

Cette fonctionnalité est particulièrement utile dans ateliers avec plusieurs machines similaires , où chaque machine peut avoir son propre jeu d'outils montés, éventuellement de différents fabricants. Pendant la programmation, les cycles d'usinage peuvent être définis à l'aide de tous les outils compatibles pour valider les opérations et les trajectoires d'outils. Une fois la machine cible sélectionnée, cette commande remplace rapidement les outils programmés par les outils réellement montés à partir du fichier FMO.

Après le remplacement, le processus de montage peut être finalisé comme d'habitude.

Regarder une vidéo démontrant le fonctionnement de la commande sur la droite.

HELP - MTE - Assign tools of machine-20251002-072623.png
