Kısmen tanımlanmamış oryantasyona sahip bir takım yolunu belirsizlik olmadan robot eklem pozisyonlarına dönüştürmek için bir referans pozisyonu gereklidir. Buradan şunları çıkarıyoruz:

  • Robot referans yapılandırması → döngü boyunca korunur.

  • Robot referans eklem açıları → ilk oluşturulan robot pozisyonu bunlara göre ayarlanacaktır (özellikle J4 ve J6 eklem dönüşlerini belirlemek için).

  • Referans TCP oryantasyonu → giriş takım oryantasyonunu tanımlamak için kullanılır.

Referans pozisyonu şu şekilde tanımlanabilir:

  • Eklem formatı (robota özel) → ileri kinematik yoluyla hesaplanan takım oryantasyonu.

  • Yapılandırmalı Kartezyen format (diğer robot kolları için genel ve yeniden kullanılabilir) → ters kinematik yoluyla hesaplanan eklem pozisyonları.

Robot Referans Pozisyonu Oluşturma

  1. Formatı seçin (Eklem veya Kartezyen).

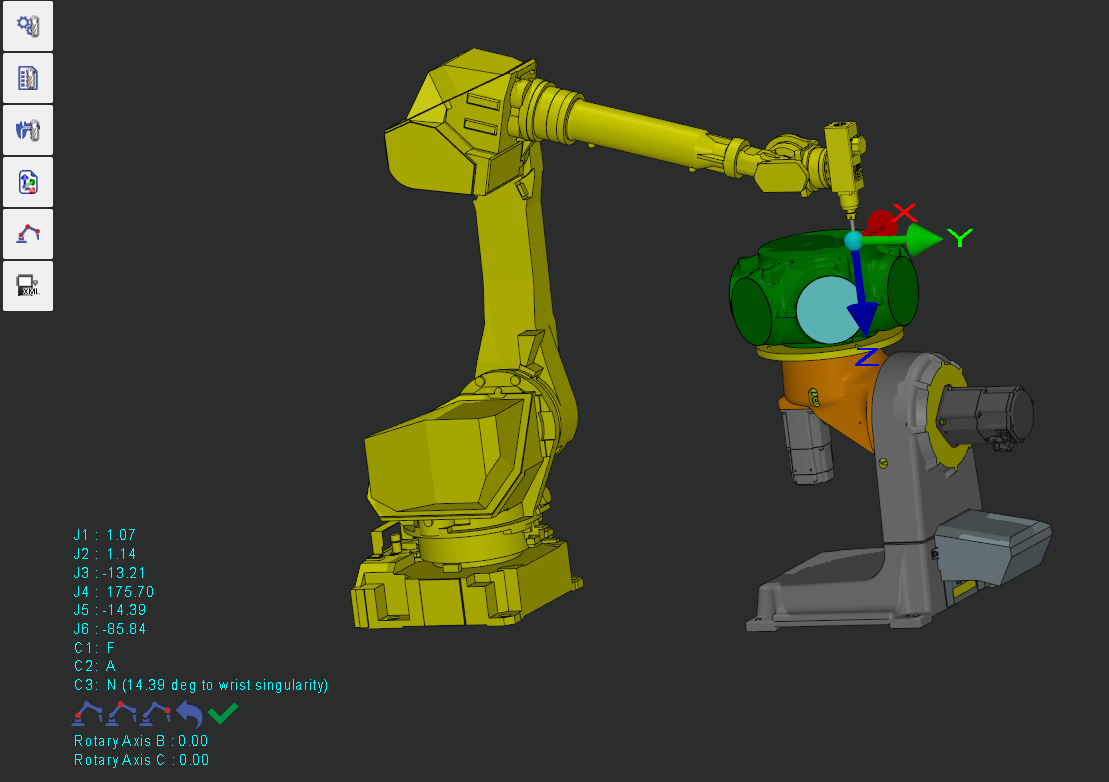

  1. İçinde Takımlandırma , robotu konumlandırmak için parçaya çift tıklayın.

    • Yapılandırmayı (omuz–dirsek–bilek) değiştirmek, takım oryantasyonunu hizalamak, ötelemek (sürükleyerek veya bir mesafe girerek) veya döndürmek (sürükleyerek veya bir açı girerek) için mevcut araçları kullanın.


  1. Adlandırın ve kaydedin referans pozisyonunu.

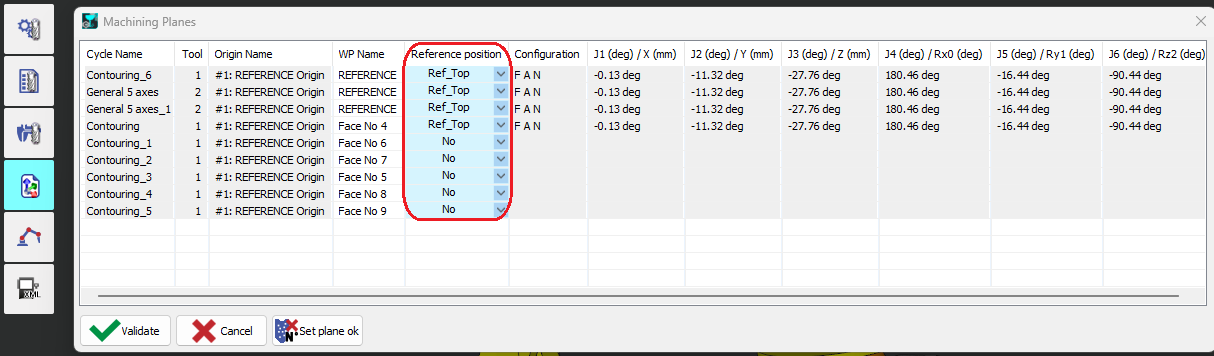

  2. Atayın oluşturulan referans pozisyonunu işleme operasyonlarına (isteğe bağlı).

    • Herhangi bir referans pozisyonu atanmazsa, döngüden önce robotun mevcut pozisyonu kullanılacaktır.
