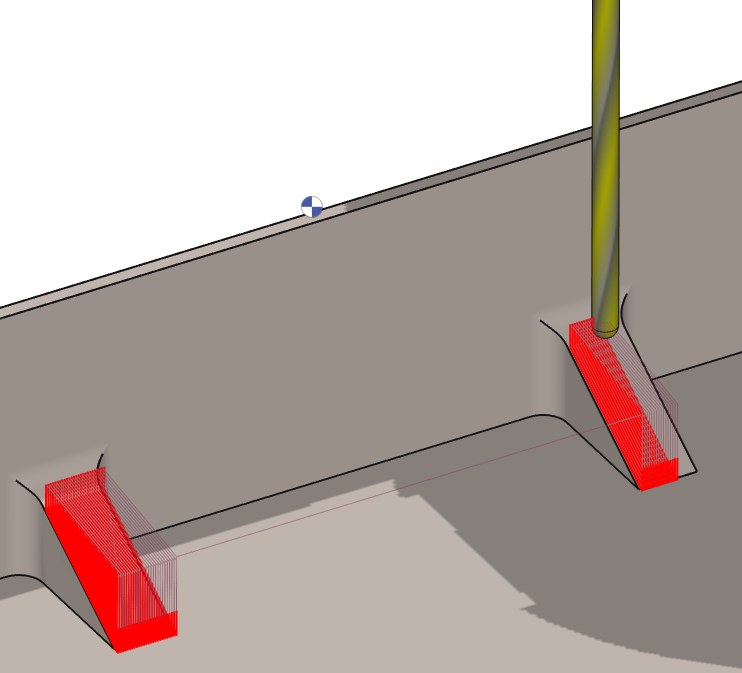

Bu çevrim, şekli genişliği ve bir yan görünüm ile tanımlanan bir takviye, bir kaburga veya bir eğimi işlemek için kullanılır. Prensip, belirli bir düzlem tanımlamak, geometrisini çizmek ve ardından işleme çevrimini uygulamaktır.

Bu operasyon çok özeldir, çünkü sadece 2B geometri ile 3 eksenli bir işleme operasyonu gerçekleştirebilir.

İzlenecek adımlar şunlardır:

• Profil Kesme Düzlemini Tanımlayın

  • Respect carefully the process explained in the following page: Profil Kesme Düzlemi

• Bu çevrim sadece tel kafesler üzerinde çalışır ve 2.5 eksenli bir operasyon gerçekleştirir. Bu nedenle, geometri seçimi olarak kullanılmak üzere bir tel kafes kenarı tasarlanmalı veya katıdan çıkarılmalıdır.

• Profil Kesme çevrimini uygulayın.

İş akışını gösteren bir videoyu izleyin.

İletişim Alanı

Parametreler

Takım Yolu Stratejisi

Takım yolu

Ofset Tipi

Köşe tipi

Profil Kesme

Z Adım (Ap)

Derinlik

Kalınlık

Arttırımlı kalınlık

Toleranslar

XY Stok payı

İletişim Alanı

Parametreler

Güvenlik (Z'de)

Hızlı hareket düzlemi

Güvenlik mesafesi

Z'de yaklaşma ve geri dönüş

Yaklaşma Yüksekliği

Geri Dönme yüks

XY'de giriş ve çıkış

Giriş açısı

Çıkış açısı

Giriş mesafesi

Çıkış mesafesi

Giriş yay Radyüsü

Çıkış yay Radyüsü

Giriş Radyüs açısı

Çıkış Radyüs açısı

İletişim Alanı

Parametreler

Kesme Koşulları

Kalite

Kesme hızı

İlerleme/diş

F. mili Dönme yönü

Seviye

Devir

İlerleme

Dalma İlerlemesi

Devir sırası

Özel soğutucu

Soğutma no

Takım Numaralandırma

Takım no

Özel numara

Uzunluk telafi no

Kullanıcı Alanları

Yorum

Kontrol ünitesi

Freze Seti

İletişim Alanı

Parametreler

Kelepçeler ve bileşenler üzerindeki davranış

Tutucu kontrolü

Ofset XY

Güvenli alan

Ofset Z

Eğriler Hesaplama

Eğri toleransı

Eğri segmentasyon
