Çevrimler: Tüm Manuel Çevrimler, Dalma Kontür
Tanım
Bu komutlar, pilot noktalarını ve takım yolunun hesaplamasını tanımlamak için kullanılır.
Ofset tipi
Determines whether the tool radius compensation is taken into account or not.
The options of the pull down menu are:
|
Sol : ISO koduna bir G41 eklenir. |
|
Merkez : ISO koduna bir G40 eklenir. |
|
Sağ : ISO koduna bir G42 eklenir. |
Takım Yolu
Determines if the toolpath generated by GO2cam will take into consideration the tool radius.
The pull down menu offers:
|
|
Sol : GO2cam, profilin solunda bir ofset takım yolu oluşturur ve takımın boyutu nedeniyle konturu işleyemediği bölgeleri yönetir. |
|
Parça
: GO2cam kaydırılmış bir yörüngeyi yeniden hesaplamaz.
|
|
Sağ : Sol seçeneğiyle aynı, ancak takım yolunun sağında. |
|
Çentik kontrolü yok : GO2cam, profile tam olarak karşılık gelen bir takım yolu oluşturur (ofset yok) ve çentik kontrolü yoktur. |
İşlemenin tarafının otomatik kontrolü,
katılarda programlanmış manuel çevrimler
.
Bu
kullanılamıyor
2B profillerle (kenarlar dahil) birliktedir.
Tüm Manuel Çevrimler
İşlemenin tarafının otomatik kontrolü
için katılarda programlanmış manuel çevrimler . Bu kullanılamıyor 2B profillerle (kenarlar dahil) birliktedir.
|
Eğer profil yönü ve takım yolunun yönü uygun değilse katı şekli , GO2cam otomatik olarak profil yönünü ters çevirir . Sağdaki resimde, profil saat yönünün tersidir ve takım katının sol tarafı üzerinde programlanmıştır: GO2cam, iş parçasının içini işlemekten kaçınmak için profil yönünü otomatik olarak ters çevirir. |
|
|
R maks Katsayısı
|
R maks katsayısı : 'Parça' takım yolu durumunda, bazı makineler takım yarıçapına eşit bir yarıçap kabul etmez. GO2cam, bu durumu R maks katsayısıyla yönetir . 1.01 ile takım yolunun yarıçapı R= takım yarıçapı x 1.01 . |

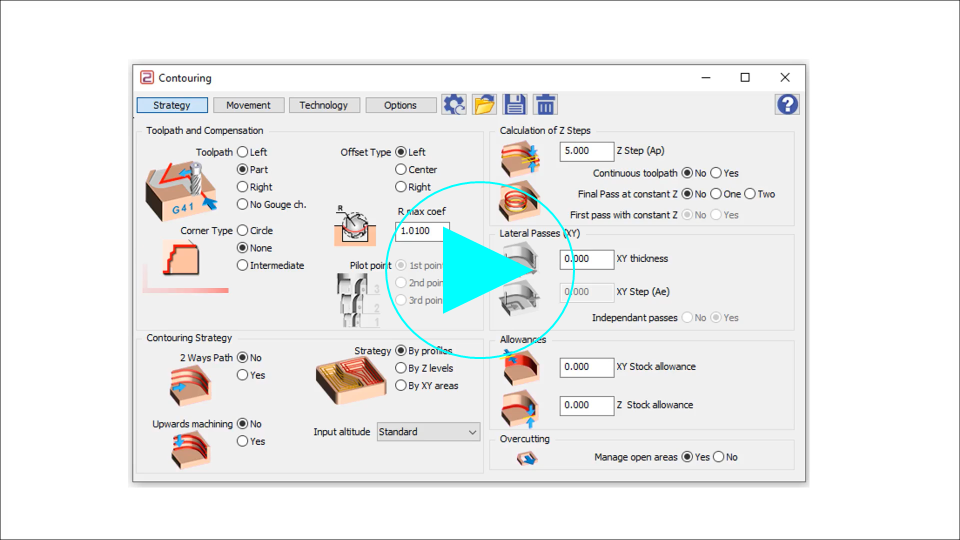

Köşe Tipi
Bu seçenekle, keskin açılarda G2/G3 (yaylar) oluşturabilirsiniz.
'Ara' seçeneği yalnızca kapalı profiller için kullanılabilir. G2/G3 oluşturma, son köşe hariç tüm köşelerde yapılır.
yolda örnek Sol/Sol :
|
Daire Modu |
Yok |
Ara mod |
|
|
|
|
|
