Bu seçenek, farklı amaç ve davranışlarla çeşitli işleme döngülerinde kullanılır.
Lütfen ağaç ekranın sağ tarafındaki öğesini kullanın.
Çevrim : Tüm Manuel Çevrimler, Profil kesme, Finiş
Kontür Tanımı, Kontür tekrar, Profil kesme, Slot

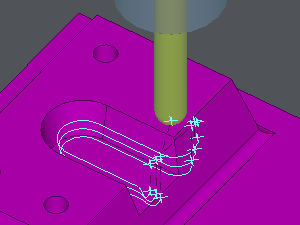

Bu fonksiyonlar, malzemedeki takımın girişi ve çıkışı için bir yay yarıçapı tanımlamanıza olanak tanır.
Giriş yay Radyüsü (A)
Bu, bu noktada daha iyi bir yüzey kalitesine sahip olmak için takım yolunun başlangıcında bir yay oluşturur. Bu genellikle kontür bir çizginin veya bir yayın ortasında başladığında kullanılır. Giriş yayının yarıçapı, takımın yarıçapından daha büyük olmalıdır.
Çıkış yay Radyüsü (B)
Giriş yayı gibi, takım yolunda bir çıkış yayı belirtilebilir. Çıkış yayının yarıçapı, takımın yarıçapından daha büyük olmalıdır.
Giriş yarıçapı ve çıkış yarıçapı açıları
Yayın uzunluğu bir açı değeriyle ayarlanabilir; 90° seçmek 1/4 daire, 180° yarım daire oluşturur.
|
A:
giriş yay Radyüsü
|
|
Çevrim : Z Seviyeli İşleme
Z Seviyeli İşleme Tanımı
Z eksenini izleyen giriş ve çıkış yayları tanımlanmış
|
|
|
|
|
|
