Tanım

Belirli özelliklere sahip takımları ve takım tutucuları depolamak için (uzunluk düzeltici, çap, kullanılabilir uzunluk vb.), Takımlandırma dosyaları (.FMO) oluşturabiliriz.

Bu dosyalar, birden çok takım ve takım tutucu kurulumunun daha sonra makinede kullanılmak üzere kaydedilmesine olanak tanır. Ayrıca, bir FMO dosyası makineden bağımsızdır ve birkaç makine için kullanılabilir.

FMO dosyaları oluştur

Takımlandırma yapılandırmasını FMO dosyalarına kaydetmek için 3 Yöntem vardır.

Parçasız:

  1. 3B model dosyası (.mcb) içeren bir makine dosyası yükleyin

  2. MTE Takımlandırma menüsünde, Takım Desteklerine bazı takımlar ve/veya takım tutucular yerleştirin

  3. Onayla → FMO dosyası Kinemac klasörüne kaydedilir.

Parçasız ancak makine dosyasında sabit veya hazırlanmış takımlarla:

  1. 3B model dosyası (.mcb) içeren bu makine dosyasını yükleyin

  2. MTE Takımlandırma menüsünde, tıklayın Otomatik Montaj ,

  3. Onayla → FMO dosyası Kinemac klasörüne kaydedilir.

İşlenmiş Parça ile:

  1. Parça birkaç takımla programlanmıştır

    1. Arka planda tıklayın

    2. veya ağaçtaki makine veya bileşen (işmili, taret) adına tıklayın

  2. Farklı Kaydet'i seçin...

  3. FMO dosyası Kinemac klasörüne kaydedilir.

Saving FMO.png

Right click on Tree.png

FMO Dosyalarını Kullan

  1. Makineyi seçerken, makineyi düzenleyin ve işleme modülünde (torna, freze) istenen sabit takımlandırma dosyasını seçin.

  2. Makine dosyasında:

  • Kinematik sekmesine gidin

  • İstenen FMO dosyasını seçin

  • Tamam'ı tıklayın, ardından makine altındaki değişiklikleri kaydedin.

Makineye sağ tıklayın
Makine Dosyasında

Seçenek Sistematik Güncelleme Makine dosyasında:

  • HAYIR : Takımlandırma menüsünde bir değişiklik değişmez FMO dosyası.

  • EVET : Takımlandırma menüsünde bir değişiklik değişiklikler FMO dosyası → FMO dosyaları, makinedeki takımlandırmanın durumunu otomatik olarak takip eder.

(blue star) This video shows the creation and the definition of FMO file in the machine file.

Creation of FMO file-20240814-074235.png

Makinenin Takımlarını Ata


Bu komut, genel veya yer tutucu çevrim takımlarını makineye monte edilen gerçek takımlarla otomatik olarak değiştirerek programlamadan üretime geçişi basitleştirmek için tasarlanmıştır.

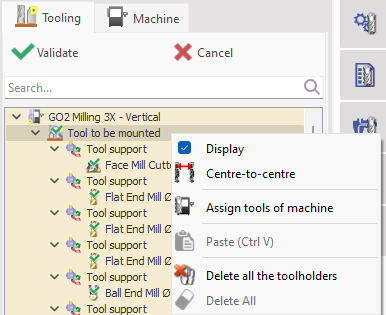

The Makinenin Takımlarını Ata komuta makineye veya Monte edilecek takım bölümüne sağ tıklayarak erişilebilir.

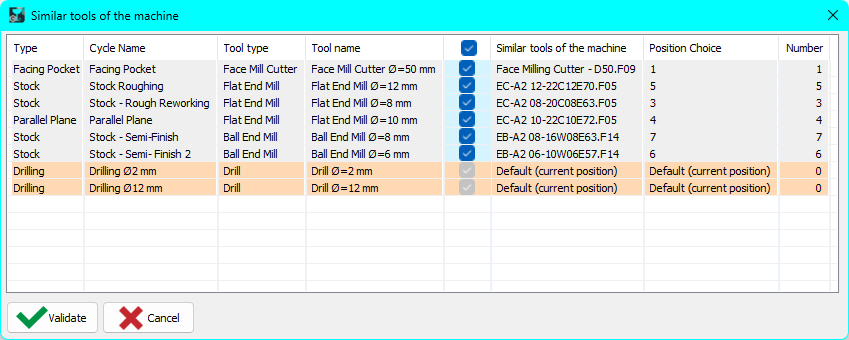

Seçildiğinde, yer tutucu takımları uyumlu monte edilmiş takımlarla birlikte görüntüleyen bir iletişim penceresi görünür. Uyumsuz takımlar, kolay tanımlama için vurgulanır. Takımları değiştirmek ve monte etmek için seçimi doğrulayın.

Assign tools of the machine dialog.png 		Assign tools of the machine.png

Bu özellik özellikle birden çok benzer makineye sahip atölyeler içinde kullanışlıdır, burada her makinenin farklı üreticilerden olası kendi monte edilmiş takım seti olabilir. Programlama sırasında, işlemleri ve takım yollarını doğrulamak için herhangi bir uyumlu takım kullanılarak işleme çevrimleri tanımlanabilir. Hedef makine seçildikten sonra, bu komut programlanmış takımları hızla değiştirir FMO dosyasındaki gerçek monte edilmiş takımlarla.

Değiştirmeden sonra, montaj işlemi her zamanki gibi tamamlanabilir.

Komutun işleyişini gösteren bir videoyu sağda izleyin.

HELP - MTE - Assign tools of machine-20251002-072623.png
