Giriş
MTE'de torna takımlarını yönetmek, turnmill ve Swiss makinelerinde takım montajı için mümkün olan çeşitli seçenekler ve pozisyonlar nedeniyle freze takımlarından çok daha karmaşıktır. MTE'de torna takımlarını monte etme ve ayarlama işlemleri aşağıda ayrıntılı olarak açıklanmıştır.
Önceden Takım Tutucusu Olmayan Takımlar için İşlem
Genellikle, programlama işlemi sırasında torna takımları için takım tutucuları ayarlamamanız önerilir.
MTE'de takımları makineye yükleme işlemleri aşağıda açıklanmıştır:
Tutucuları Takma
|

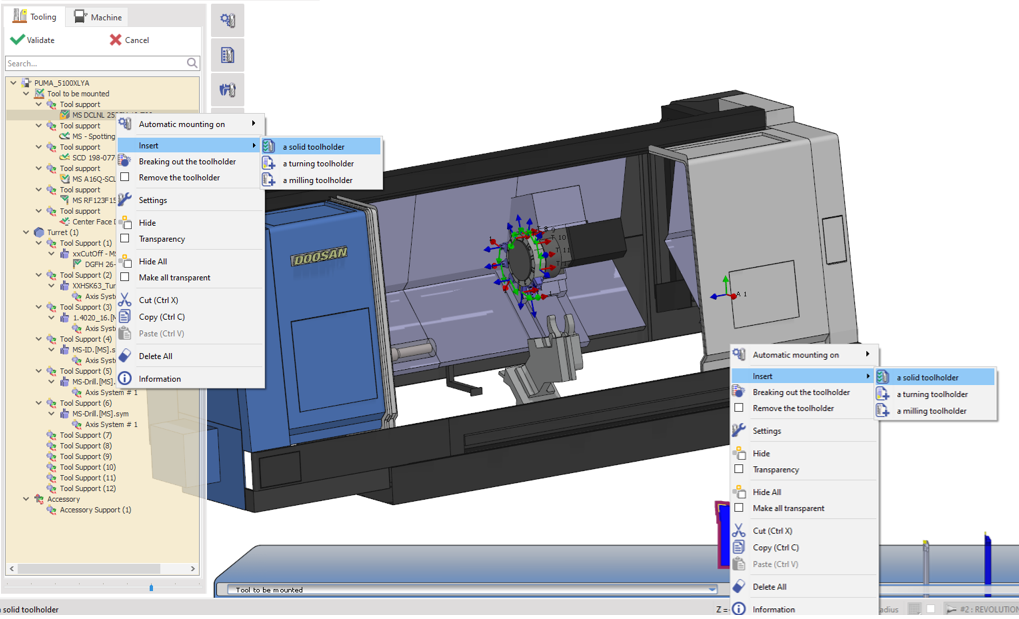

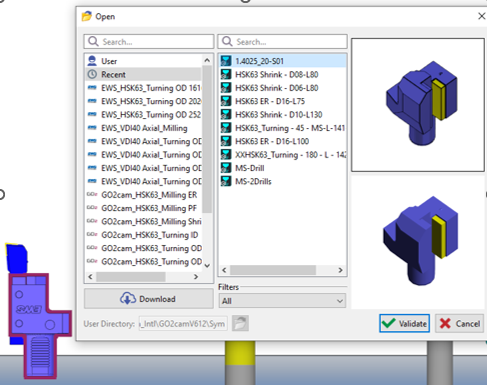

1/ Bireysel ekleme Ağaçtaki veya takım rafındaki takıma sağ tıklayın ve ekle'de, bu takıma eklemek için standart veya katı bir takım tutucu seçebiliriz. İlgili takım tutucularını eklemek için takımların her biri için tekrarlayın. |
|
|
|

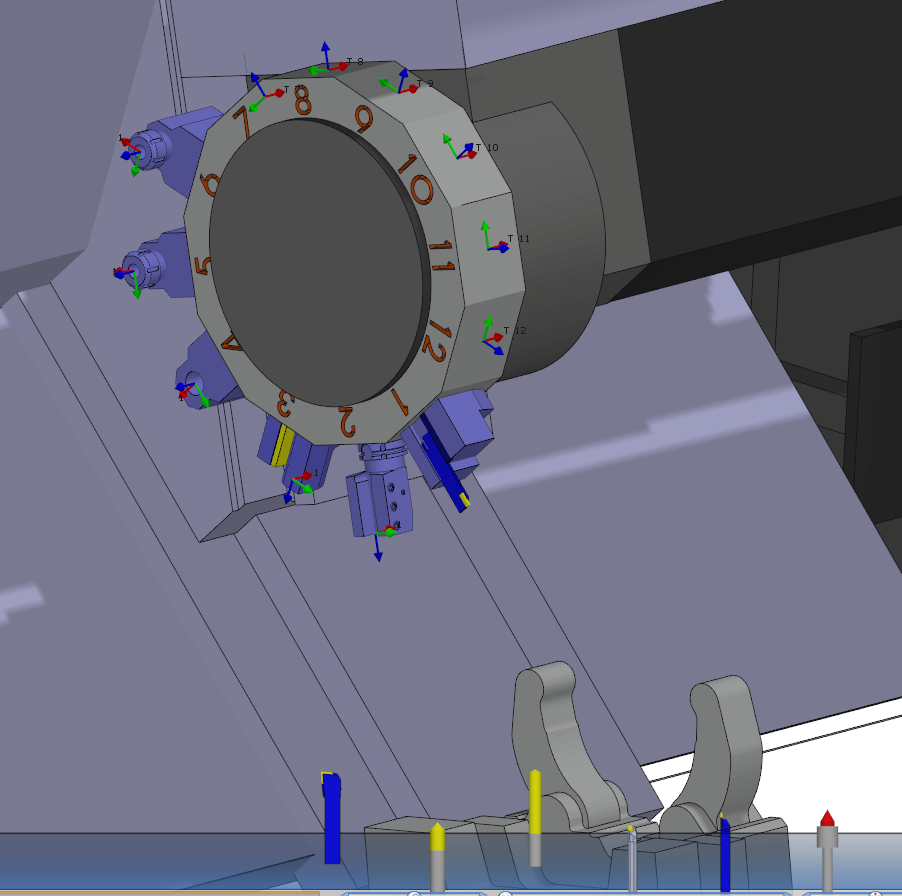

2/ Sabit takımlar (Takım Tutucu FMO) Takım tutucuların önceden yüklendiği bir FMO dosyası olması durumunda, tutucuları taretler/raflardaki ilgili konumlarına monte etmek için dosyayı yüklemeniz yeterlidir. Bu noktada takımları takım tutucularına ayrı ayrı monte edebilir veya otomatik montaj fonksiyonunu kullanabilirsiniz. |
|
|
|
Bu video, GO2cam'de takım tutucularını yönetmenin farklı yollarını göstermektedir; bunlar arasında sağ tıklama menülerini kullanarak doğrudan takım rafından tutucuları takma, kopyalama, uygulama ve değiştirme yer almaktadır. Bu esnek seçenekleri eylem halinde görmek ve takım kurulumunuzu nasıl verimli bir şekilde düzenleyeceğinizi öğrenmek için izleyin.
|
Takım montaj yöntemleri
MTE'de takımları manuel olarak monte edin için birden fazla yol vardır. Tam montaj işlemini otomatikleştirmek için özel bir Otomatik Montaj fonksiyonu da sağlanmıştır. Montaj yöntemleri aşağıda ayrıntılı olarak açıklanmıştır:
-
Takımlandırma Ağacında Sürükle ve Bırak Kullanımı
|
Takımlandırma menüsünde, ‘Monte Edilecek Takım’ etiketli bir bölüm bulacaksınız. Bu bölümdeki her takım desteği, monte edilmesi gereken bir takım içerir. Bir takımı manuel olarak monte etmek için, Sürükle ve bırak yeterlidir. ‘ Monte Edilecek Takım ’ bölümünden taretinizde veya işmilinizde bulunan bir takım desteğine.
Örnek:
|
|
Taret 2, Takım Desteği (1)
|
Resim 2
|
-
3B takımın Rack'ten Taret/Spindle'a Sürükle & Bırak
|

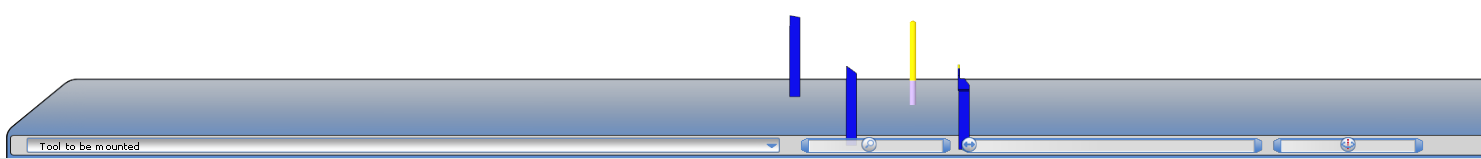

MTE Takımlandırma Arayüzünde, altta bir rack bulacaksınız( gösterilen Resim 3 ) montaja hazır takımları içeren. Bir takımı manuel olarak monte etmek için, 3B modeli kolay tanımlama için numaralandırılmış bir eksen sistemi ile etiketlenmiş istenen taret veya spindle takım desteğine sürükleyip bırakmanız yeterlidir. |
|
-
Takım Ağacından Taret/spindle'a Sürükle & Bırak.
|
"Monte edilecek takım" bölümünde ( Resim 1'de gösterilmiştir ), takımları doğrudan taretinize veya spindle'ınıza sürükleyerek monte edebilirsiniz. Montaj işlemi basittir:
|
|
|
Burada bir MTE makinesinde manuel takım montajını gerçekleştirmenin farklı yöntemlerini gösteren bir video izleyebilirsiniz. |
|
-
Otomatik Montaj
|
Bu fonksiyon, her bir takımı taretler/rack'ler üzerindeki ilgili takım tutucularına sadece birkaç tıklama ile monte etme işlemini otomatikleştirir. Yazılım, bazı kurallara ve önceden yapılan ayarlara göre takımların optimizasyonunu ve konumlandırılmasını yapar. Bu, süreç tekrarlanabilirliğini iyileştirmek için avantajlıdır ve takım montaj sürecini sadece birkaç saniyeye önemli ölçüde kısaltır! Otomatik Montaj fonksiyonu hakkında daha fazla ayrıntı bulunabilir buradaki özel sayfada. |
|
|
The
Makine Takımlarını Ata
komutu, kullanıcıların makineye veya
Monte edilecek takım
bölümüne sağ tıklayarak, yer tutucu takımları FMO dosyasındaki gerçek monte edilmiş takımlarla hızlıca değiştirmesine olanak tanır. Uyumlu takımlar otomatik olarak monte edilir. Değiştirmeden sonra, montaj işlemi her zamanki gibi tamamlanabilir.
|
|
Takım Tutuculu Takımlar için İşlem
Kullanıcılar, programlama sürecinde takımlara bağlı takım tutucularıyla çalışmayı da tercih edebilirler.
MTE'de kullanıcı, takım/takım tutucu çiftini manuel olarak veya otomatik montaj ile gerekli pozisyonlarına doğrudan monte edebilir.
Takım Tutucuyu Değiştirme
Başlangıçta monte edilen takım tutucunun uygun olmadığı durumlarda, kullanıcının onu başka bir takım tutucuyla değiştirme veya yenisiyle değiştirme olanağı vardır.
Takım tutucu programlama sürecinde takıldığında, MTE'de takım/takım tutucu kurulumu tek bir varlık olarak kabul edilir. GO2cam, aşağıda açıklanan takım tutucunun manipülasyonlarına izin veren bazı fonksiyonlar sağlar.
|

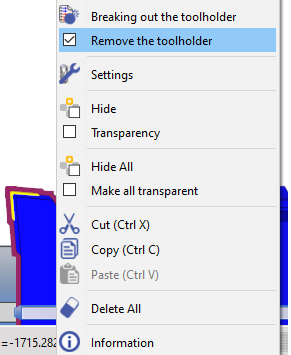

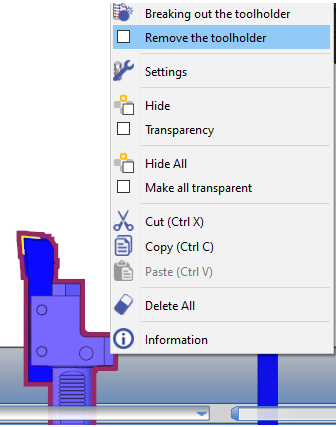

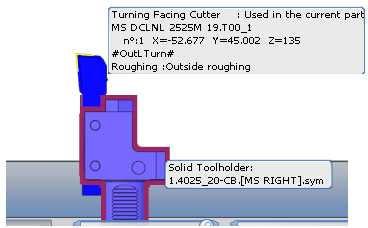

Takım tutucuyu çıkarın Takım/takım tutucu tek bir varlık olarak, bu fonksiyonu etkinleştirmek (kutuyu işaretler) takım tutucunun geçmişini korurken onu çıkarır. Fonksiyon devre dışı bırakılırsa, takım ilk takım/takım tutucu kurulumuna geri döner.
|
|
|
|

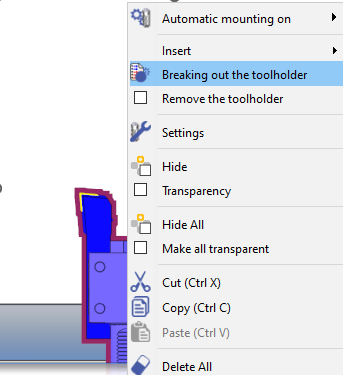

Takım tutucuyu dağıtmak Bu fonksiyon, takımı ve takım tutucuyu 2 ayrı varlığa ayırır. Kullanıcı takım tutucuyu silebilir ve başka bir tane ekleyebilir veya sadece takım tutucuyu Takım tutucuyu değiştirme komutuyla değiştirebilir. Takım tutucu silinirse, Takım tutucuyu çıkar fonksiyonu otomatik olarak etkinleştirilir. |
|
|
|

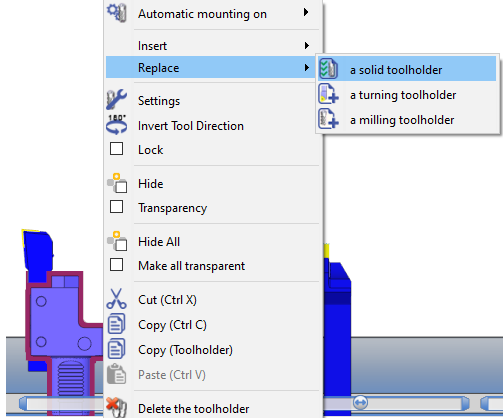

Takım tutucuyu değiştirme Kullanıcı mevcut takım tutucuya (ayrı varlık) sağ tıklarsa, başka bir katı veya standart takım tutucuya geçmek için Değiştir komutu kullanılabilir. Değiştirilen takım tutucu silinirse, Takım tutucuyu çıkar fonksiyonu otomatik olarak etkinleştirilir. Fonksiyon devre dışı bırakıldığında, takım ilk takım/takım tutucu kurulumuna tek bir varlık olarak geri döner. |
|
|
GO2cam'in Takımlandırma Menüsünde sürükle-bırak ve açılır seçenekleri kullanarak takım tutucuları hızlıca taşıyın ve konumlandırın, ardından indeksleme özelliği ile takım kurulumunuzu iş parçasıyla karşılaştırın.
