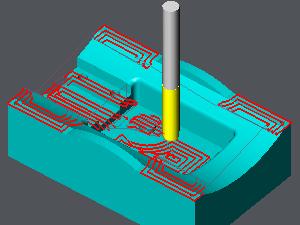

GO2cam ricerca le aree topologiche in cui la pendenza è nulla , e applica un ciclo di tasca 2D a queste aree.

Punti chiave

Questo ciclo è un complemento di cicli che lavorano sui livelli Z.

Questa finitura rispetta le tolleranze Z sul facce piane applicando la stessa tolleranza di quella definita nel ciclo precedente (sgrossatura o finitura eseguita prima).
Questo ciclo deve essere evitato prima della lavorazione completa delle facce verticali per evitare che la fresa incontri materiale eccessivo. Di conseguenza, un'operazione di sgrossatura, un'operazione di finitura o una contornatura 2D devono essere programmate prima di questo ciclo per evitare la rottura dell'utensile o la marcatura delle facce verticali.

Area di dialogo	Parametri
Strategia del percorso utensile	Senso di lavorazione	Rielaborazione
Limitazione della lavorazione	Zona di limitazione
Calcolo del passo	Ricoprimento (rapporto utensile)	Valore di ricoprimento (Ae)
Tolleranze	Sovrametallo XY	Sovrametallo Z
Elenco delle altitudini	Elenco delle altitudini

Area di dialogo	Parametri
Sicurezza (in Z)	Altitudine piano rapido	Distanza di sicurezza
Avvicinamento e ritorno in Z	Altitudine di approccio	Altitudine di ritiro
Avvicinamento e ritorno in Z	Altitudine di ritorno
Immersione Z	Immersione	Spessore
	Raggio elica min.	Raggio pendenza mini
	Raggio zona lav. mini	Angolo di discesa
Gestione dei rapidi	Spostamenti: Rapido, G1 Fmax, G0/G1 Fmax	Dist sicurezza Fmax
Gestione dei rapidi	% Rapido/Fmax
Sicurezza (in XY)	Dist sicu XY	Ds / coda utensile
Sicurezza (in XY)	Gestione del portautensile

Area di dialogo	Parametri
Comportamento su morsetti e componenti	Gestione collisioni	Spostamento XY
Comportamento su morsetti e componenti	Zona di sicurezza	Spostamento Z
Ottimizzazione del percorso utensile	Tolleranza zona di ripresa	Tratta ricoprimento maxi
	Coeff riduzione avanzamento	Coeff ricoprimento massimo
	Tipo cappio alta velocità	Raggio Cappio Alta velocità
	Raggiature per contorni
Calcolo curve	Tolleranza Curva	Passo Segmentazione
Calcolo del percorso utensile	Scomposizione degli archi del tragitto	Tolleranza di taglio degli archi
