Cicli: Tasca a ZigZag, Tasca, Tasca+Contorno, Ripresa tasca, sgrossatura/Ripresa, sgrossatura a faccia piana, Tasca (Forma), Finitura faccia piana
|
È possibile guardare un video in fondo alla pagina: clicca qui |
Se le condizioni di taglio sono severe per l'utensile (taglio a piena larghezza o avanzamento elevato), GO2cam offre 2 soluzioni:
|
Riduzione dell'avanzamento : Possibilità di programmare la riduzione dell'avanzamento in base al valore di ricoprimento. |
|
Lavorazione trocoidale : I movimenti trocoidali sono definiti nelle aree critiche in base al valore di ricoprimento. |
Riduzione dell'avanzamento
Modalità HSM che consente di modulare l'avanzamento in alcune aree. Queste aree sono quelle in cui la percentuale di ricoprimento è superata. Ciò accade soprattutto quando l'utensile lavora a pieno materiale e tra due passate XY.
Ogni punto in cui l'avanzamento viene ridotto è indicato con questo simbolo.
Per definire una modulazione dell'avanzamento:
a. Tratta ricoprimento massimo
parametro: scegliere
Riduzione dell'avanzamento
.
b. Coefficente di riduzione dell'avanzamento
: questo è il valore applicato nel punto in cui si desidera ridurre l'avanzamento. Questo valore è compreso tra
0
e
1
, ed è definito in base al valore indicato nella pagina Tecnologia. Ad esempio,
0.5
è la metà di questo valore.
c. Coefficente di ricoprimento massimo
: tolleranza per generare o meno la riduzione, valore compreso tra
0
e
1
. Maggiore è il valore, maggiori sono le aree interessate.
|

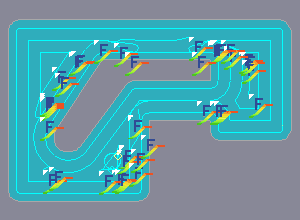

Sovrapposizione massima % = 0.3 |

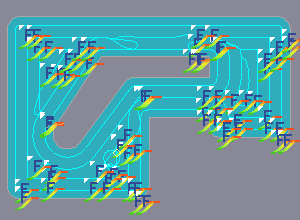

Sovrapposizione massima % = 0.9 |
|
|
Lavorazione Trocoidale
La lavorazione trocoidale consiste nell'ottenere fette successive di materiale con passate spiroidali.
Le caratteristiche principali sono la profondità di taglio (10-20 mm) e il percorso utensile arrotondato insolito.
Questa modalità di lavorazione consente di ottimizzare le prestazioni della macchina utilizzando elevati valori di rotazione del mandrino e di avanzamento.
La programmazione trocoidale riduce notevolmente i tempi di lavorazione, fino al 40%.
In GO2cam, non solo è possibile programmare la lavorazione trocoidale automatica, ma è anche possibile regolare le aree in cui è utile o meno!
Immettere il Coefficente di ricoprimento massimo , ha 2 funzioni:
-
Se il coefficiente di ricoprimento massimo è superiore a Ricoprimento (Rapporto utensile) , i movimenti trocoidali non vengono programmati ovunque, ma solo sugli angoli. Altrimenti, l'intero percorso utensile viene eseguito con movimenti trocoidali.
-
Il coefficiente di ricoprimento massimo determina le dimensioni dei cappi trocoidali.
Un diametro utensile 4 mm , Coefficente di ricoprimento massimo= 0.2 (20%): il raggio trocoidale è di 0,4 mm.
|
Ricoprimento 0,75; Coefficiente di ricoprimento massimo 0,5 Diametro utensile = 4 mm Raggio trocoidale = 2 mm |
Ricoprimento 0,75; Coefficiente di ricoprimento massimo 0,9 Diametro utensile = 4 mm Raggio trocoidale = 3,6 mm |
|
|
È possibile guardare un video su Tratta ricoprimento massimo:
|
