Ciclo : Tasca millyuGO, millyuGO, Tasca a ZigZag, Tasca, Tasca+Finitura, Ripresa tasca, Tasca Richiamo Z, ZigZag in richiamo Z, Sgrossatura tuffo tasca, PAM, Sgrossatura/Ripresa, Sgrossatura, Tasca - Forma, Finitura piani - Forma, Fini faccia piana, Isoparametrica 3assi, Isoparametrica 5assi
Definizione
|
Ricoprimento è definito come lo spazio tra le passate di un utensile durante un'operazione. Ricoprimento è il rapporto tra lo spazio tra la passata e il diametro dell'utensile. Valore di ricoprimento (Ae) è la distanza percorsa in XY dall'utensile per la passata successiva. |
|
|
La formula per il valore di ricoprimento : Distanza XY = Diametro utensile x Ricoprimento (con 0< Ricoprimento <1) Esempio : Diametro utensile = 10 mm Ricoprimento = 0.8 Pertanto, Distanza = 10 mm x 0.8 = 8 mm |
|
|
|
|
Altezza cresta fondo
|
Opzione disponibile con una fresa semisferica o una fresa torica. Gestisce l'altezza del materiale lasciato sul fondo della tasca. La modifica di questo valore modifica il ricoprimento e il numero di passate XY generate. |
|
Rispetta Cresta fondo
|
Consente al generatore di percorsi utensile di evitare movimenti di sfondamento nelle regioni angolari quando si utilizza un utensile a raggio. La traiettoria viene regolata per seguire un movimento smerlato continuo, garantendo transizioni fluide, vibrazioni ridotte e una migliore finitura superficiale negli angoli o negli angoli acuti del percorso utensile. |
|

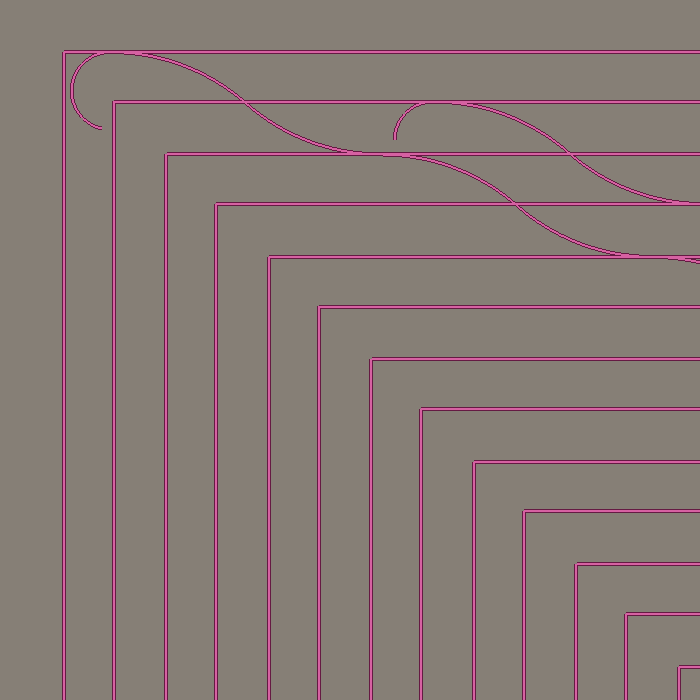

Percorso utensile generato con Rispetta Cresta fondo impostato su
No
.
Si noti che non viene generato alcun movimento di sfondamento. |

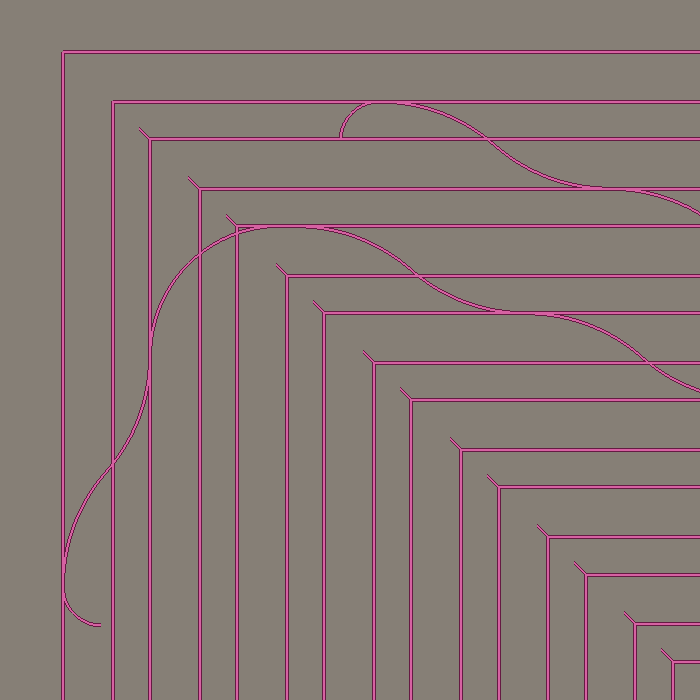

Percorso utensile generato con Rispetta Cresta fondo impostato su
Sì
Si noti un movimento di sfondamento generato negli angoli. |

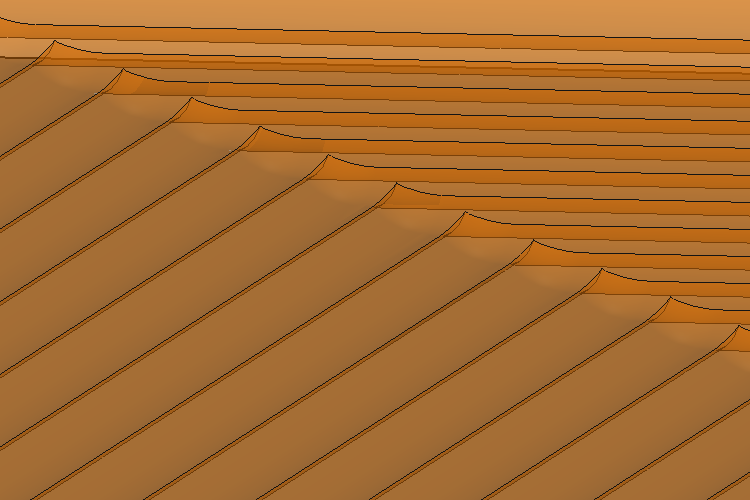

Pezzo dopo la lavorazione con Rispetta Cresta fondo impostato su
No
.
Si noti che i picchi sono più alti dell'altezza della cresta. |

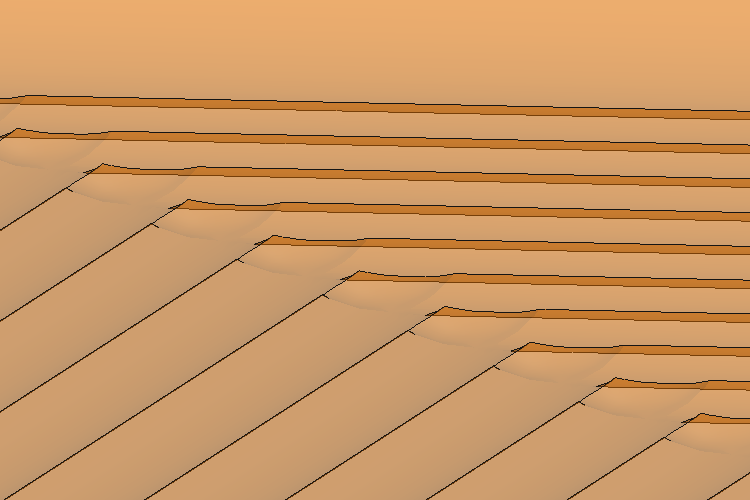

Pezzo dopo la lavorazione con Rispetta Cresta fondo impostato su
Sì
.
Si noti la riduzione dei picchi per corrispondere all'altezza della cresta. |
