Ce menu est utilisé pour configurer l'environnement de la machine afin d'activer la simulation d'usinage.
Pour les opérations d'usinage, l'utilisateur devra d'abord définir les outils et les dispositifs de fixation.

Lorsque vous cliquez sur le menu Outillage, l'utilisateur sera invité à configurer l'outil.

L'arbre d'outils affiche tous les outils nécessaires au processus d'usinage.

Sous «Outil à monter», vous trouverez les outils qui ne sont pas encore montés.

Sous «Broche/Tourelle du magasin», vous verrez le magasin d'outils de la machine, qui répertorie les outils déjà montés.

Pour monter un outil, faites-le glisser-déposer depuis son emplacement de support d'outil vers la poche appropriée du magasin. Insérez un porte-outil pour chacun des outils s'ils n'ont pas encore été définis.

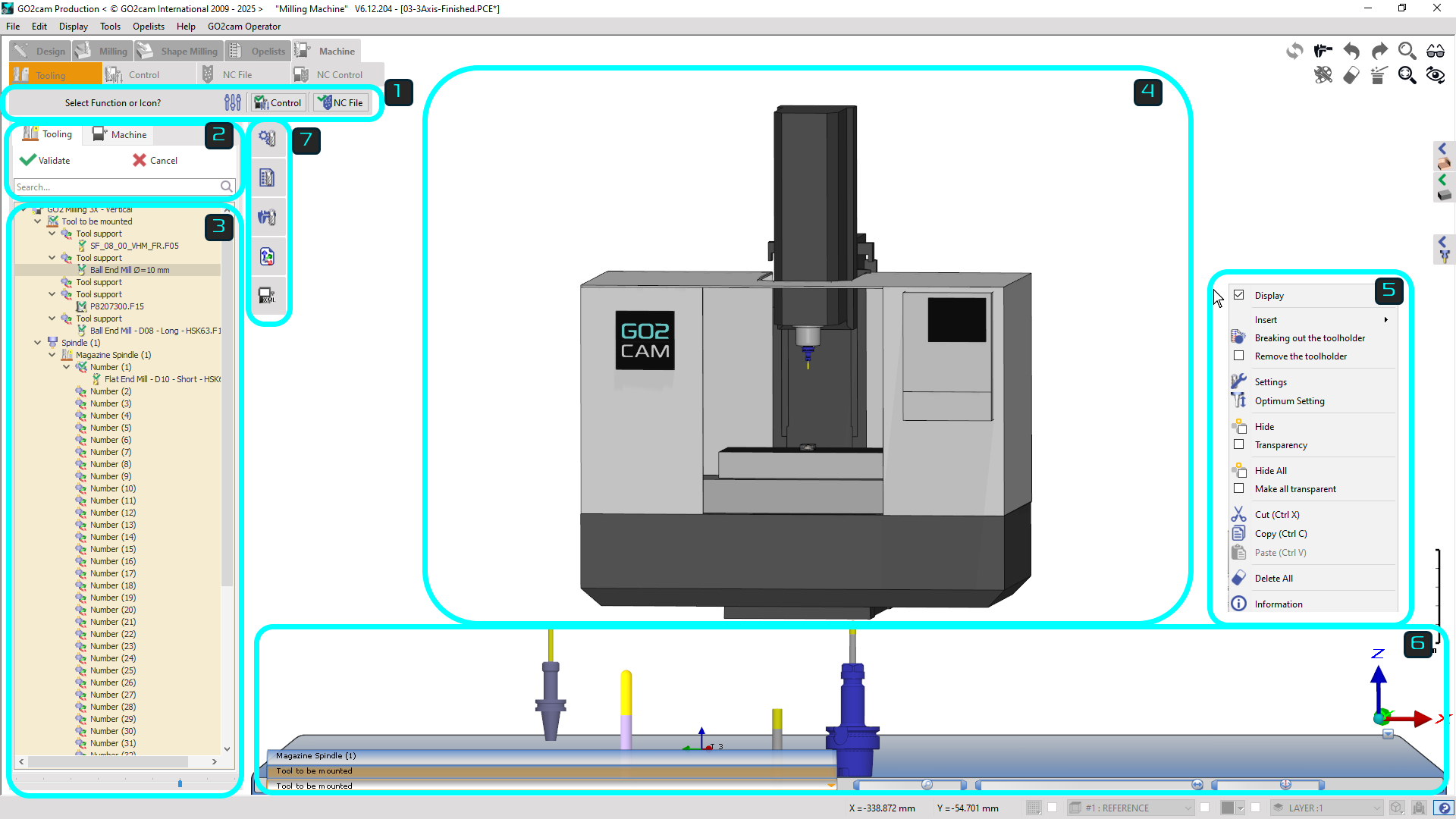

L'onglet secondaire Machine affiche la configuration de la machine.

Ruban : Fournit des paramètres pour l'affichage graphique, la détection de collision, la validation et le déplacement vers le menu de contrôle et la validation et l'appel du post-processeur

Onglet Arbre d'outils : Deux onglets sont présents ; l'onglet principal Outillage pour tous les paramètres de l'outil sur la machine et l'onglet Machine pour les fonctions d'affichage des composants de la machine.

Arbre d'outils : L'arbre répertorie tous les axes de montage d'outils sur la machine. Il est divisé en liste d'outils à monter et en supports/tourelles/broches sur lesquels les outils peuvent être montés.

Fenêtre graphique : Le modèle 3D de la machine et de ses composants et axes de montage d'outils avec lesquels il est possible d'interagir et de monter manuellement des outils et des porte-outils. Cela fournit une compréhension visuelle des paramètres.

Menus contextuels : Divers menus contextuels sont disponibles avec différentes fonctions pour chaque section, telles que l'arbre, l'outil/porte-outil, la fenêtre de la machine, etc.

Support d'outils : Les modèles 3D de la liste des outils à monter ou déjà montés sont affichés sur le support en bas. L'utilisateur peut y faire glisser-déposer les outils vers la machine, ajouter des porte-outils, etc.

Menu Fonctions : Ce menu fournit des paramètres avancés pour l'outillage et le processus d'usinage.

Regardez une vidéo décrivant l'interface et ses fonctions.

Manipulation générale

L'environnement Outillage inclut des fonctionnalités utiles, mais la manipulation de modèles 3D complexes (comme les tourelles multi-axes) peut être difficile. Les utilisateurs doivent utiliser des filtres et des contrôles de souris pour améliorer le positionnement du modèle et éviter les obstructions visuelles.

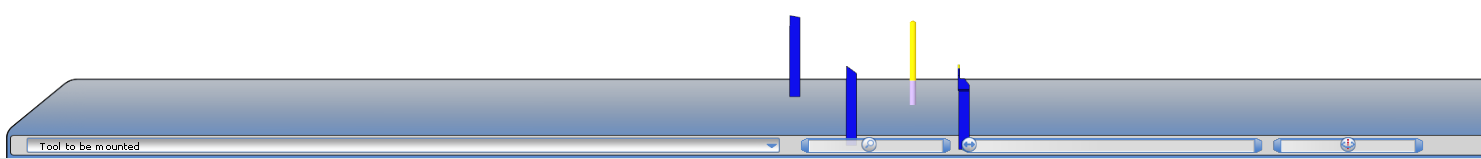

Manipulation du support d'outils

Le support d'outils est un chariot d'outils interactif 3D utilisé pour la configuration avant l'usinage. Il permet de zoomer, de faire pivoter et de filtrer pour inspecter les outils et afficher uniquement ceux chargés dans le magasin de la machine. Une fois les outils montés, le support peut être réduit car son utilisation principale est terminée.

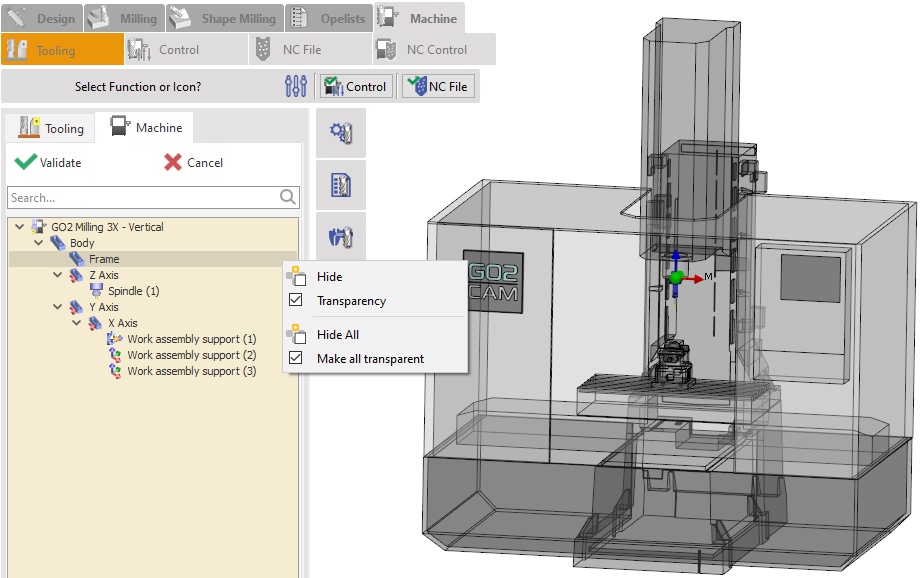

Onglet Arbre de la machine

Dans l'environnement MTO, l'onglet Arbre de la machine permet aux utilisateurs de masquer, d'afficher ou de rendre les composants de la machine 3D transparents, contrairement à l'onglet Arbre d'outils, qui est limité aux outils et aux porte-outils. Il répertorie tous les composants de la machine pour un accès facile et permet un mouvement contraint des pièces pour une manipulation 3D précise.

Cliquez ici pour regarder un tutoriel vidéo sur le montage manuel de l'outil.

Dans le menu d'outillage, vous trouverez une section intitulée « Outil à monter » . Chaque support d'outil de cette section contient un outil qui doit être monté. Pour monter manuellement un outil, il suffit de faire glisser-déposer depuis la section ‘ Outil à monter ’ vers un support d'outil disponible sur votre tourelle ou broche.

Exemple :

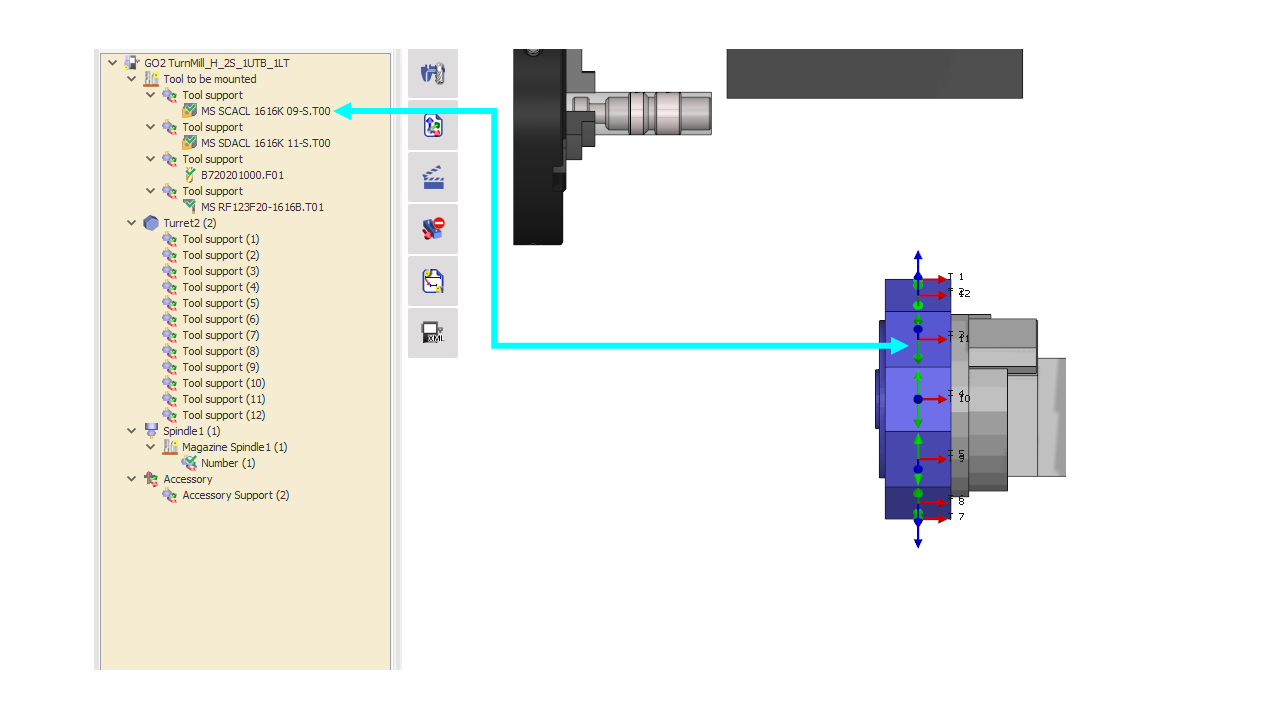

Dans les images fournies, l'outil 'MS RF 123F20-16168.T01' est fait glisser-déposé sur Tourelle 2, Support d'outil (1) .

1. L'image 1 montre la position initiale de l'outil dans la section « Outil à monter » .

2. L'image 2 affiche l'outil après avoir été placé sur le support d'outil de la tourelle.

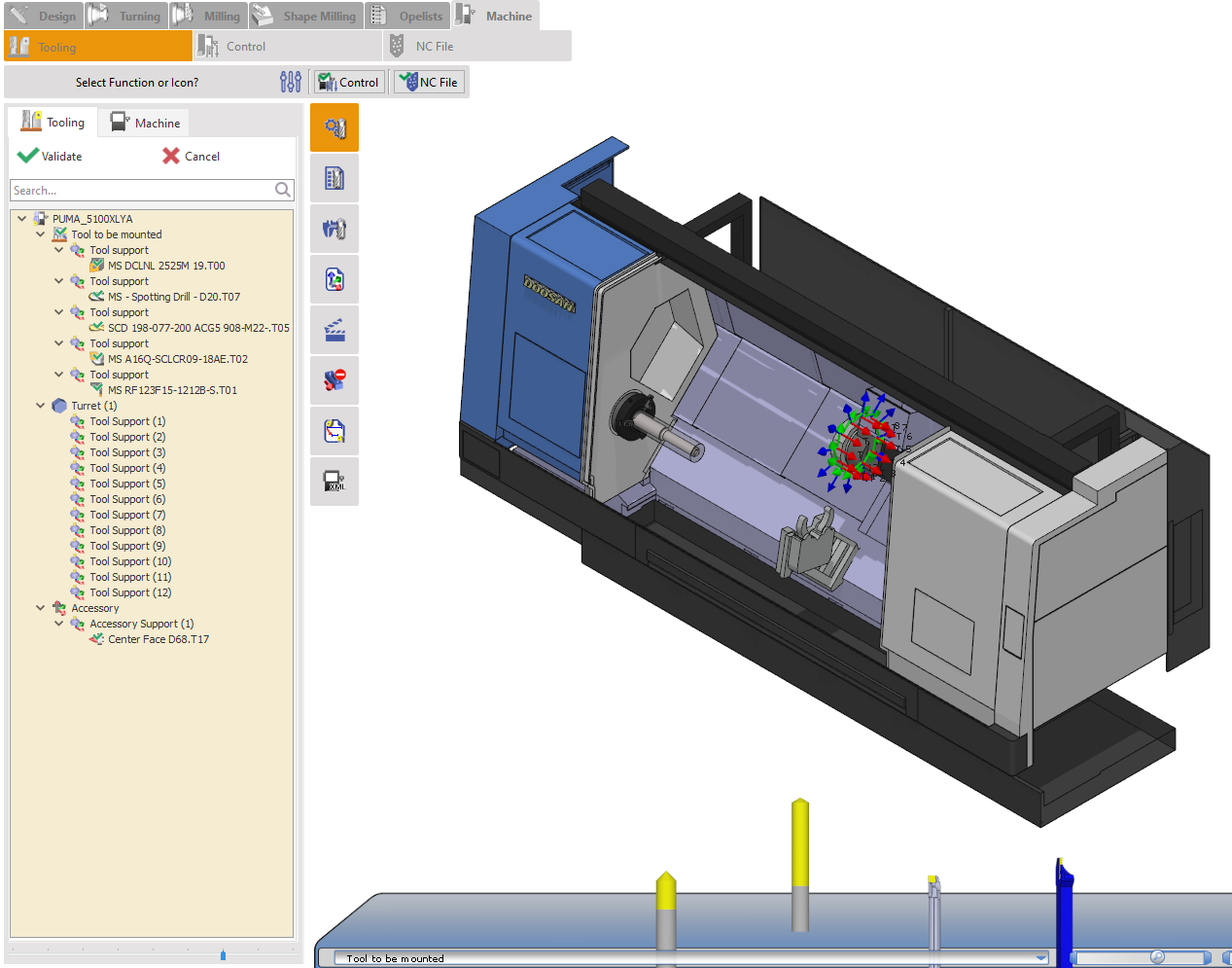

Dans l'interface Outillage MTO, vous trouverez un support en bas ( affiché dans Image 3 ) contenant les outils prêts à être montés. Pour monter manuellement un outil, faites simplement glisser-déposer le modèle 3D sur le support d'outil de la tourelle ou de la broche souhaitée, chacun étant étiqueté avec un système d'axes numéroté pour une identification facile.

Dans la section « Outil à monter » ( affiché dans l'image 1 ), vous pouvez monter des outils en les faisant glisser directement vers votre tourelle ou broche. Le processus de montage est simple :

1. Sélectionnez l'outil dans l'arbre d'outils

2. Faites-le glisser en maintenant le bouton gauche de la souris enfoncé

3. Relâchez le bouton et cliquez sur le support d'outil souhaité sur la tourelle ou la broche

Vous pouvez regarder ici une vidéo démontrant les différentes méthodes de montage manuel des outils sur une machine MTO.

Montage automatique

Cette option monte automatiquement les outils nécessaires à la pièce actuelle. Elle prend en compte les outils fixes existants et les filtres de montage d'outils définis.

Liste des outils

Obtenez une vue claire de tous les outils utilisés, de leurs positions sur la machine, des numéros de compensation, et plus encore.

Jauge des outils

Visualisez et modifiez facilement la longueur utile et les jauges X, Y et Z pour chaque outil. Un bouton « Jauge Y = 0 » dédié vous permet de définir rapidement toutes les jauges Y à zéro.

Plans d'usinage

Ce tableau affiche une liste de plans d'usinage, les axes utilisés pour chaque cycle et les valeurs de rotation possibles. Lorsque plusieurs options existent, un bouton apparaît pour vous permettre de choisir.

Scénario

Sélectionnez parmi une liste de scénarios disponibles en fonction de vos machines et outils (partie du concept WanaGO).

Blocage d'axe

Identifiez les cycles d'usinage qui utilisent des axes qui se croisent. Bloquez des axes spécifiques (broche ou tourelle) à une position souhaitée, forçant le programme à utiliser l'axe restant.

Synchronisation

Visualisez les synchronisations avec un diagramme temporel par canaux. Cela inclut le pourcentage d'occupation, les informations sur la broche et la tourelle, et permet une configuration dynamique des synchronisations entre les cycles.

Éditeur de commandes

Nouveau

Cette option supprime tous les outils actuellement montés sur la broche ou la tourelle, vous permettant de recommencer avec une nouvelle configuration d'outils.

Ouvrir

Ouvrir le fichier FMO existant

Enregistrer sous…

Enregistrer toute la configuration des outils sur la machine sous forme de fichier FMO

Affecter les outils de la machine

Liste des outils

Ouvrir la liste des outils

Supprimer tous les porte-outils

Supprimer tous les porte-outils solides sur la machine

Tout supprimer

Supprimer tous les outils et porte-outils montés sur la machine

Afficher

Pour masquer/afficher le support d'outils

Entraxe

Pour ajuster l'espacement entre les outils sur le support d'outils.

Insérer

Vous permet d'ajouter un porte-outil solide ou standard

Masquer

Masquer/Afficher l'outil et le porte-outil attachés dans le support d'outil sélectionné dans l'environnement 3D

Transparence

Rendre le composant sélectionné transparent dans l'environnement 3D

Tout masquer

Masquer le groupe de composants sélectionné dans l'environnement 3D

Tout rendre transparent

Rendre le groupe de composants sélectionné transparent dans l'environnement 3D

Changer de position

Permet de déplacer les composants du support d'outil actuel vers une autre position de montage d'outil dans la machine. Cela peut être vers une autre tourelle ou un autre support, une autre position de support d'outil sur la tourelle ou même une autre position de poche dans le même support d'outil si disponible.

Couper

Supprime les composants du support d'outil sélectionné (conservés dans le presse-papiers) qui peuvent être collés à une autre position de support d'outil.

Copier

Crée un duplicata de l'outil sélectionné dans le presse-papiers

Coller

Insère l'outil depuis le presse-papiers

Montage automatique sur

Montez automatiquement vos outils

Démonter le porte-outil

Démonter les porte-outils standard et son outil pour pouvoir remplacer le porte-outil

Indexer la tourelle

Pour les tourelles non coaxiales, affectez manuellement les positions des supports d'outils.

Paramètres

Les outils peuvent être ajustés en modifiant leur longueur effective (valeur réglable), en les traduisant ou en les faisant pivoter. Pendant le réglage, les valeurs de jauge de l'outil — Longueur effective, Translation X/Y/Z et Rotation Y/Z — sont calculées et affichées dynamiquement.

Paramètres de groupe

Il permet la configuration collective des paramètres des outils, par exemple pour les outils sur un support dans l'usinage de type suisse.

Inverser le sens de l'outil

Faire pivoter l'outil de 180 °.

Réglage optimal

Uniquement en fraisage, il passe automatiquement à la bonne longueur utile.

Informations

Permet d'obtenir les caractéristiques de l'outil, y compris la liste des cycles utilisant cet outil.
