Identifier les cycles d'usinage qui utilisent des axes qui se croisent. Bloquer des axes spécifiques (broche ou tourelle) à une position souhaitée, en forçant le programme à utiliser l'axe restant.

Introduction

En programmation CN, notamment lorsque l'on travaille avec des machines disposant de plus de cinq axes contrôlables, il est souvent nécessaire de fixer certains axes en place pour simplifier la commande de mouvement, réduire la complexité de la programmation ou résoudre les conflits entre les fonctions d'axes qui se chevauchent. GO2cam fournit des outils intégrés pour facilement bloquer des axes machine spécifiques —rotationnels ou de translation—de sorte que seuls les degrés de liberté nécessaires soient utilisés pendant les opérations d'usinage.

Le blocage des axes inutilisés ou redondants est essentiel pour garantir une orientation stable de l'outil, éviter les mouvements ambigus et obtenir des résultats cohérents dans les configurations multi-axes.

Machines multi-axes et axes simultanés

Les machines CN modernes peuvent inclure des axes supplémentaires au-delà de la configuration traditionnelle à 5 axes. Il peut s'agir de :

• Axes de translation tels que U, V ou W,

• Axes rotatifs à la fois sur la broche et la tourelle,

• Ou toute combinaison qui entraîne groupes d'axes redondants ou qui se croisent .

. Dans de tels cas, plusieurs axes pourraient être capables d'obtenir le même résultat. Pour garantir un mouvement de l'outil contrôlé et prévisible, l'un des axes qui se chevauchent doit être bloqué , tandis que l'autre est utilisé par le programme.

GO2cam effectue une analyse cinématique complète de la configuration de la machine — y compris la structure de la machine, la cinématique de la tête et la configuration (dispositif) — pour identifier tous les axes programmables. Il présente ensuite un tableau des axes qui peuvent être bloqués.

Utilisation de la fonction de blocage d'axe dans GO2cam

Comment bloquer les axes

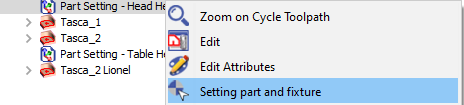

1. Ouvrez la « Réglage du montage et de la pièce » fonction (soit via le réglage de la pièce soit en cliquant avec le bouton droit sur le réglage de la pièce et en sélectionnant Réglage du montage et de la pièce ).

2. Accédez au Tableau de blocage d'axe qui affiche tous les axes définis dans la cinématique de la machine.

3. Identifier et sélectionner les axes à bloquer en les cochant dans la liste.

4. Entrez la position verrouillée souhaitée pour chaque axe :

   • Angulaire (par exemple, A0°, C180°) pour les axes rotatifs.

   • Linéaire (par exemple, U = 50 mm) pour les axes de translation.

5. Enregistrez la configuration et poursuivez la programmation de vos opérations. GO2cam calculera désormais les trajectoires d'outils en utilisant uniquement les axes déverrouillés restants.

Gestion des axes redondants ou simultanés

Certaines machines ont groupes d'axes simultanés , ce qui signifie que plusieurs axes peuvent influencer la même orientation de l'outil. Par exemple, la tourelle et la broche peuvent toutes deux fournir une rotation autour d'un axe commun. Dans ces cas :

• Un axe (par exemple, la tourelle) doit être bloqué à une position fixe.

• L'autre axe (par exemple, la broche) est utilisé dynamiquement par le programme FAO.

Cela empêche la duplication des commandes de mouvement et assure un mouvement de l'outil fluide et sans collision.

Quand utiliser le blocage d'axe

Utilisez le blocage d'axe dans GO2cam lorsque :

• La machine a plus de 5 axes programmables .

• Vous souhaitez éliminer le mouvement sur axes inutilisés ou redondants .

• Vous utilisez dispositifs complexes où la pièce doit rester dans une orientation fixe.

• Vous programmez des opérations qui reposent sur une référence rotationnelle ou linéaire cohérente .

• Vous souhaitez simplifier le comportement cinématique pour une opération donnée en supprimant les degrés de liberté supplémentaires.
