Présentation
|
Cette commande permet de changer la face de posage manuellement. Par exemple, vous pouvez définir comment programmer le retournement d'une pièce. |
Retournement d'une pièce
Sur votre machine, après usinage d'un côté d'une pièce, vous devez généralement déverrouiller manuellement la pièce et la verrouiller de l'autre côté pour l'usinage. Vous pouvez facilement programmer cette action dans GO2cam et générer 2 fichiers CN différents, mais dans un seul fichier PCE !
Le processus est le suivant :
-
Créer le plan de travail opposé au plan de RÉFÉRENCE.
-
Sur ce plan de travail, vous pouvez programmer les opérations de l'autre côté.
-

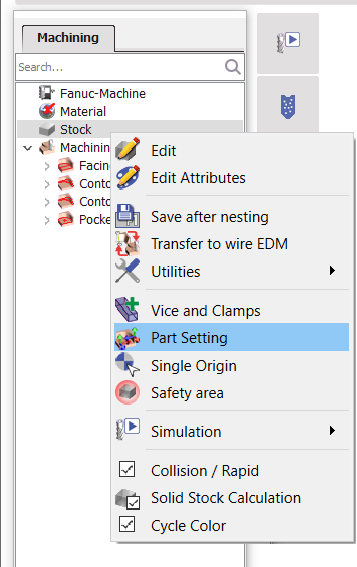

Définir Posage pièce : cette commande permet de changer le système de coordonnées pour le calcul de certaines opérations. Faites un clic droit sur la ligne Brut , puis choisissez Posage pièce.
Vous devez définir 2 posages : un pour le plan de RÉFÉRENCE, situé au début de la gamme d'opérations, un pour l'autre côté en choisissant le plan de travail créé.
-
Finally, define 2 different N° de Set , one for each setting. You can generate 2 NC files, 1 for each face machined.
|
|
|
|
|
