La fonction " Ensemble " permet d'aborder et de gérer des programmes CN complexes. Elle permet de regrouper des opérations en fonction des critères de l'utilisateur, rendant votre programme plus organisé et plus facile à éditer.

Accès à "Ensemble" :

  1. Cliquez avec le bouton droit sur "Usinage", puis sélectionnez "Gamme d'usinage".

  2. Ceci ouvrira le menu " Gamme d'usinage ".

Un double-clic sur Icône Usinage ouvre la fenêtre Gamme d'usinage.


Grouper les opérations avec "Ensemble" :

Dans la liste des opérations, la colonne "Ensemble" permet d'attribuer des numéros pour regrouper les opérations liées.

Par exemple, vous pouvez regrouper les opérations par :

  • Paramètres de pièce : Assign the same number to operations that use the same settings (e.g., top face, bottom face, side face).

  • Outils : Regrouper les opérations qui utilisent le même outil pour faciliter la gestion du trajet d'outil.

  • Opérations : Regrouper les opérations similaires (par exemple, toutes les passes d'ébauche, toutes les passes de finition).

Cet exemple montre le regroupement des opérations en fonction de leurs paramètres de pièce associés

Contrôle de la sortie avec "Ensemble" :

  • Le numéro attribué à un "Ensemble" détermine si l'opération apparaît dans le programme CN final : Numéros d'ensemble sélectionnés : Les opérations avec le numéro d'ensemble sélectionné seront incluses dans le programme CN.

  • Numéros d'ensemble non sélectionnés : Les opérations dont les numéros d'ensemble ne sont pas sélectionnés seront exclues du programme CN et seront marquées d'une "Icône Ensemble avec une croix rouge" indiquant leur exclusion.

Dans cet exemple, seule la face inférieure a été sélectionnée.

Génération du programme CN :

  • Une fois que vous avez attribué des numéros d'ensemble, vous pouvez générer le programme CN.

  • Le programme n'inclura que les opérations avec les numéros d'ensemble sélectionnés.

Dans cet exemple, ‘ Ensemble automatique lors de la sélection ’ peut être utilisé pour générer les opérations de la face inférieure. Il suffit de cliquer avec le bouton droit sur les opérations souhaitées et de choisir "Ensemble automatique lors de la sélection" dans le menu.

  • Ensemble automatique lors de la sélection will automatically assign unique numbers to selected operations, simplifying the process.


Tips:

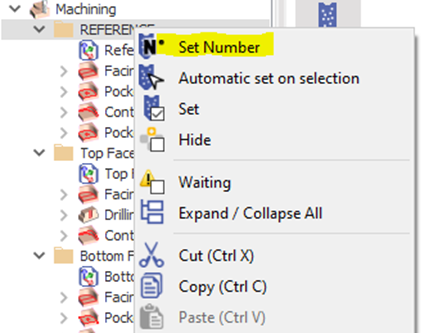

  • Cliquez avec le bouton droit sur les dossiers : Attribuez des " numéros d'ensemble " à des dossiers entiers d'opérations pour une organisation plus rapide.


(blue star) This video walks you through using the 'Set' function to generate NC programs by tool being used.

(blue star) Cette vidéo montre comment définir les paramètres de pièce et utiliser 'Ensemble' pour générer des programmes CN pour des Paramètres de pièce .

NC Output toolwise.png

Part Setting-20240809-113145.png

Groupe d'ensembles

What are SET Groups?

  • Un moyen d'organiser et de sélectionner rapidement les opérations d'usinage pour la simulation et la génération du code du programme CN (blocs ISO).

  • Objectif : rendre l'utilisation du filtre "ensemble d'usinage" plus efficace, par rapport à l'état "lot" moins adapté.

image-20240703-104522.png image-20240703-104728.png

How to Use Set Groups:

  1. Accès : Recherchez l'option "Groupe d'ensembles" dans l'arborescence du menu d'usinage.

  2. Chargement des groupes :

    • Les groupes sont créés et enregistrés sous forme de fichiers ".GSU" (Groupe d'usinage d'ensemble).

    • Une fois chargés, une liste des groupes disponibles apparaît.

    • Ces groupes sont enregistrés dans le logiciel et n'ont pas besoin d'être rechargés à chaque fois.

Creating SET Groups:

  1. Menu Edition : Ouvrez le menu "Edition" dans la fonction Groupe d'ensembles.

  2. Définition du groupe :

    • Une fenêtre apparaît où vous pouvez définir les groupes et leurs ensembles actifs associés.

    • Créez différents groupes pour différents besoins.

    • Chaque groupe peut contenir une liste d'ensembles actifs (opérations d'usinage).

    • Les numéros d'ensemble vont de 0 à 255.

    • Le même numéro d'ensemble peut être inclus dans plusieurs groupes.

  3. Activation/désactivation des ensembles :

    • Utilisez les cases à cocher pour activer/désactiver les ensembles individuels au sein d'un groupe.

    • Cliquez sur une ligne (0-9) pour activer/désactiver tous les ensembles de cette plage.

    • Cliquez sur un en-tête de colonne pour basculer tous les ensembles de cette colonne.

    • Cliquez sur la case à l'intersection des lignes et des colonnes pour basculer tous les ensembles.

  4. Gestion des groupes :

    • Utilisez les fonctions d'arborescence pour ajouter, renommer, supprimer, copier et coller des groupes.

    • La fonctionnalité de glisser-déposer permet une organisation facile des groupes.

  5. Enregistrement des groupes :

    • Une fois définis, enregistrez l'ensemble de groupes sous forme de fichier ".GSU" dans le répertoire "lay" désigné.


Exemple : Machine à deux broches :

Imaginez une machine avec deux broches. Vous souhaitez créer différents programmes pour les différentes phases de production :

  • Programme de démarrage (machine vide) : La machine est initialement vide, avec une nouvelle pièce sur la broche principale.

  • Programme en boucle (cycle de production) : La machine produit activement, usinant deux pièces simultanément.

  • Programme de fin (production terminée) : Seule la pièce finie reste sur la broche de reprise.

Les groupes d'ensembles vous permettent de définir des ensembles pour chaque programme (cycles de démarrage, de boucle et de fin). En activant ou désactivant des ensembles spécifiques, vous pouvez générer et simuler les trois programmes distincts nécessaires à ce scénario.
