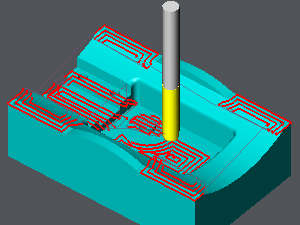

GO2cam recherche les zones topologiques où la pente est nulle , et applique un cycle de poche 2D à ces zones.

Points clés

Ce cycle est un complément de cycles travaillant sur des niveaux de Z.

Cette finition respecte les surépaisseurs Z sur les faces planes en appliquant la même surépaisseur que celle définie dans le cycle précédent (ébauche ou finition effectuée auparavant).
Ce cycle doit être évité avant l'usinage complet des faces verticales afin d'empêcher la fraise de rencontrer une matière excessive. Par conséquent, une opération d'ébauche, une opération de finition ou un contournage 2D doit être programmé avant ce cycle afin d'éviter la rupture de l'outil ou le marquage des faces verticales.

Zone de dialogue	Paramètres
Sécurité (en Z)	Altitude du plan de sécurité	Distance de sécurité
Approche et retour en Z	Altitude d'approche	Altitude de rétractation
Approche et retour en Z	Altitude de retour
Plongée Z	Plongée	Epaisseur
	Ray hélice mini.	Ray Ramping mini.
	Ray zone usi mini	Angle de plongée
Gestion des rapides	Mouvements : Rapide, G1 Fmax, G0/G1 Fmax	Distance de sécurité Fmax
Gestion des rapides	% rapide/Fmax
Sécurité (en XY)	Distance de sécurité XY	Ds/Queue d'outil
Sécurité (en XY)	Gestion du porte-outil

Zone de dialogue	Paramètres
Conditions de coupe	Qualité	Vitesse de coupe
	Avance par dent	Sens de rotation de la broche
	Niveau	Vitesse de rotation
	Avance	Avance de plongée
	Numéro de gamme	Numéro d'arrosage
	Arrosage spécifique
Numérotation des outils	Numéro d'outil	Numéro spécifique
Numérotation des outils	Numéro de compensation de longueur	Nb de compens. de diamètre
Champs utilisateurs	Commentaire	Moyen de contrôle
Champs utilisateurs	Ensemble de fraisage

Zone de dialogue	Paramètres
Comportement sur les brides et les composants	Gestion des collisions	Décalage XY
Comportement sur les brides et les composants	Zone de sécurité	Décalage Z
Optimisation du trajet	Tolérance de la zone de reprise	Traiter le recouvrement maxi
	Coef de réduction d'avance	Coef de recouvrement maxi
	Type de rayon HSM	Rayon de la boucle HSM
	Rayons sur le contour
Calcul des courbes	Tolérance de la courbe	Segmentation de la courbe
Calcul du trajet	Décomposition des arcs du trajet	Tolérance de décomposition des arcs
