Cycle : Poche, Poche+Finition, Reprise poche, Ebauche/Reprise, Poche - Forme, Fini face plane
|
|
Définition
GO2cam permet un recouvrement jusqu'à 100 % du diamètre de l'outil. Pour enlever toute la matière avec un tel recouvrement, les trajets incluent du piquage ou des boucles lissées (Alpha ou Omega).
Avec un recouvrement maximum, le temps d'usinage pour cette opération est optimal et le trajet reste très sûr.
|

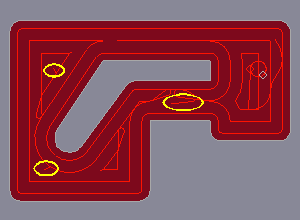

Exemple de piquage mis en évidence avec une jaune ellipse. Ces mouvements ne sont pas toujours optimaux. |
|
Pour définir des boucles lisses, choisissez l'option nécessaire entre alpha ou omega et entrez la valeur du rayon nécessaire, Rayon boucle UGV .
Lors de la définition de grands recouvrements dans les poches, il peut y avoir des pics de trajets dans les coins. Un rayon sur la passe de contour latérale peut également être défini pour la suppression des angles vifs.

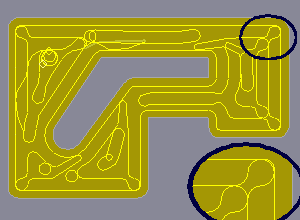

Boucles alpha |

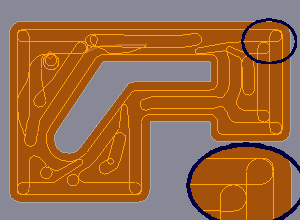

Boucles oméga |
|
|
|
|
