Cycle : Poche millyuGO, millyuGO, Poche balayage, Poche, Poche+Finition, Reprise poche, Poche Zrappel, Balayage Zrappel, Tréflage poche, PAM, Ebauche/Reprise, Balayage ébauche, Poche - Forme, Surfaçage - Forme, Fini face plane, Isoparamétrique 3X, Isoparamétrique 5X
Définition
|
Le recouvrement est défini comme l'espace entre les passes d'un outil pendant une opération. Recouvrement (Rapport outil) est le rapport de l'espace entre la passe sur le diamètre de l'outil. Valeur de recouvrement (Ae) est la distance parcourue en XY par l'outil pour la passe suivante. |
|
|
La formule pour la valeur de recouvrement : Distance XY = Diamètre de l'outil x Recouvrement (avec 0< Recouvrement <1) Exemple : Diamètre de l'outil = 10 mm Recouvrement = 0.8 Par conséquent, Distance = 10 mm x 0.8 = 8 mm |
|
|
|
|
Crête en XY
|
Option disponible avec une fraise hémisphérique ou une fraise torique. Il gère la hauteur de matière restante au fond de la poche. La modification de cette valeur modifie le recouvrement et le nombre de passes XY générées. |
|
Respecter la crête
|
Il permet au générateur de trajectoire d'éviter les mouvements de piquage dans les régions angulaires lors de l'utilisation d'un outil à rayon. La trajectoire est ajustée pour suivre un mouvement festonné continu, assurant des transitions en douceur, une réduction des vibrations et une meilleure finition de surface dans les coins ou les angles de trajectoire vifs. |
|

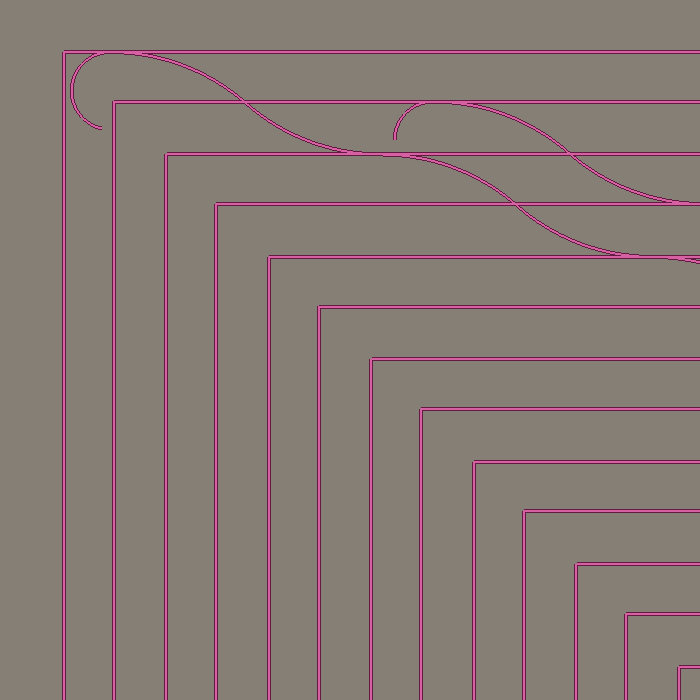

Trajectoire générée avec Respect de la crête défini sur
Non
.
Remarquez qu'aucun mouvement de piquage n'est généré. |

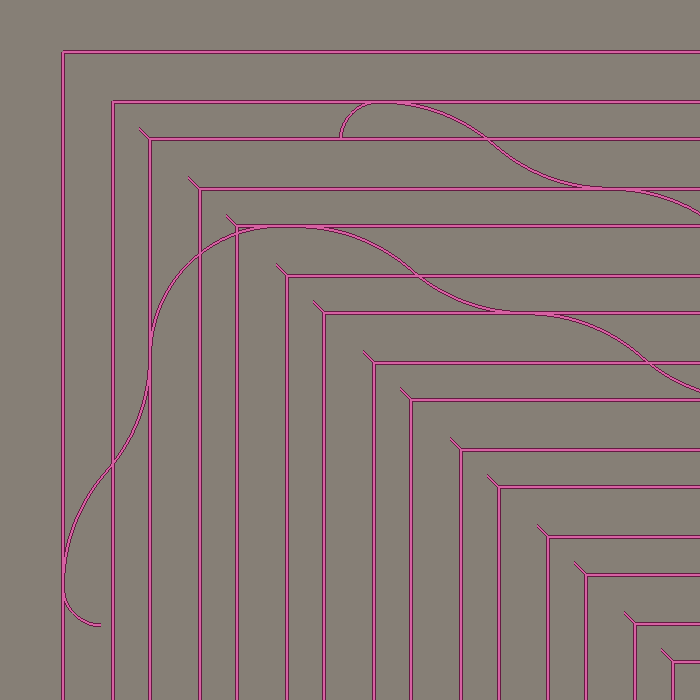

Trajectoire générée avec Respect de la crête défini sur
Oui
Remarquez un mouvement de piquage généré dans les coins. |

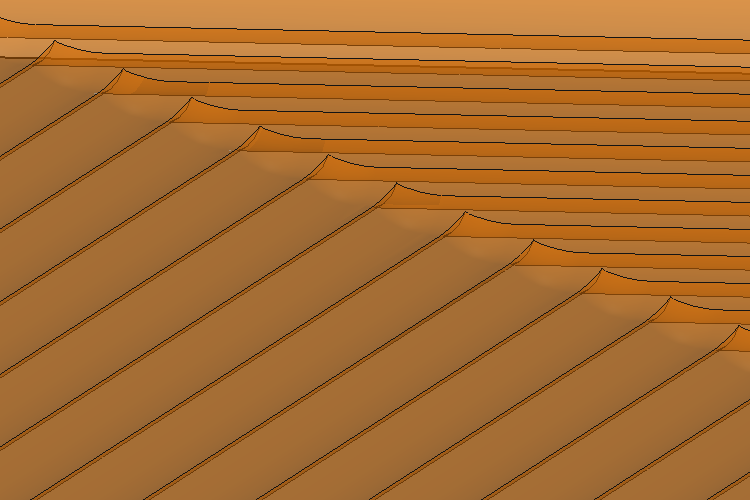

Pièce après usinage avec Respect de la crête défini sur
Non
.
Remarquez que les pics sont plus hauts que la hauteur de la crête. |

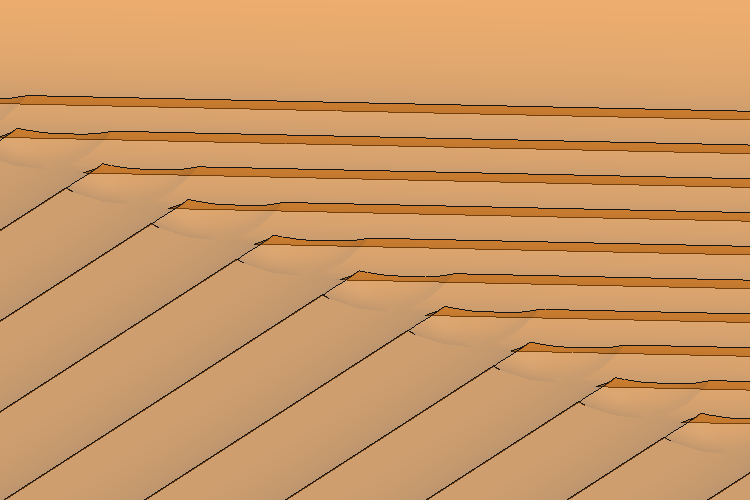

Pièce après usinage avec Respect de la crête défini sur
Oui
.
Remarquez la réduction des pics pour correspondre à la hauteur de la crête. |
