Definition

Möglichkeit, das Werkzeug zu wechseln während eines Bearbeitungszyklus ! Der Wechsel kann manuell oder automatisch erfolgen (Werkzeugwechsler). Dieser Befehl ist sehr nützlich, wenn Bearbeitungsvorgänge sehr lange dauern: Bearbeitung von harten Materialien, Vertikaldrehen…

▶️ Sie können sich ein Video am Ende der Seite ansehen: hier klicken

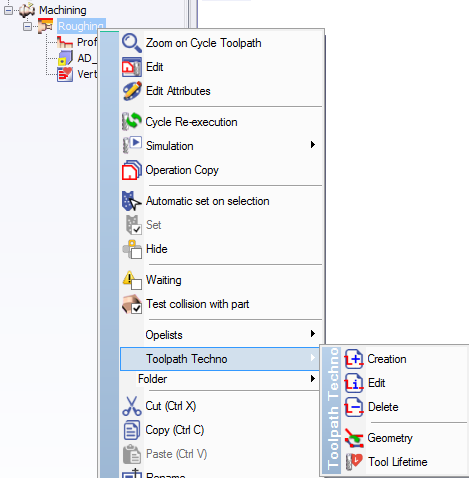

Zugriff auf den Befehl

Der Zugriff erfolgt nur im Bearbeitungsbaum.

Es gibt 2 Möglichkeiten.

Einstellungen

  • Aktion:

    • Manuell : Werkzeug zurückziehen, Maschine anhalten, dann manueller Werkzeug- oder Einsatzwechsel, Neustart der Bearbeitung

    • Schwesterwerkzeug : Werkzeug zurückziehen, automatischer Werkzeugwechsel, Neustart der Bearbeitung

  • Definieren Sie die Werkzeugdauer, die für die Berechnung verwendet wird

  • Die Toleranz ermöglicht es, die Ausfahrposition entsprechend den vorhandenen Anfahr-/Rückführpunkten zu fördern

  • Das Ausfahren kann direkt, mit Bogen, mit Bogen+Länge erfolgen

  • Einstellungen für Anfahr- und Rückführpunkte

Werkzeugtabelle: Rechtsklick im Hintergrund um auf die Optionen zuzugreifen

  • Werkzeuge hinzufügen automatisch oder manuell

  • Nummerieren Sie die Werkzeuge

Anzeige

Nach der Validierung werden einige Symbole angezeigt, um über den Werkzeugwechsel zu informieren:

  • im Bearbeitungsbaum, im Strategie-Symbol

  • im Werkzeugweg

  • für MTE-Benutzer im Gantt-Diagramm

▶️ Sie können sich ein Video zum Tool Life Management ansehen:

Tool Life Management (Sister Tools).png

Andere Regeln, die in MTE angewendet werden

  • Die automatische Montage erfolgt entsprechend der Erstellung von Schwesterwerkzeugen

  • Jedes duplizierte Werkzeug ist unabhängig und kann einen anderen Halter, seine eigenen Einstellungen usw. haben.

  • Beim Drehen werden Werkzeuge auf demselben Revolver dupliziert

  • Flash-Werkzeuge werden verwaltet!

Hier ist ein weiteres Video, das die Schwesterwerkzeuge Funktion in einer Fräsmaschine zeigt, die die automatische Montage von Werkzeugen in einer Werkzeugmaschinenumgebung ( MTE ).

Sisters Tools automounting.png
