Darstellung

Automatische Optimierung der Schneidenlänge und der Nutzbare Länge des Werkzeugs entsprechend der Größe des festen Teils.

Diese Funktion läuft nur, wenn ein fester Teil vorhanden ist.

(blue star) Sie können sich unten auf der Seite ein Video ansehen: Hier klicken

Hinweise und Nutzungseinschränkungen

Hinweise:

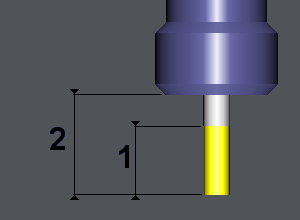

  • die Schneidenlänge [ 1 ] ist ein Wert, der auf der Werkzeugseite definiert ist. GO2cam verwaltet Kollisionen zwischen dem Werkzeug und dem zu bearbeitenden Teil gemäß dem Wert der Schneidenlänge.

  • die Nutzbare Länge [ 2 ] ist auch auf der Werkzeugseite definiert. Es ist die Position des in einem Werkzeughalter montierten Werkzeugs.

Einschränkungen: die Funktion läuft, wenn:

  • ein Werkzeughalter definiert ist,

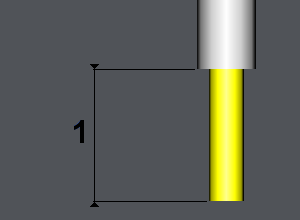

  • der Werkzeugschaftdurchmesser größer als der Werkzeugdurchmesser ist (der Schaft ersetzt in diesem Fall den Halter)

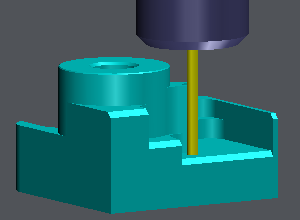

Dieses Beispiel rechts zeigt die Bearbeitung der Tasche.

Die Schneidenlänge des Werkzeugs reicht nicht aus, um die gesamte Tasche zu bearbeiten.

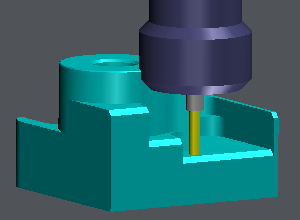

Die Nutzlänge reicht auch nicht aus, es gibt Kollisionen zwischen dem Halter und dem Teil.

So aktivieren Sie die Funktion Optimale Ausspannung des Komplettwerkzeugs

Klicken Sie im Bearbeitungsbaum mit der rechten Maustaste auf den gewählten Zyklus. Wählen Sie Werkzeugweg Techno , dann Optimale Ausspannung des Komplettwerkzeugs .

Das folgende Dialogfeld wird angezeigt:

  • Links steht der Name des im Zyklus verwendeten Werkzeugs als Information

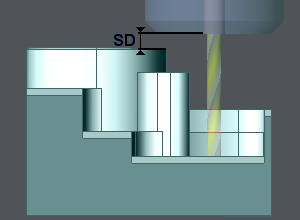

  • Sicherheitsabstand: Wert, der zur Teilgröße hinzugefügt werden soll. Sie können einen beliebigen Wert eingeben.

  • Nutzbare Länge:

    • das erste Feld ist der aktuelle Wert, der von der Werkzeugseite übernommen wird. Er wird als Information angezeigt.

    • der zweite Wert wird von GO2cam berechnet: Teilegröße + Sicherheitsabstand .

  • ROTES KREUZ : to cancel the function

  • GRÜNES HÄKCHEN : to validate and apply the value calculated by GO2cam.

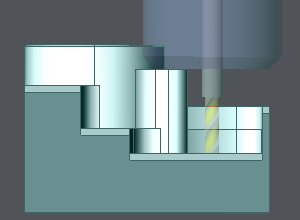

Wenn Sie die Funktion Optimales Werkzeug bestätigen, wird der berechnete Wert automatisch angewendet auf der Werkzeugseite angezeigt.

Sie können die Änderung sofort simulieren und sehen.

(blue star) Sie können sich ein Video über zwei Möglichkeiten der Verwendung der optimalen Werkzeugfunktion in Bezug auf den Sicherheitsabstand des Werkzeugs ansehen.
