Einführung

Die Verwaltung von Drehwerkzeugen in MTE ist viel komplexer als bei Fräswerkzeugen, da es verschiedene Optionen und Positionen für die Werkzeugmontage in Drehfräs- und Swiss-Maschinen gibt. Die Prozesse zum Montieren und Einstellen von Drehwerkzeugen in MTE werden im Folgenden detailliert beschrieben.

Prozess für Werkzeuge ohne vorherige Werkzeugaufnahmen

Im Allgemeinen ist es Es wird davon abgeraten, Werkzeugaufnahmen für Drehwerkzeuge während des Programmierprozesses einzurichten.

Die Prozesse in MTE zum Laden der Werkzeuge in die Maschine werden im Folgenden beschrieben:

Einfügen von Haltern

1/ Individuelles Einfügen

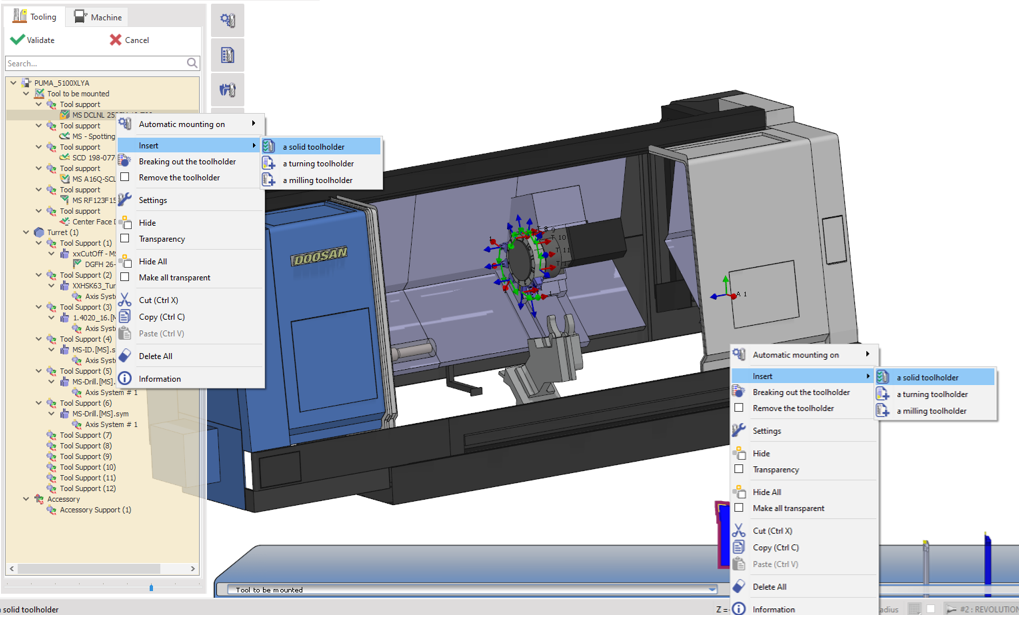

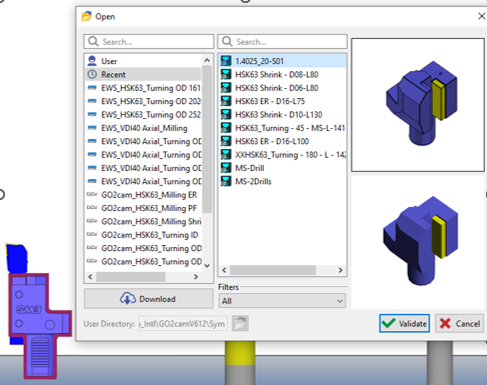

Klicken Sie mit der rechten Maustaste auf das Werkzeug im Baum oder im Werkzeugmagazin und wählen Sie Einfügen. Wir können eine Standard- oder Volumenwerkzeugaufnahme auswählen, um sie zu diesem Werkzeug hinzuzufügen.

Wiederholen Sie dies für jedes der Werkzeuge, um die jeweiligen Werkzeugaufnahmen hinzuzufügen.

fc7a8f76-e2bf-494c-99ee-c09599f83674.png Individual Toolholder insertion 2-20250818-112423.PNG

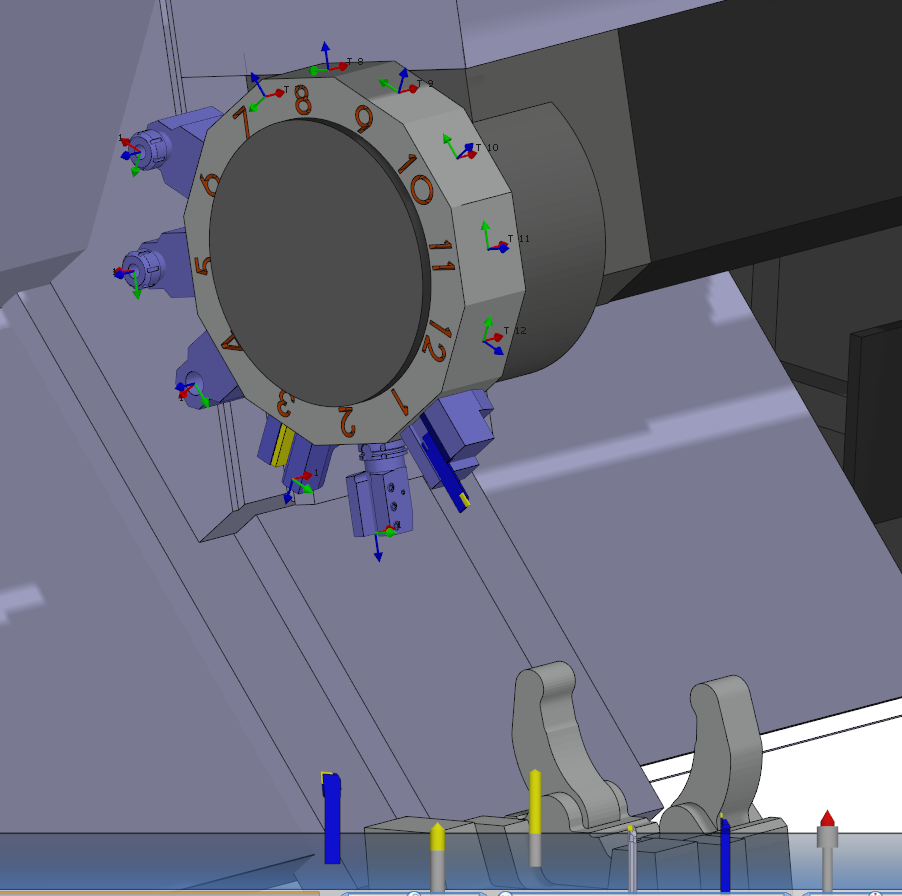

2/ Fixe Werkzeuge (Werkzeugaufnahme FMO)

Wenn eine FMO-Datei mit bereits vorgeladenen Werkzeugaufnahmen vorhanden ist, laden Sie einfach die Datei, um die Halter in ihren jeweiligen Positionen auf den Revolvern/Racks zu montieren.

An diesem Punkt können Sie die Werkzeuge einzeln an den Werkzeugaufnahmen montieren oder die automatische Montagefunktion verwenden.

FMO Toolholder.PNG

Dieses Video zeigt die verschiedenen Möglichkeiten zur Verwaltung von Werkzeugaufnahmen in GO2cam, einschließlich des Einfügens, Kopierens, Anwendens und Ersetzens von Haltern direkt aus dem Werkzeugmagazin über Kontextmenüs. Sehen Sie sich diese flexiblen Optionen in Aktion an und erfahren Sie, wie Sie Ihre Werkzeugkonfiguration effizient organisieren können.

Toolholder management in MTE tooling.png

Werkzeugmontagemethoden

Es gibt mehrere Möglichkeiten, Werkzeuge manuell montieren in MTE. Eine spezielle Auto-Montagefunktion wird ebenfalls bereitgestellt, um den gesamten Montageprozess zu automatisieren. Die Montagemethoden werden im Folgenden detailliert beschrieben:

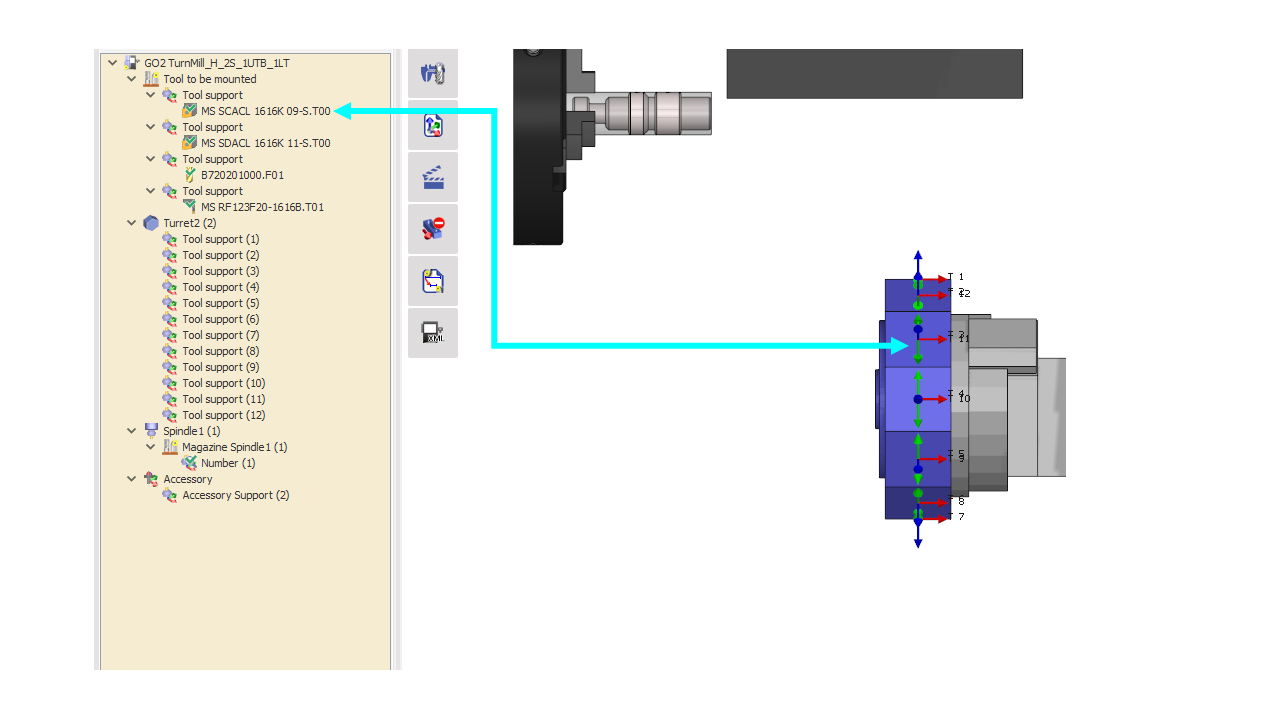

  1. Verwenden von Drag & Drop im Werkzeugbaum

Im Werkzeugmenü finden Sie einen Abschnitt mit der Bezeichnung ‘Zu montierendes Werkzeug’ . Jeder Werkzeugträger in diesem Abschnitt enthält ein Werkzeug, das montiert werden muss. Um ein Werkzeug manuell zu montieren, ziehen Sie es einfach per Drag & Drop aus dem Abschnitt Zu montierendes Werkzeug auf einen verfügbaren Werkzeugträger auf Ihrem Revolver oder Ihrer Spindel.

Beispiel:
In den bereitgestellten Bildern wird das Werkzeug ‘MS RF 123F20-16168.T01’ auf Revolver 2, Werkzeugträger (1) .

  1. Bild 1 zeigt die Ausgangsposition des Werkzeugs im Abschnitt ‘Zu montierendes Werkzeug’ .

  2. Bild 2 zeigt das Werkzeug, nachdem es auf dem Revolverwerkzeugträger platziert wurde.

Bild 1
Bild 2
  1. Drag & Drop des 3D-Werkzeugs vom Rack zum Revolver/Spindel

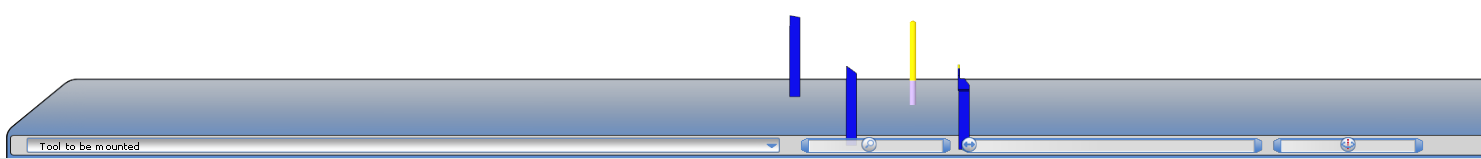

In der MTE-Werkzeugbestückungsschnittstelle finden Sie ein Rack am unteren Rand( dargestellt in Bild 3 ), das Werkzeuge enthält, die zur Montage bereit sind. Um ein Werkzeug manuell zu montieren, ziehen Sie das 3D-Modell einfach per Drag & Drop auf den gewünschten Revolver- oder Spindelwerkzeugträger, die jeweils mit einem nummerierten Achsensystem zur einfachen Identifizierung gekennzeichnet sind.

  1. Drag & Drop vom Werkzeugbaum zum Revolver/Spindel.

Im Abschnitt "Zu montierendes Werkzeug" ( dargestellt in Bild 1 ) können Sie Werkzeuge montieren, indem Sie sie direkt auf Ihren Revolver oder Ihre Spindel ziehen. Der Montageprozess ist einfach:

  1. Wählen Sie das Werkzeug im Werkzeugbaum aus

  2. Ziehen Sie es, während Sie die linke Maustaste gedrückt halten

  3. Lassen Sie die Taste los und klicken Sie auf Ihren gewünschten Werkzeugträger auf dem Revolver oder der Spindel


Hier können Sie sich ein Video ansehen, das die verschiedenen Methoden zur Durchführung der manuellen Werkzeugmontage auf einer MTE-Maschine demonstriert.

mnaual tool mounting.png

  1. Automatische Montage

Diese Funktion automatisiert den Prozess der Montage jedes Werkzeugs an seinen jeweiligen Werkzeugaufnahmen auf den Revolvern/Racks mit nur wenigen Klicks. Die Software optimiert und positioniert die Werkzeuge basierend auf einigen Regeln und vorherigen Einstellungen.

Dies ist vorteilhaft, um die Prozesswiederholbarkeit zu verbessern und den Werkzeugmontageprozess erheblich auf nur wenige Sekunden zu verkürzen!

Weitere Details zur automatischen Montagefunktion finden Sie auf der entsprechenden Seite hier.

Der Werkzeuge der Maschine zuordnen Befehl ermöglicht es Benutzern, Platzhalterwerkzeuge schnell durch die tatsächlich montierten Werkzeuge aus der FMO-Datei zu ersetzen, indem sie mit der rechten Maustaste auf die Maschine oder den Abschnitt Zu montierendes Werkzeug klicken. Die kompatiblen Werkzeuge werden automatisch montiert. Nach dem Austausch kann der Montageprozess wie gewohnt abgeschlossen werden.
Sehen Sie sich ein Video an, das die Funktionsweise des Befehls auf der rechten Seite demonstriert.

HELP - MTE - Assign tools of machine-20251002-072623.png

Prozess für Werkzeuge mit Werkzeugaufnahmen

Benutzer können es auch vorziehen, während des Programmierprozesses mit Werkzeugaufnahmen zu arbeiten, die an den Werkzeugen befestigt sind.

In MTE kann der Benutzer das Werkzeug/Werkzeugaufnahmen-Paar entweder manuell oder mit automatischer Montage direkt an den erforderlichen Positionen montieren.

Wechseln der Werkzeugaufnahme

Für den Fall, dass die anfänglich montierte Werkzeugaufnahme nicht geeignet ist, hat der Benutzer die Möglichkeit, sie zu wechseln oder durch eine andere zu ersetzen.

Wenn die Werkzeugaufnahme während des Programmierprozesses eingefügt wird, wird in MTE die Werkzeug/Werkzeugaufnahmen-Konfiguration als eine einzelne Einheit betrachtet. GO2cam bietet einige Funktionen, wie unten beschrieben, die Manipulationen der Werkzeugaufnahme ermöglichen.

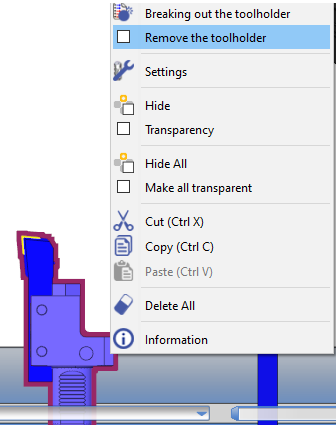

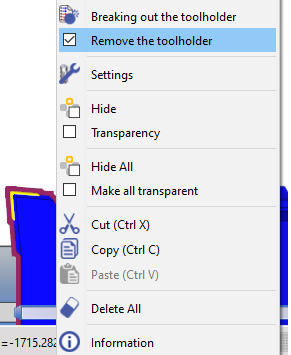

Werkzeugaufnahme entfernen

Wenn das Werkzeug/die Werkzeugaufnahme als eine einzelne Einheit betrachtet wird, entfernt die Aktivierung dieser Funktion (Ankreuzen des Kästchens) die Werkzeugaufnahme, während ihre Historie erhalten bleibt.

Wenn die Funktion deaktiviert ist, wird das Werkzeug auf seine ursprüngliche Werkzeug/Werkzeugaufnahmen-Konfiguration zurückgesetzt.

Remove Toolholder 1.PNG Remove Toolholder 2.PNG

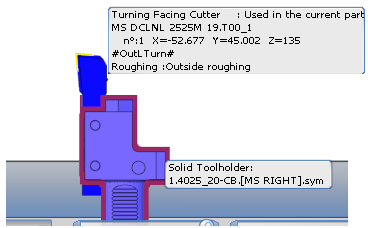

Werkzeugaufnahme ausbrechen

Diese Funktion trennt das Werkzeug und die Werkzeugaufnahme in 2 separate Einheiten.

Der Benutzer kann die Werkzeugaufnahme löschen und eine andere einfügen oder einfach die Werkzeugaufnahme mit dem Befehl Werkzeugaufnahme ersetzen ändern.

Wenn die Werkzeugaufnahme gelöscht wird, wird die Funktion Werkzeugaufnahme entfernen automatisch aktiviert.

Breakout Toolholder 1.PNG Breakout Toolholder 2.PNG

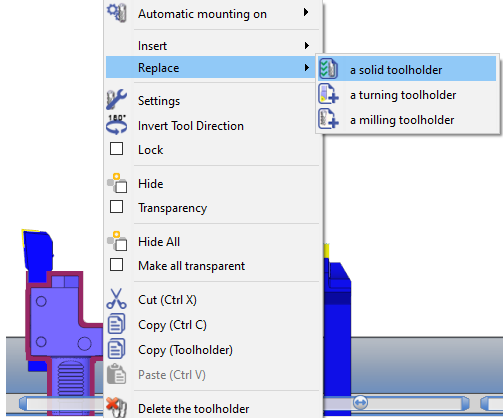

Werkzeugaufnahme ersetzen

Wenn der Benutzer mit der rechten Maustaste auf die aktuelle Werkzeugaufnahme (separate Einheit) klickt, kann der Befehl Ersetzen verwendet werden, um zu einer anderen Volumen- oder Standardwerkzeugaufnahme zu wechseln.

Wenn die ersetzte Werkzeugaufnahme gelöscht wird, wird die Funktion Werkzeugaufnahme entfernen automatisch aktiviert.

Bei Deaktivierung der Funktion wird das Werkzeug auf seine ursprüngliche Werkzeug/Werkzeugaufnahmen-Konfiguration als eine einzelne Einheit zurückgesetzt.

Replace the toolholder.PNG

Bewegen und positionieren Sie Werkzeugaufnahmen schnell im Werkzeugbestückungsmenü von GO2cam mit Drag-and-Drop- und Pop-up-Optionen und vergleichen Sie dann Ihre Werkzeugkonfiguration mit dem Werkstück mit der Indexierungsfunktion.

Change position and Indexing of Turret.png
