Definition

Um Werkzeuge und Werkzeugaufnahmen mit spezifischen Eigenschaften (Längenkorrektur, Durchmesser, Nutzlänge usw.) zu speichern, können wir Werkzeugdateien (.FMO) erstellen.

Diese Dateien ermöglichen es, mehrere Werkzeug- und Werkzeugaufnahmekonfigurationen zu speichern, um sie später an der Maschine zu verwenden. Außerdem ist eine FMO-Datei unabhängig von der Maschine und kann für mehrere Maschinen verwendet werden.

FMO-Dateien erstellen

Es gibt 3 Methoden, um die Werkzeugkonfiguration in FMO-Dateien zu speichern.

Ohne ein Teil:

  1. Laden Sie eine Maschinendatei einschließlich einer 3D-Modelldatei (.mcb)

  2. Im MTE-Werkzeugmenü fügen Sie einige Werkzeuge und/oder Werkzeugaufnahmen auf den Werkzeugträgern ein

  3. Bestätigen → die FMO-Datei wird im Kinemac-Ordner gespeichert.

Ohne ein Teil, aber mit festen oder vorbereiteten Werkzeugen in der Maschinendatei:

  1. Laden Sie diese Maschinendatei einschließlich einer 3D-Modelldatei (.mcb)

  2. Klicken Sie im MTE-Werkzeugmenü auf Auto Mounting ,

  3. Bestätigen → die FMO-Datei wird im Kinemac-Ordner gespeichert.

Mit einem bearbeiteten Teil:

  1. Das Teil wird mit mehreren Werkzeugen programmiert

    1. Klicken Sie im Hintergrund

    2. oder klicken Sie im Baum auf den Namen der Maschine oder Komponente (Spindel, Revolver)

  2. Wählen Sie Speichern unter…

  3. die FMO-Datei wird im Kinemac-Ordner gespeichert.

Saving FMO.png

Right click on Tree.png

FMO-Dateien verwenden

  1. Wenn Sie die Maschine auswählen, bearbeiten Sie die Maschine und wählen Sie die gewünschte feste Werkzeugdatei im Bearbeitungsmodul (Drehen, Fräsen).

  2. In der Maschinendatei:

  • Gehen Sie zur Registerkarte Kinematik

  • Wählen Sie die gewünschte FMO-Datei

  • Klicken Sie auf OK und speichern Sie die Änderungen unter der Maschine.

Rechtsklick auf die Maschine
In der Maschinendatei

Option Systematisches Update in der Maschinendatei:

  • NEIN : eine Änderung im Werkzeugmenü ändert NICHT die FMO-Datei.

  • JA : eine Änderung im Werkzeugmenü ändert die FMO-Datei → Die FMO-Dateien folgen automatisch dem Zustand der Werkzeuge in der Maschine.

(blue star) This video shows the creation and the definition of FMO file in the machine file.

Creation of FMO file-20240814-074235.png

Werkzeuge der Maschine zuordnen


Dieser Befehl wurde entwickelt, um den Übergang von der Programmierung zur Produktion zu vereinfachen, indem generische oder Platzhalter-Zykluswerkzeuge automatisch durch die tatsächlich an der Maschine montierten Werkzeuge ersetzt werden.

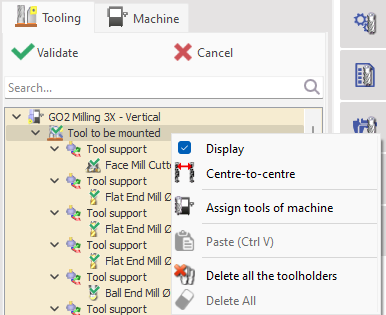

Der Werkzeuge der Maschine zuordnen Befehl kann durch Rechtsklick auf die Maschine oder den Abschnitt Zu montierendes Werkzeug aufgerufen werden.

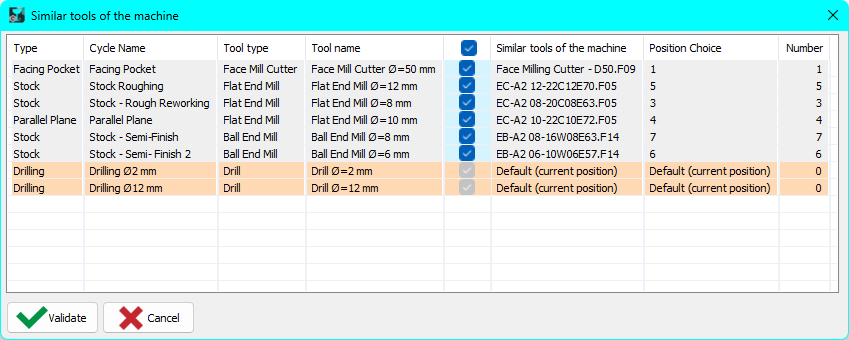

Wenn diese Option ausgewählt ist, wird ein Dialogfenster angezeigt, in dem die Platzhalterwerkzeuge zusammen mit den kompatiblen montierten Werkzeugen angezeigt werden. Inkompatible Werkzeuge werden zur einfachen Identifizierung hervorgehoben. Bestätigen Sie die Auswahl, um die Werkzeuge zu ersetzen und zu montieren.

Assign tools of the machine dialog.png 		Assign tools of the machine.png

Diese Funktion ist besonders nützlich in Werkstätten mit mehreren ähnlichen Maschinen , wo jede Maschine ihren eigenen montierten Werkzeugsatz haben kann, möglicherweise von verschiedenen Herstellern. Während der Programmierung können Bearbeitungszyklen mit beliebigen kompatiblen Werkzeugen definiert werden, um die Operationen und Werkzeugwege zu validieren. Sobald die Zielmaschine ausgewählt ist, ersetzt dieser Befehl schnell die programmierten Werkzeuge durch die tatsächlich montierten Werkzeuge aus der FMO-Datei.

Nach dem Austausch kann der Montageprozess wie gewohnt abgeschlossen werden.

Sehen Sie sich ein Video an, das die Funktionsweise des Befehls auf der rechten Seite demonstriert.

HELP - MTE - Assign tools of machine-20251002-072623.png
