Das Maschinenbearbeitung Dialogfeld wird über den Bearbeitungsbaum aufgerufen, Rechtsklick auf die Maschine und Auswahl Bearbeiten .

In Horizontaler Drehmaschine Drehen , wird das Dialogfeld wie unten gezeigt angezeigt, in dem Sie die verschiedenen Parameter im Zusammenhang mit der Maschine definieren.


Typ und Ansicht

Kombinationen

Ergebnisse

Kombinationen

Ergebnisse

Vertikal & Z normal

Vertikal & Z invertiert

Vertikal gegenüber & Z normal

Vertikal gegenüber & Z invertiert

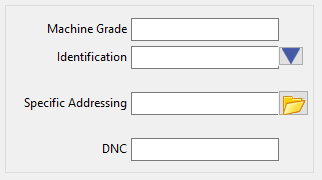

Maschinenidentifikation und zusätzliche Optionen


Maschinen Güte

Durch die Zuweisung einer Maschinen Güte ermöglichen Sie es dem System, Werkzeuge und Bearbeitungslisten basierend auf ihrer zugewiesenen Maschinen Güte Kompatibilität zu filtern.

Beispiel:
Wenn die Maschinendatei mit der Maschinen Güte „A“ konfiguriert ist, dann:

  • Werkzeuge: Only those assigned to grade 'A' will be available for cycle definition.

  • Bearbeitungslisten: Only opelists matching grade 'A' will appear in the selection.

Machine grade.png

Maschinenwerkzeugidentifikation

Dort können Sie eine kürzere oder spezielle Identifizierung der Maschine definieren.

Beispielsweise kann es verwendet werden, um mehrere ähnliche Maschinen in Ihrer Werkstatt zu unterscheiden.

Es kann auch in einigen Kontexten gefunden werden:

  • Berichte wie Maschineninformationsdialog

  • es kann von Postprozessoren verwendet werden.

Spezifische Adressierung

Weisen Sie einen dedizierten Verzeichnispfad für alle maschinenbezogenen Dateien zu, einschließlich Kinemac, Materialien, Werkzeuge, Technofunktionen und Bearbeitungslisten. Besonders nützlich für Drahterodieren, um eine Art Umgebung pro Maschine zu erstellen.

Innerhalb dieses spezifischen Ordners müssen alle Unterordner die richtigen Namen haben, sonst werden sie nicht erkannt.

z. B. Der Name des Materialunterordners lautet „mat“

DNC

Konfigurationsdateiname für Makros, die die Übertragung an die Steuerung handhaben.

Kostenoptionen


Kundenkoeffizient

Ein Koeffizient, der für die Bearbeitung spezifischer Kunden bestimmt ist.

Stundenkosten

Stundenkosten der Maschine

These values are used for the Kostenschätzung .

Min. und Max. zulässiger Rohteil für die Maschine

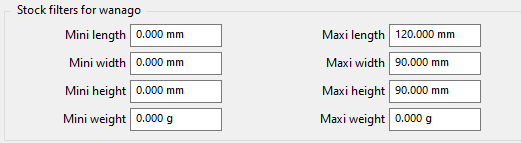

Beim Fräsen

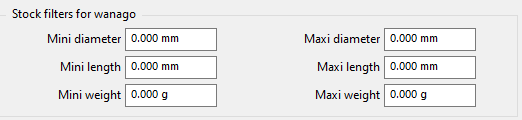

Beim Drehen

Rohteilfilter für WanaGO

Die Rohteilfilter enthalten spezifische Kriterien für Rohteilgröße und Gewicht.
Maschinendateien definieren die minimale und maximale Rohteilgröße, die eine Maschine verarbeiten kann, sowie das maximal zulässige Werkstückgewicht.

Das Gewicht wird nur berücksichtigt, wenn eine Materialdatei mit Dichteinformationen geladen wird.

Bei der Auswahl einer Maschine mit WanaGO werden nur diejenigen vorgeschlagen, die das angegebene Teil verarbeiten können.
