Der Evolutionspunkt ist der Werkzeugwechselpunkt. Er ist im Maschinenbearbeitungsfenster zugänglich, das verschiedene Konfigurationen für die Verwaltung der Werkzeugwechselpunkte ermöglicht:
|
Evolution Bewegungsart
|
The Evolution motion defines the tool movement at the end of machining to the tool change point based on the driven point chosen. The Evolution motion type can be of various configurations as visible on the image above; either motion only in X oder Z, Kombination aus Bewegung in X gefolgt von Z oder umgekehrt, oder eine diagonale Bewegung nach ZX. |
||
XdannZ
|
ZX
|
Znur
|
|

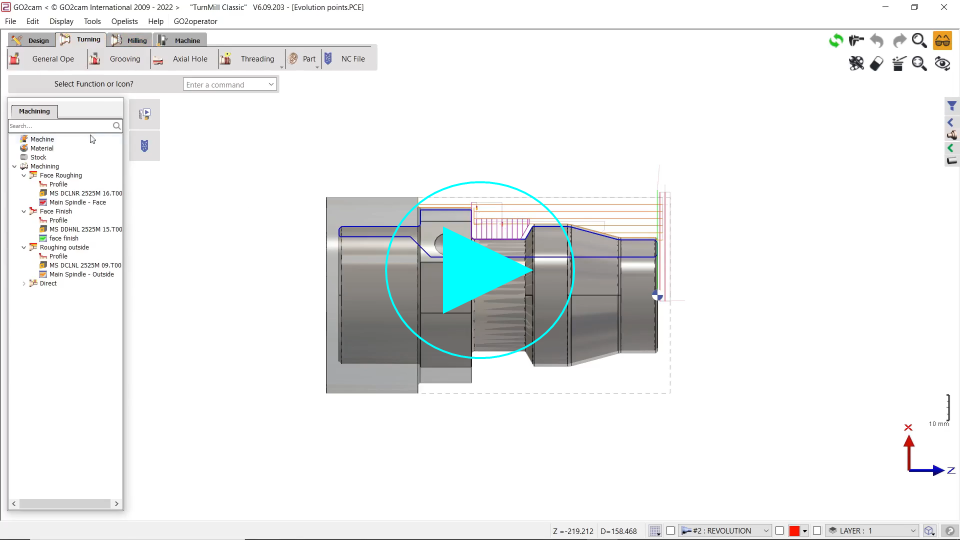

Sie können rechts ein Video ansehen, das einige der Bewegungsarten zeigt. |
Evolution Bewegungsart
|
|
Angetriebener Punkt
Die Bewegung des Werkzeugs wird durch die gewählte Option "Angetriebener Punkt" und die definierten Werte der ZXY-Koordinaten gesteuert.
|
|||
|
Werkzeugoption Die Werkzeugspitze bewegt sich bis zu den eingestellten ZXY-Koordinaten. |
|
Revolveroption Bei dieser Option bewegt sich das Werkzeug bis der Punkt des im Revolver gehaltenen Werkzeugs (rot markiert) an den definierten ZXY-Koordinaten liegt. |
|
|

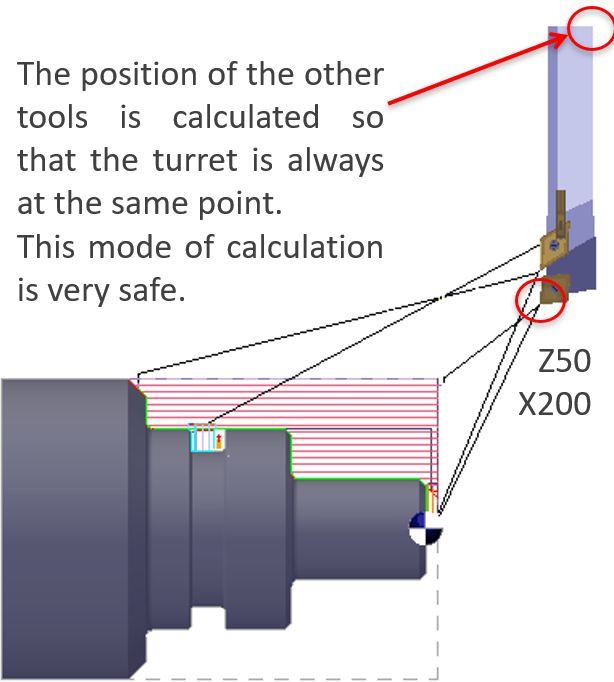

Maximale Werkzeugoption Das längste im Teil verwendete Werkzeug wird berücksichtigt. Dieses Werkzeug nähert sich und fährt an den Koordinaten des Evolutionspunkts zurück. |
|
Relative Werkzeug-/Rohteiloption Gleich wie Max. Werkzeug, die Berechnung erfolgt nach dem längsten Werkzeug, aber das längste der Posts zwischen T10 und T1 nur. Zyklus 1: Werkzeug T10 Zyklus 2: Werkzeug T1 |
|
|

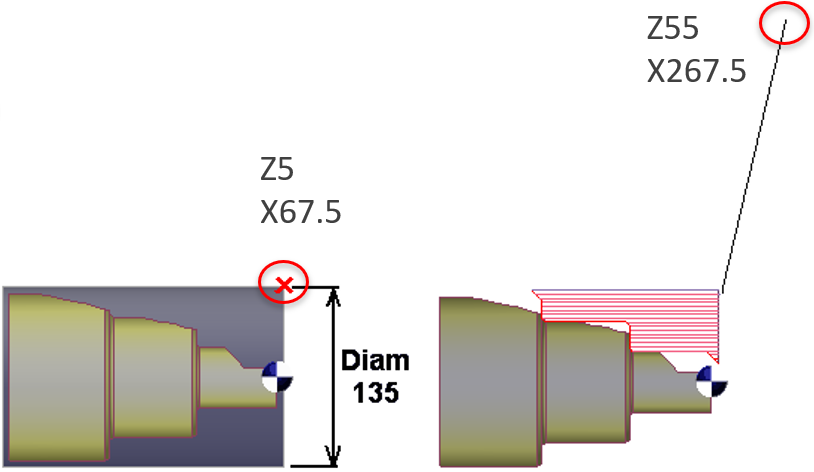

Werkzeug/Rohteil, Maximales Werkzeug/Rohteil Werkzeugoption und Maximale Werkzeugoption relativ zum Rohteil . Gleiche Optionen wie Maximales Werkzeug aber die Berechnung ist nicht absolut, sondern relativ zum verbleibenden Rohteil . |
|
|
|
|
Sie finden rechts ein Video mit Beispielen für die Optionen Werkzeug, Revolver und Maximales Werkzeug.
|
Angetriebener Punkt
|
||
|
Sie finden rechts ein Video mit einem Beispiel für die Werkzeug/Rohteil-Option. |
Angetriebener Punkt Werkzeug - Rohteil
|
||
ZX Rückzug für B-Orientierung
|
Diese Option wird in einem sehr speziellen Fall verwendet:
|
|
|
In einem solchen Fall wird ein Rückzugspunkt hinzugefügt, um die neue Orientierung sicher durchführen zu können. |
|
|
|
Positionierungs-/Indexzeit
|
These 2 options, Positionierungszeit für Werkzeug and Indexzeit zwischen Werkzeugen , set the time for a complete tool change. Positionierungszeit für Werkzeug is the time for a tool change between 2 cycles, excluding the time for tool indexing in the turret, which is defined by the Indexzeit zwischen Werkzeugen . Sie müssen die Anzahl der Werkzeuge auf der Seite Nummerierung definieren. |
|
|
Beispiel: 1 Werkzeugwechsel zwischen Zyklus 2 und Zyklus 3= 50 s 3 Indexierungen zwischen T1 und T10= 3 x 10 s = 30 s Gesamt = 80 Sek.
Wenn die Richtung des Revolvers Einzeln, ist, können Sie nicht von T10 nach T1 drehen aber nur von T1 nach T10: 9 Indexzeiten! Gesamtzeit = 140 Sek.
|
|
