Die Auswahl der Geometrie zur Programmierung von Operationen ist ein komplexes Thema.
Fast jedes Bearbeitungsmenü hat seine eigene Methode und Eigenschaften. Es hängt auch von der Art der Geometrie ab, Drahtmodell oder Volumen.
Viele Informationen finden Sie hier:
Richtung von Profilen und Werkzeugwegen
Allgemein:
-
For milling, the G17 ( Z+ Plane) is the default setting. It defines the working plane where the X and Y axes determine the toolpath. Imagine a flat surface where the machine moves the cutting tool across the length (X) and width (Y).
-
Beim Drehen ist die G18 (Y+ Ebene) die Standardeinstellung. Hier wird der Werkzeugweg durch die X- und Z-Achsen definiert. Einfacher ausgedrückt, bewegt sich das Werkzeug entlang der Länge (X) und Tiefe (Z) des Materials.
Die Richtung des ausgewählten Profils bestimmt die Position des Werkzeugwegs (Rechts/Links). Siehe Beispiel an einem Frästeil unten:

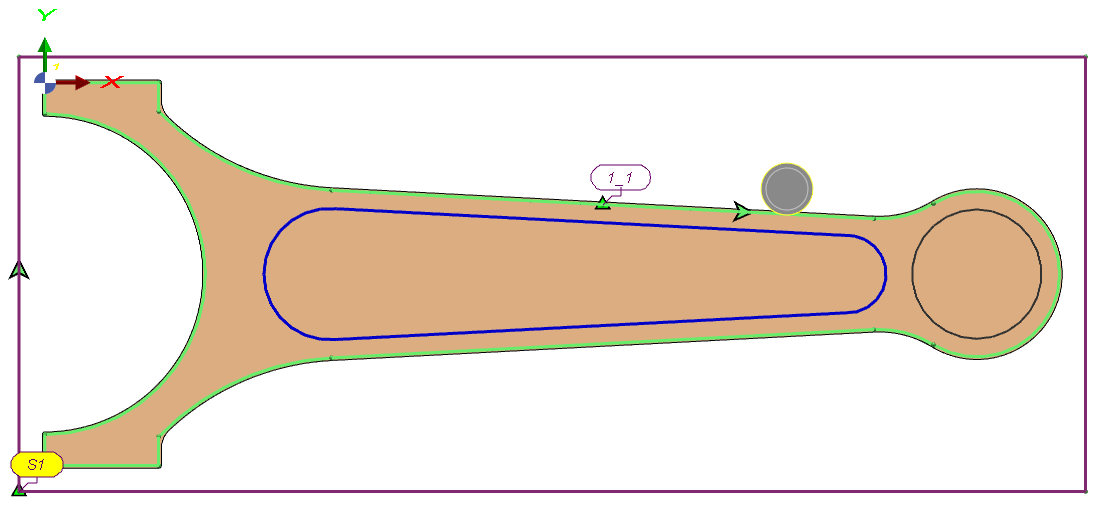

Das Werkzeug befindet sich links vom Profil (im Uhrzeigersinn) für eine offene Tasche
|

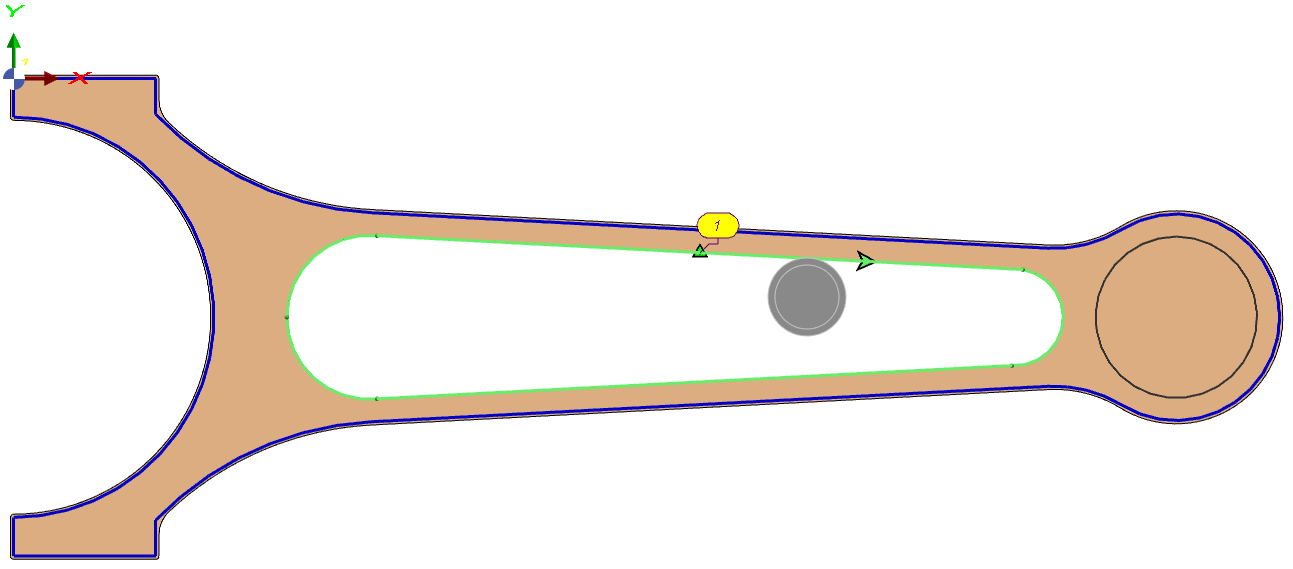

Das Werkzeug befindet sich rechts vom Profil (im Uhrzeigersinn) für eine innere Tasche
|
