Bei der Planung von 5-Achsen-Bearbeitungszyklen ist die Auswahl der entsprechenden Flächen unerlässlich. Während der Geometrie-Auswahl werden die ausgewählten Flächen – als Antriebsflächen bezeichnet – als die spezifischen Bereiche definiert, in denen die Bearbeitung stattfindet. Dieser Prozess kann jedoch umständlich werden, insbesondere bei mehreren Flächen mit unterschiedlichen Krümmungen.

GO2cam bietet verschiedene Modi zur Flächenauswahl, um diesen Prozess zu vereinfachen.

Mode of Selection.png
01 select_face.png

Auswahl per Klick

Klicken Sie auf die Fläche, um sie auszuwählen. Für die Mehrfachauswahl klicken Sie auf jede Fläche einzeln.

X1 - Select face.png
02 select_box.png

Auswahl per Fenster

Klicken und ziehen Sie die Maus, um ein rechteckiges Auswahlfenster zu erstellen. Alle vollständigen Flächen innerhalb des Fensters werden ausgewählt.

X2 - Window.png
03 select_edgepath.png

Auswahl per Kantenpfad

Klicken Sie auf die Kantenprofile eines Volumenkörpers, um die an diese Kanten angrenzenden Flächen auszuwählen.

X3 - Edgepath.png
04 select_brush.png

Auswahl per Pinsel

Halten Sie STRG gedrückt und bewegen Sie den Mauszeiger über die Flächen, um sie automatisch auszuwählen. Halten Sie UMSCHALT gedrückt und bewegen Sie den Mauszeiger, um die Auswahl aufzuheben. Dies ist sehr nützlich, um schnell mehrere Flächen auszuwählen.

X4 - brush.png
05 Select_color.png

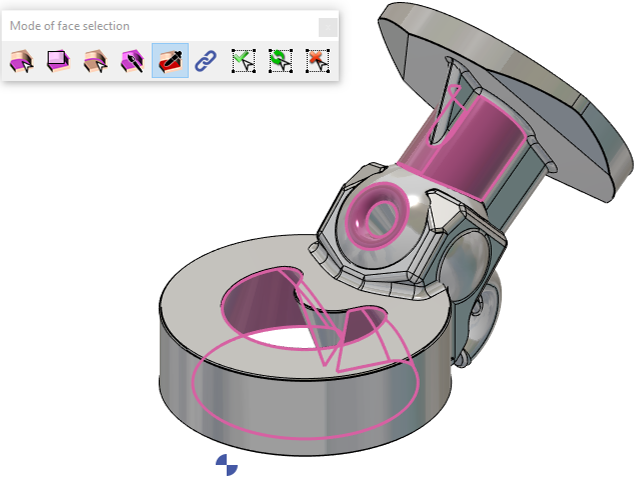

Auswahl nach Farbe

Wenn das Volumenmodell mehrere Flächenfarben hat, klicken Sie auf eine Fläche mit einer bestimmten Farbe. Alle Flächen mit der gleichen Farbe werden ausgewählt.

X5 - Color.png
06 Link.png

Auswahl per Verkettung

Klicken Sie auf eine Fläche, und GO2cam versucht, die zugehörigen benachbarten Flächen zuzuordnen und als Gruppe auszuwählen. Dies ist beispielsweise nützlich, um Verrundungen mit unterschiedlichen Radien auszuwählen. Klicken Sie einfach auf eine der Krümmungsflächen, und GO2cam erkennt die zugehörigen Kurven.

X6 - Chain.png
07 507.png

Alles auswählen

Klicken Sie auf eine beliebige Fläche, um alle Flächen des Teils auszuwählen.

X7 - All.png
08 select_invert.png

Auswahl umkehren

Klicken Sie auf das Teil, um die Auswahl umzukehren; die nicht ausgewählten Flächen werden ausgewählt und die ausgewählten Flächen werden abgewählt.

X8 - Invert.png
09 502.png

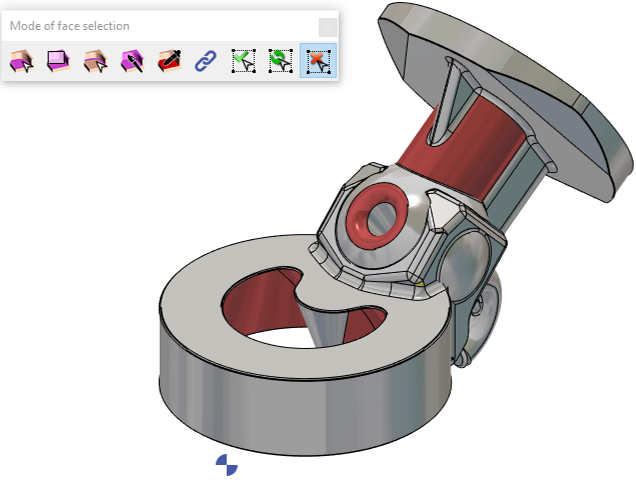

Auswahl aufheben

Klicken Sie auf das Teil, um alle Flächen abzuwählen.

X9 - Unselect.png

Der Auswahlprozess für 5X Experte endet hier nicht. Wie bereits erwähnt, dient der Schritt der Geometrie-Auswahl nur zur Erkennung der Antriebsfläche. Aufgrund der Komplexität und der flächenbasierten Berechnung dieses Moduls ist es notwendig, die anderen zu prüfenden Flächen zu definieren, um Kollisionen zu vermeiden. Auch bei bestimmten ausgewählten Flächenpfaden müssen Referenzflächen definiert werden.

Daher ist der Auswahlprozess auch ein wichtiger Aspekt bei den Strategiendefinitionen des Zyklus. Dies wird weiter untersucht auf den allgemeinen 5-Achsen-Seiten.
