簡介

此頁面說明如何為銑床建立帶有兩個對稱移動鉗口的虎鉗。

▶️ 在頁面底部觀看影片: 點擊這裡


使用交互式軸系統,工具、符號、機器等的建立過程變得更加流暢。

  • 箭頭 - 反轉所選軸的方向

  • 字母 - 允許將所選軸重新定位到不同的方向

  • 原點 - 允許將軸系統重新定位到另一個原點。

▶️ 觀看關於建立過程的影片。

Help  - Symbols Creation with Interactive axes-20250218-061726.png

建立對稱虎鉗

在主頁中選擇“夾持裝置/刀架”模組。


點擊 GO 按鈕

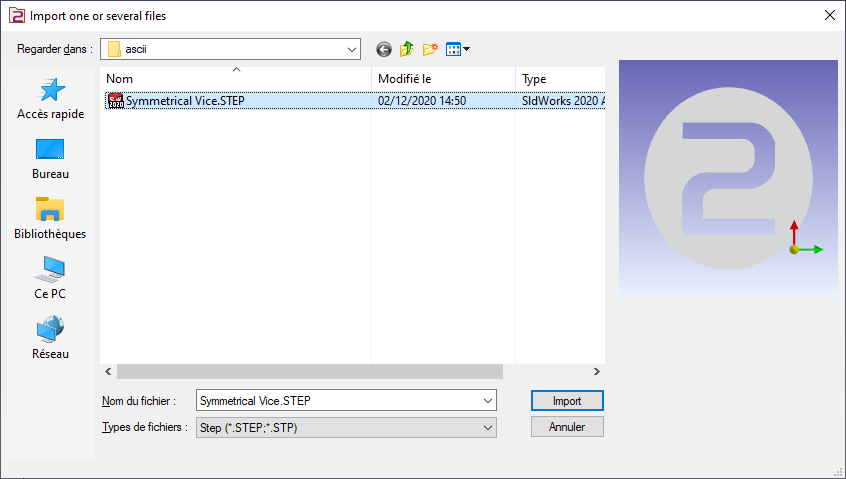

選擇要導入的文件

選擇要應用於實體的導入選項。

點擊“應用”

點擊“建立”選項卡,然後點擊“虎鉗和夾具”菜單

點擊命令以建立軸系統

選擇刀具以定義軸系統的位置

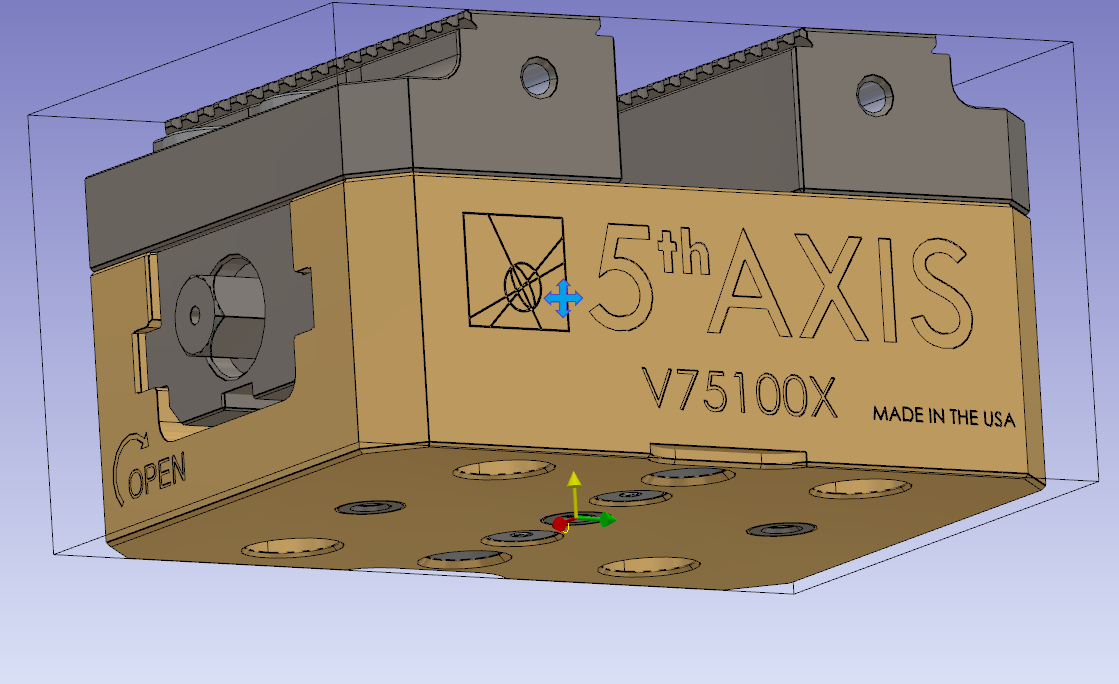

定義軸系統 0。

在底面上點擊一下並驗證。

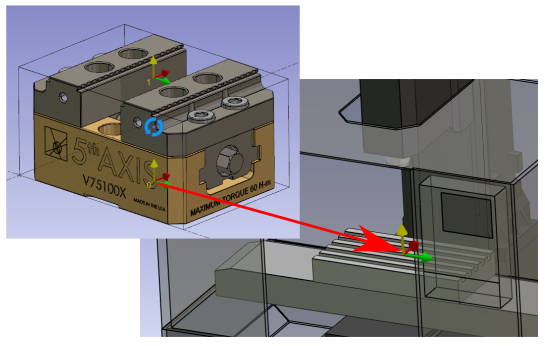

軸系統將與工作裝配支撐的軸系統匹配,虎鉗將安裝在該支撐上。

執行相同的命令以建立軸系統 1。

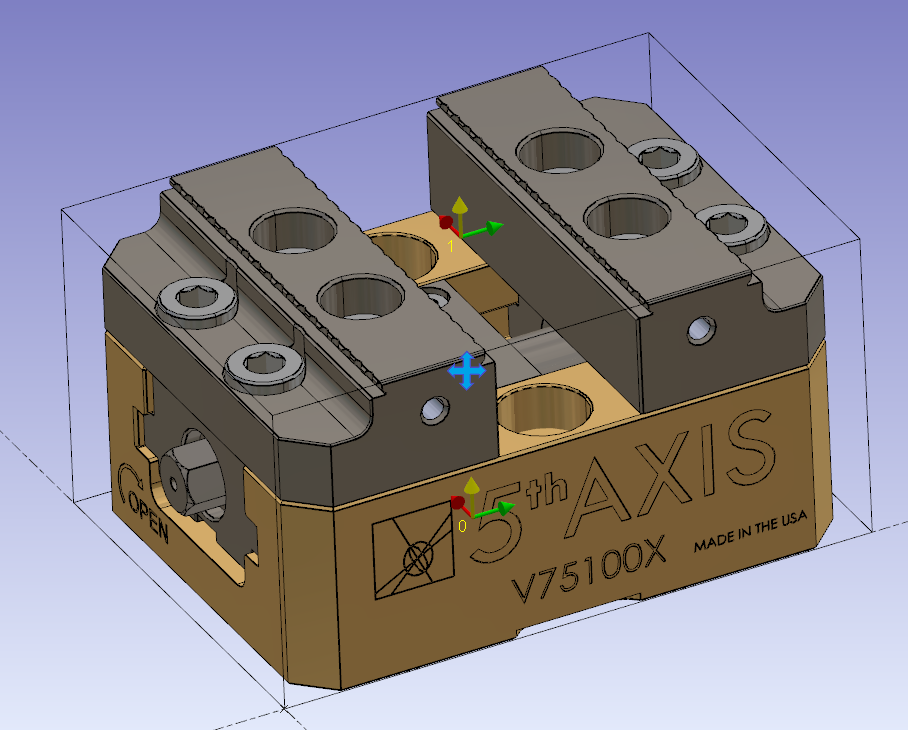

軸系統 1 將是您在零件上設置虎鉗位置時可以驅動的點。

對於對稱虎鉗,它應位於兩個鉗口之間。

注意:對於軸的高度,使用 Z 高度並選擇虎鉗的最高部分。

點擊部件向量工具。

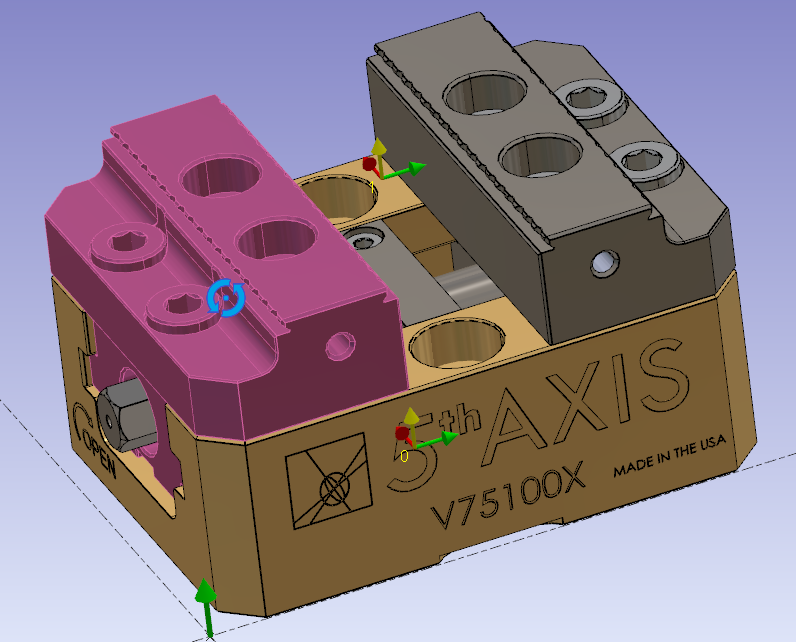

選擇第一個鉗口作為移動元件。

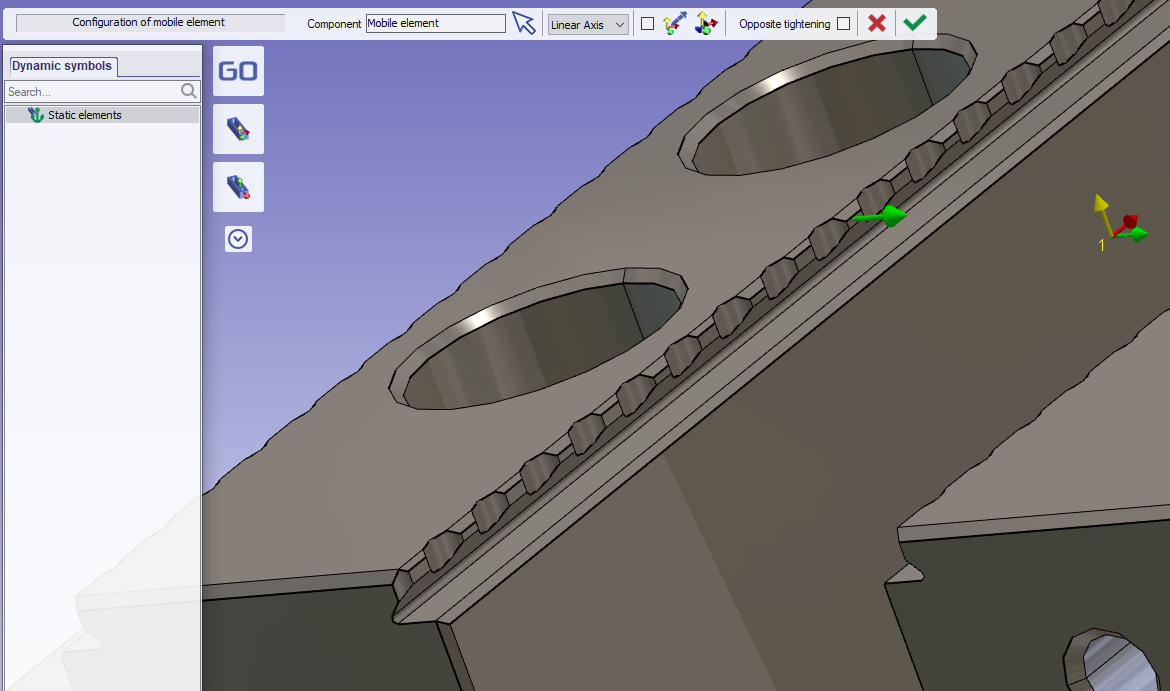

然後點擊工具以建立移動方向。

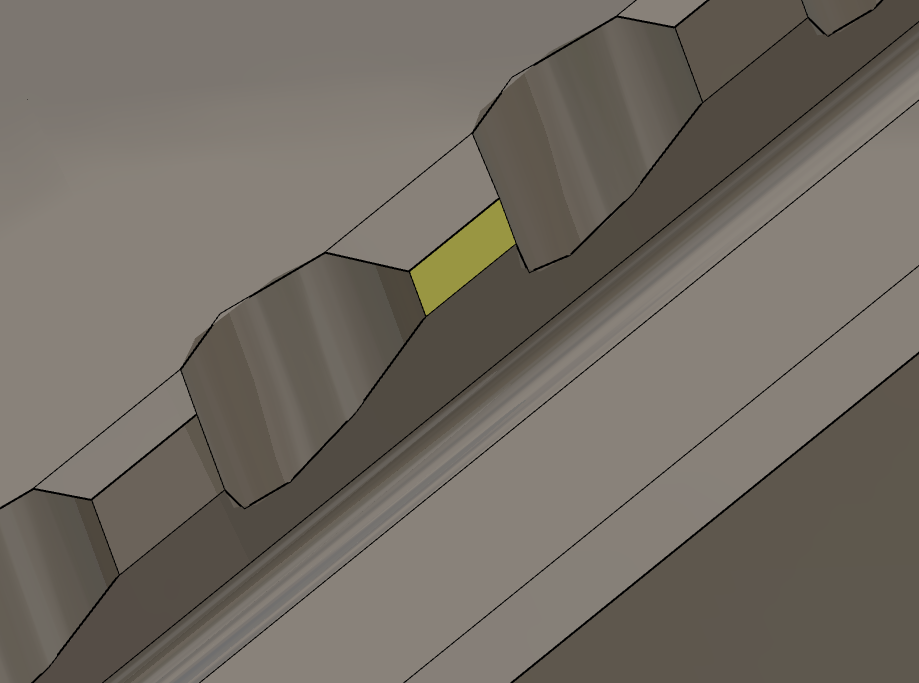

點擊移動鉗口的表面。

驗證移動元件的建立。

對第二個鉗口執行相同的操作。

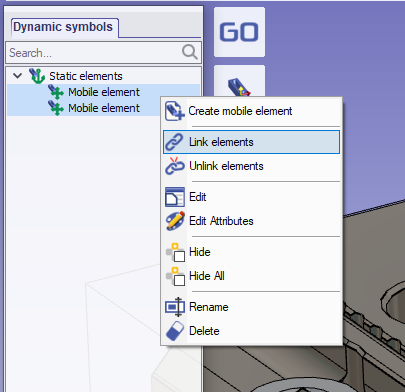

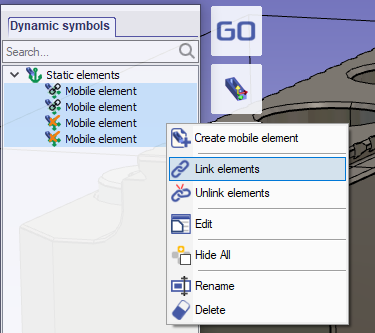

要同步兩個鉗口的移動,請在左側樹中同時選擇這兩個鉗口。右鍵點擊以顯示彈出菜單,然後選擇“鏈接元素”。

鏈接的元素將以相同的距離沿其上定義的方向移動。

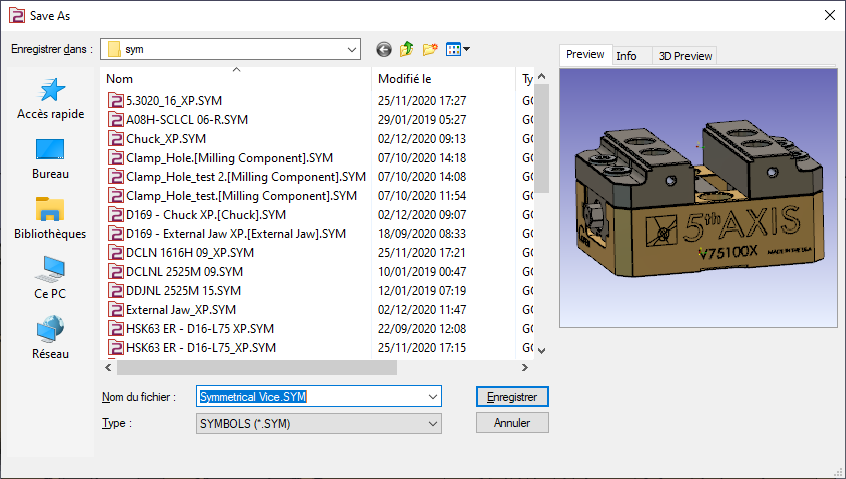

將文件保存在用戶的符號文件夾中,以便在 GO2cam 中使用。

補充信息

這種虎鉗可以反轉鉗口並具有另一個擰緊位置。

可以在相同的符號中配置它。為此,請按照以下步驟操作。

打開之前的虎鉗

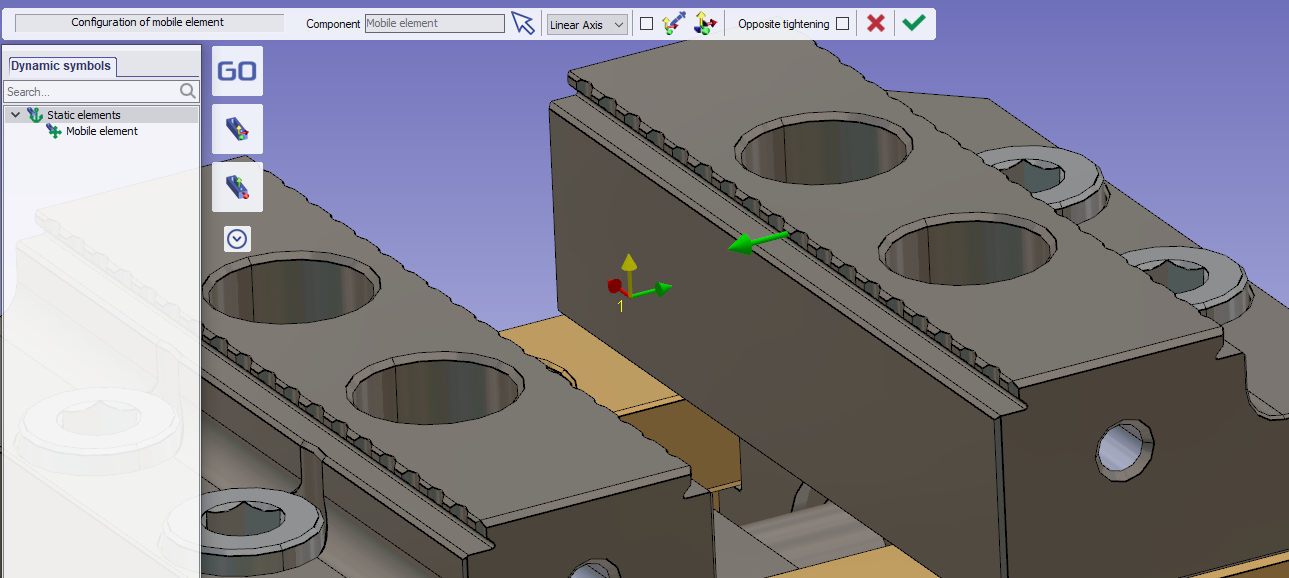

添加沒有實體的移動元件。

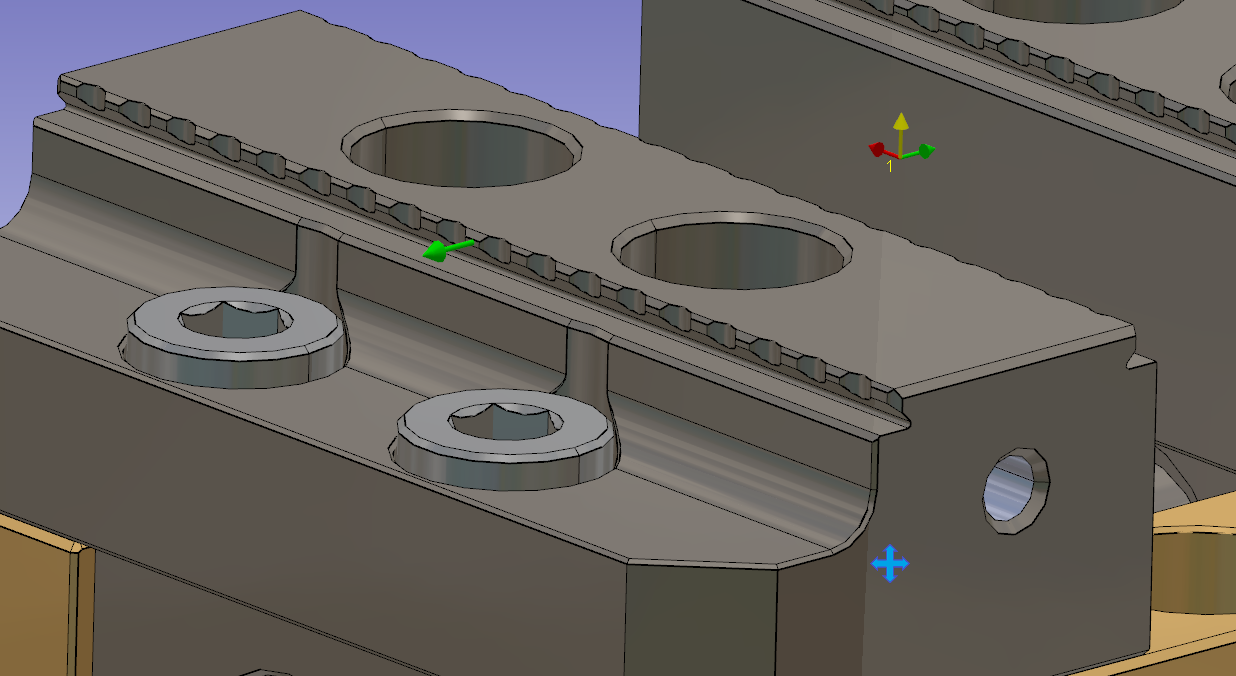

然後點擊表面作為向量。

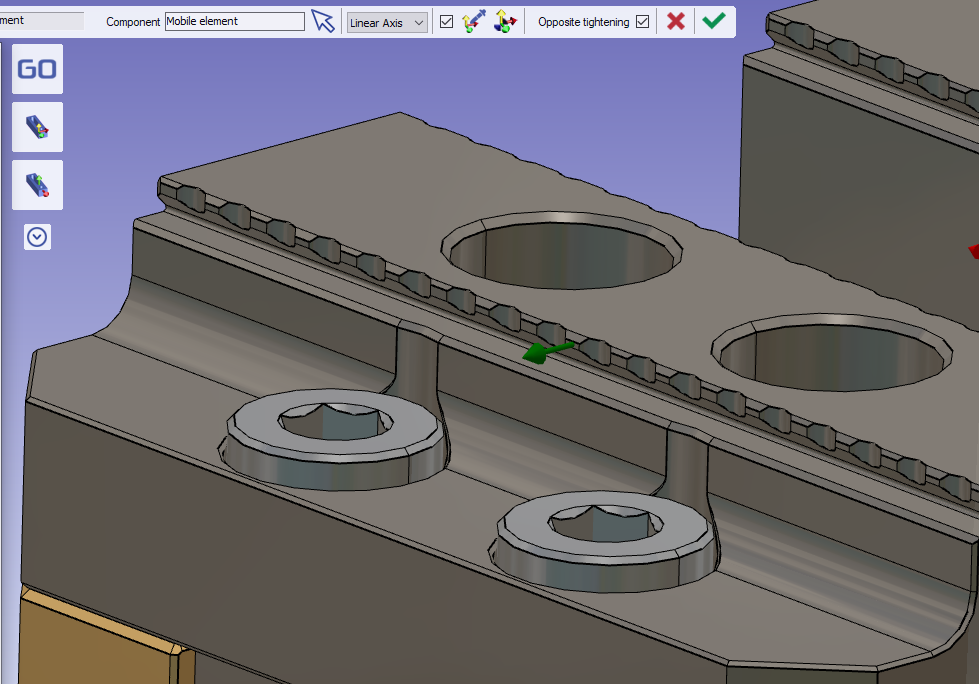

反轉向量的方向以設置與所選表面相反的移動。

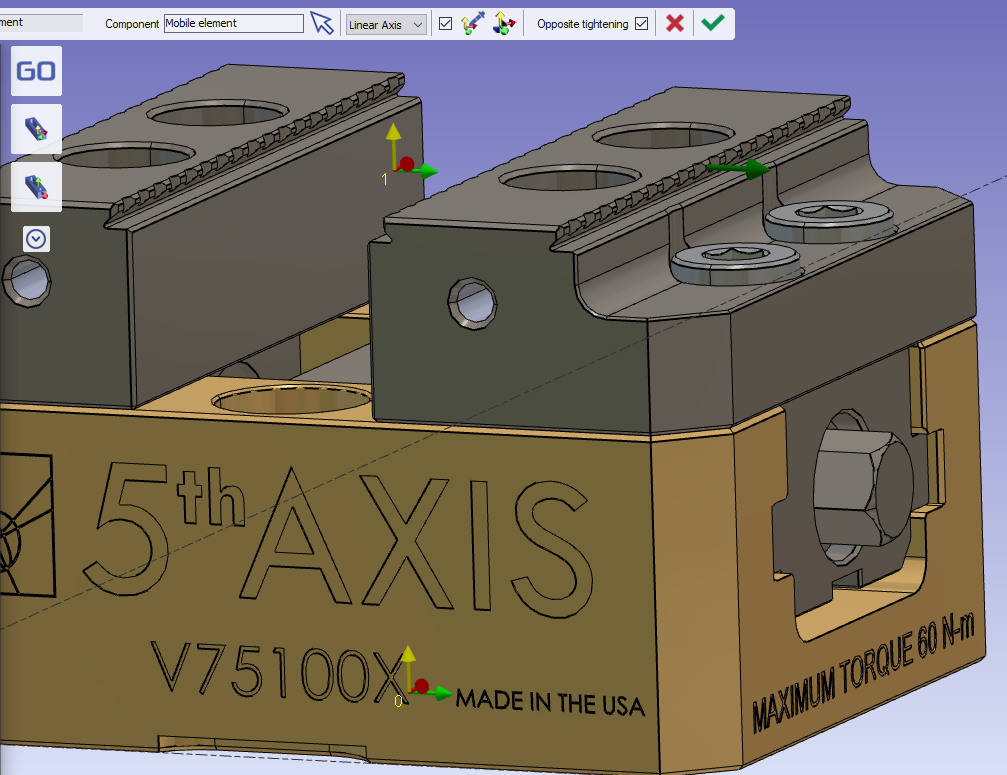

勾選“相反的擰緊”選項以反轉向量的顯示。

向量的顏色發生變化,並且顯示被反轉。

然後驗證新的移動元件。

對另一側執行相同的操作。

將四個移動元件鏈接在一起。

保存您的符號

重要提示:

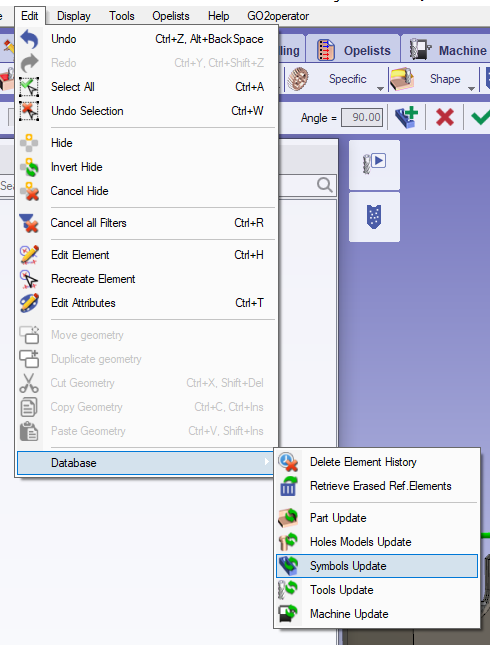

如果符號將用於已經使用其第一個版本的項目,請確保符號資料庫已更新。

關鍵點

  • 軸系統 0 將安裝在機器的工件裝配支撐上。

  • 軸系統 1 將用於將虎鉗定位在素材上。

  • 它將有兩個移動元件。

  • 移動元件必須鏈接在一起才能一起移動。

可以定義多個軸系統以將虎鉗定位在素材上。為此,請添加額外的軸系統。


▶️ 觀看關於對稱虎鉗的影片:
