簡介

本頁說明如何為銑床建立一個帶有活動鉗口的虎鉗。

(blue star) 觀看頁面底部的影片: 點擊這裡


使用互動式軸系統,工具、符號、機台等的建立過程變得更加流暢。

  • 箭頭 - 反轉選定的軸方向

  • 字母 - 允許將選定的軸重新定位到不同的方向

  • 原點 - 允許將軸系統重新定位到另一個原點。

(blue star) 觀看有關製程建立的影片。

Help  - Symbols Creation with Interactive axes-20250218-061726.png

虎鉗建立

在主頁中選擇“夾持/刀架”模組。


點擊 GO 按鈕

選擇要導入的文件

選擇要應用於實體的導入選項。

點擊“應用”

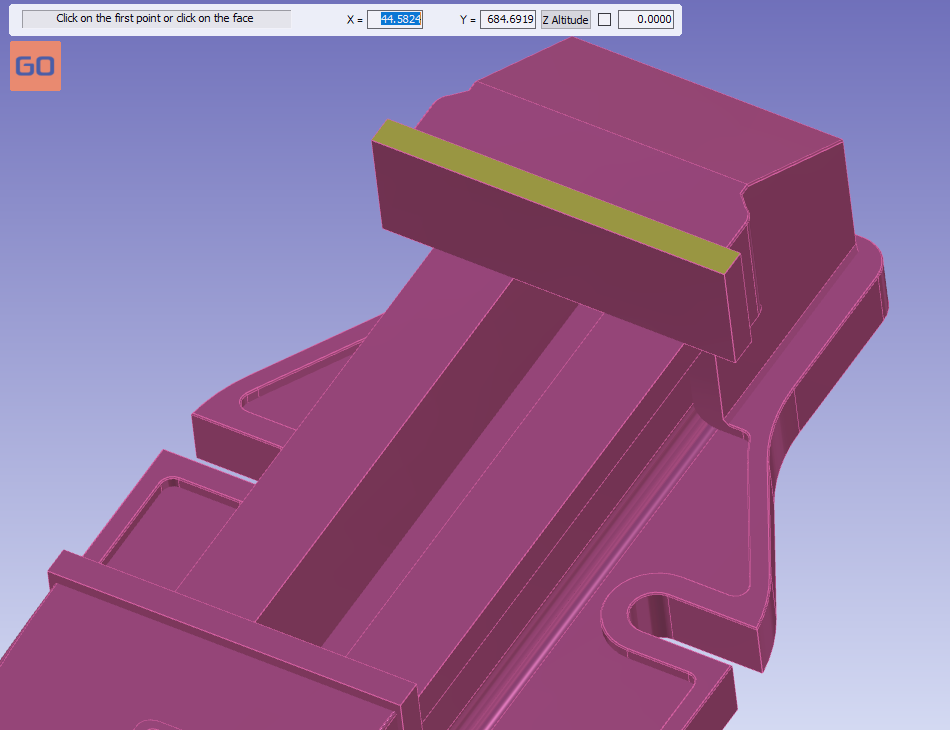

點擊平面以確定虎鉗的方向。

點擊的面將以 Z 軸作為法向量。

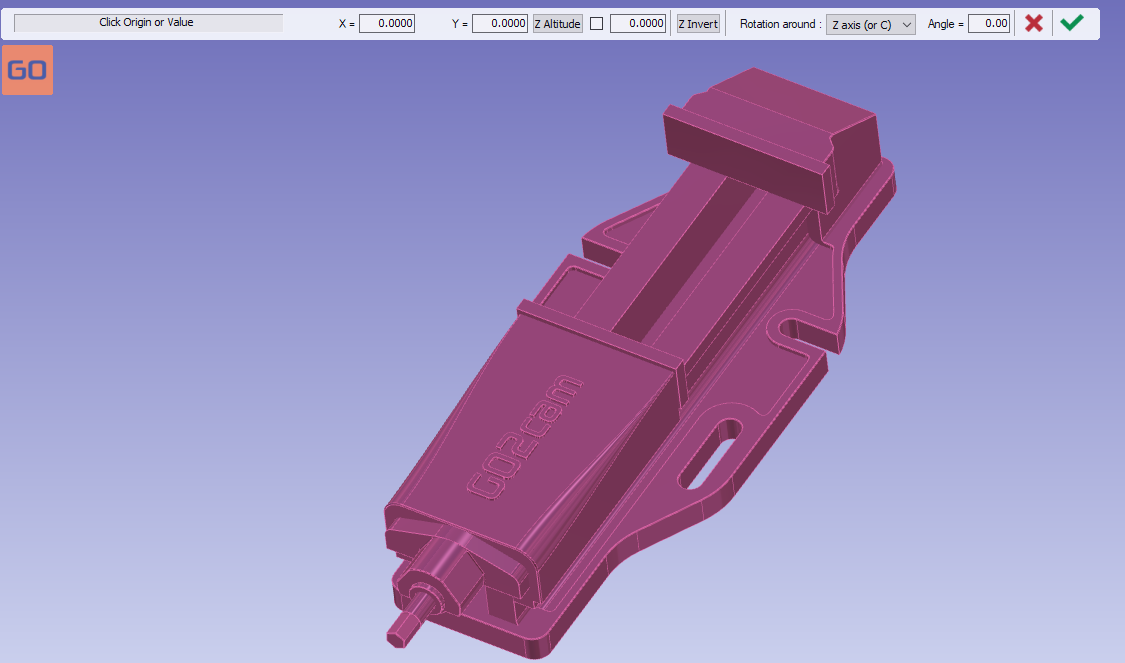

可以直接驗證原點,而無需再執行任何操作。

點擊“建立”選項卡,然後點擊“虎鉗和夾具”菜單

點擊指令以建立軸系統

選擇刀具以定義軸系統的位置

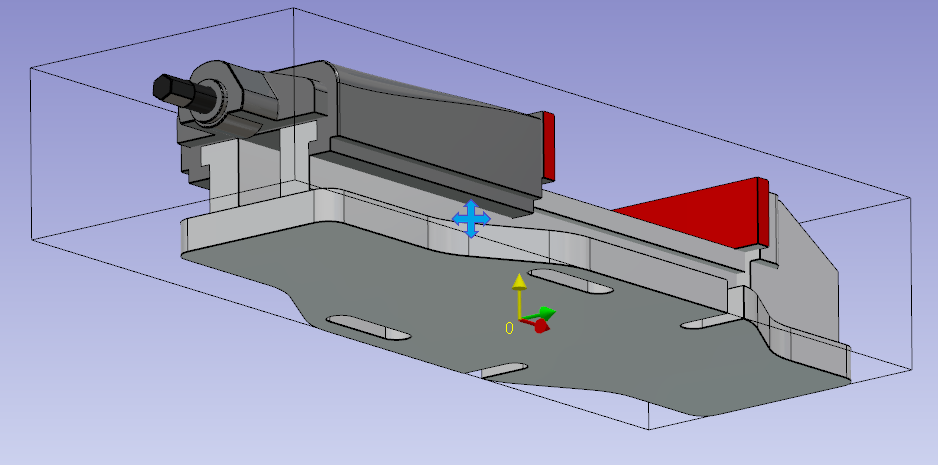

定義軸系統 0。

軸系統將與工作裝配件支撐的軸系統相匹配,虎鉗將安裝在該支撐上。

執行相同的指令以建立軸系統 1。

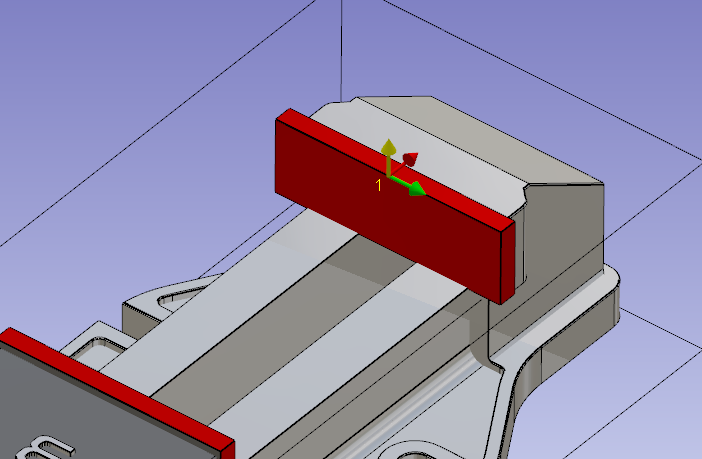

當您設定虎鉗在零件上的位置時,軸系統 1 將是您可以驅動的點。

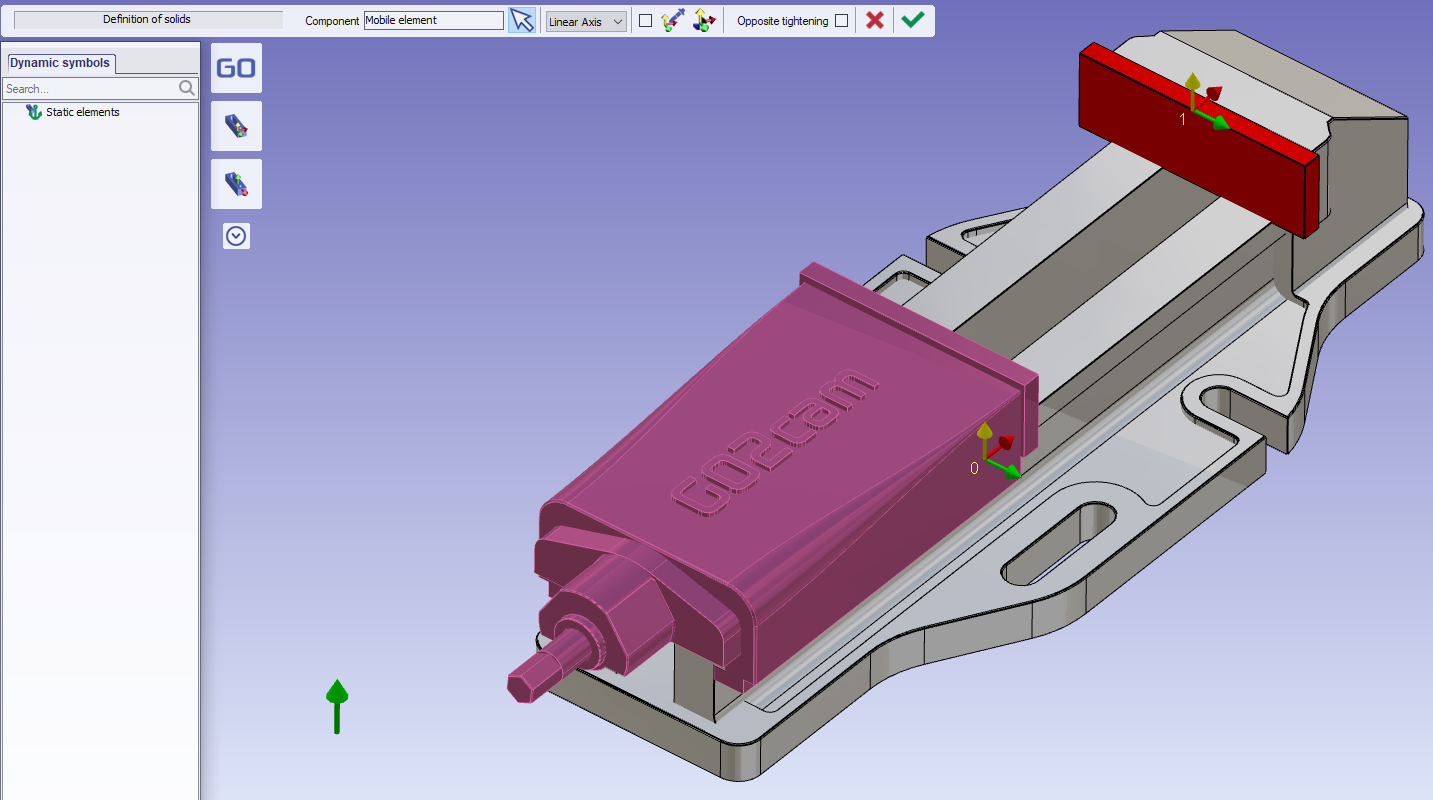

點擊部件向量工具。

請選擇可移動元素。

所有未在可移動元素中選擇的幾何圖形將被視為固定元素。

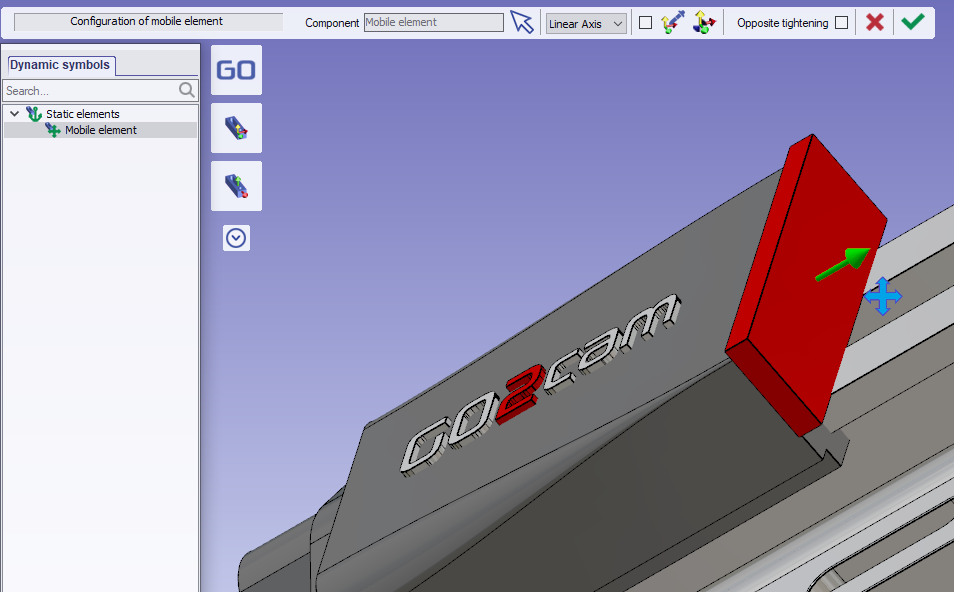

點擊工具以建立移動方向

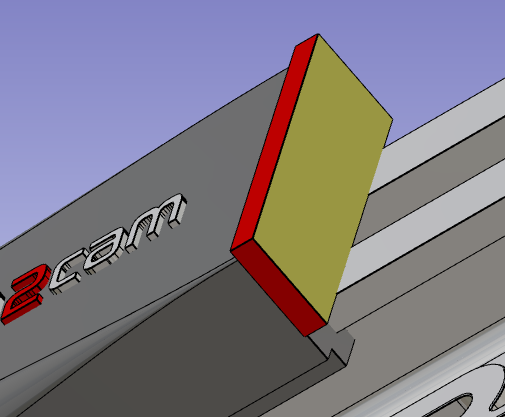

點擊活動鉗口的面

驗證活動元素建立

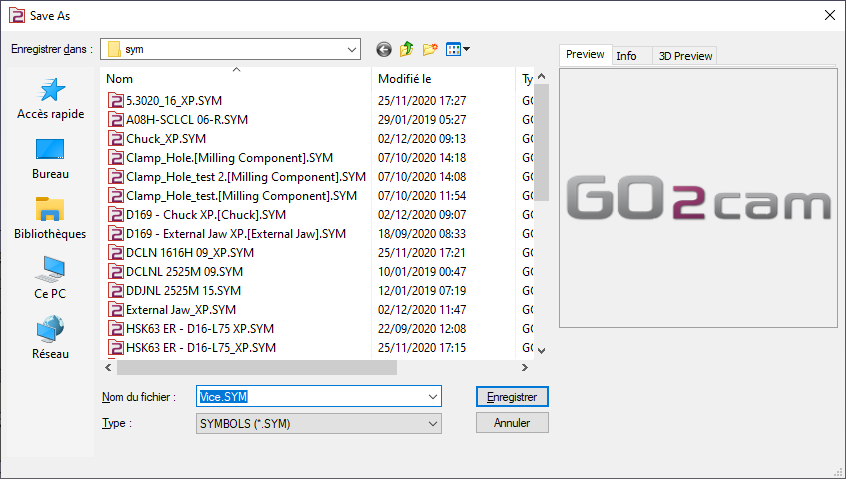

將文件保存在用戶的符號文件夾中,以便在 GO2cam 中使用。

關鍵點

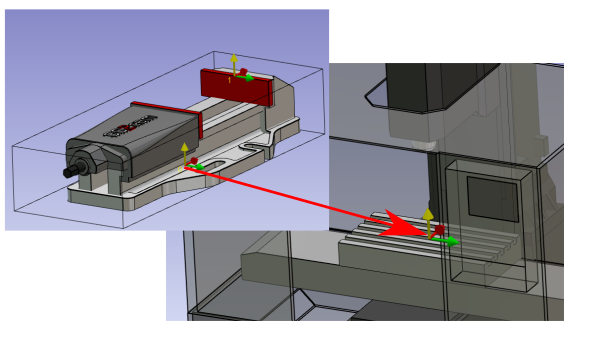

  • 軸系統 0 將安裝在機台的工作裝配件支撐上。

  • 軸系統 1 將用於將虎鉗定位在素材上。

可以定義多個軸系統,以將虎鉗定位在素材上。 為實現此目的,請新增其他軸系統。

(blue star) 觀看有關單個虎鉗的影片:

Vice with a Single Mobile Jaw.png
