簡介

本頁介紹如何建立虎鉗組件的向量,您將了解如何進行不同的定位。

(blue star) 觀看頁面底部的影片: 點擊此處


使用互動式軸系統,工具、符號、機台等的建立過程變得更加流暢。

  • 箭頭 - 反轉選定的軸方向

  • 字母 - 允許將選定的軸重新定位到不同的方向

  • 原點 - 允許將軸系統重新定位到另一個原點。

(blue star) 觀看有關建立過程的影片。

Help  - Symbols Creation with Interactive axes-20250218-061726.png

建立多重鎖緊虎鉗

在首頁中選擇“夾持裝置/刀架”模組。


點擊 GO 按鈕

選擇要導入的文件

選擇要應用於實體的導入選項。

點擊“應用”

點擊“建立”選項卡,然後點擊“虎鉗和夾具”選單

點擊“部件向量”指令,為可移動元素建立向量。

選擇將與向量關聯的可移動部件。

選擇“定向軸”指令以定義軸系統的位置。

然後再次點擊參考面,然後點擊“綠色勾號”以驗證。

選擇指令“部件向量”

然後“定向軸”

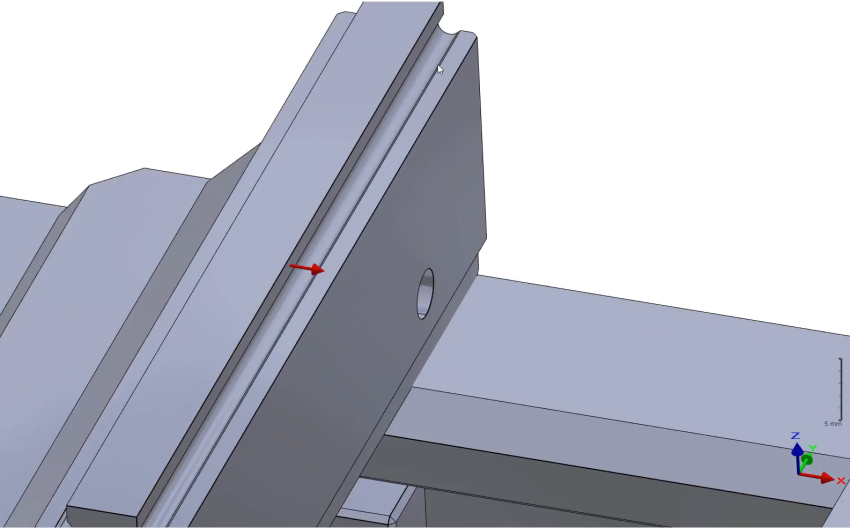

然後點擊可移動元素的表面以建立如圖所示的向量。

重複相同的步驟,在可移動元素的另一側建立一個建立,如圖所示。

選中“向量方向反轉”框以反轉向量方向。

由於它是虎鉗的另一側,請啟用“反向鎖緊”的複選框,然後使用綠色勾號驗證。

在動態符號樹上,選擇所有三個“可移動元素”。

然後右鍵點擊並選擇“鏈接元素”。

對第二個虎鉗重複該過程。首先,點擊指令“部件向量”

以建立軸系統。

然後選擇如圖所示的可移動元素。

選擇“定向軸”

然後點擊可移動元素的表面以建立如圖所示的向量。

然後驗證。

點擊指令“部件向量”

並再次選擇“定向軸”

然後選擇顯示的面以建立向量。

然後驗證。

在第二個虎鉗的另一側重複該步驟。

然後鏈接三個新建立的元素。

點擊指令“建立主軸系統”。

選擇工具以定義軸系統的位置

如圖所示,定義軸系統 0。

重複相同的步驟以定義如圖所示的軸系統 1。

在與軸系統 1 相同的位置建立軸系統 2,但在 89 的高度(鍵入或點擊箭頭顯示的面)。

在動態符號樹上,右鍵點擊靜態元素,轉到“輔助設置”,然後選中“中心夾緊”

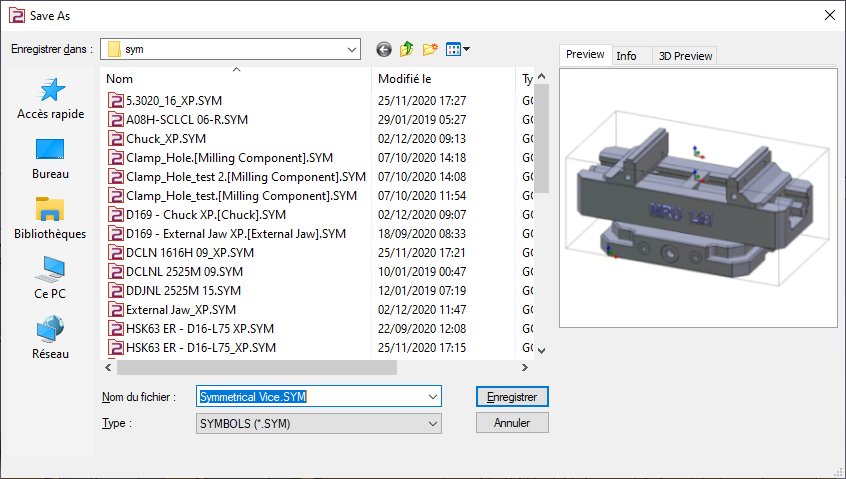

將文件保存在用戶的符號文件夾中,以便在 GO2cam 中使用。

(blue star) 觀看影片,了解如何建立具有多重鎖緊的虎鉗以及如何在實體上使用它。
