簡介

選單 零件設計 讓您可以在具有 C、B 和 Y 軸的車床中心編程銑削作業。我們也稱之為旋轉刀具。選單的功能是機械加工的準備步驟。

原理

旋轉刀具的功能只能在實體上使用。

You are suggested to use the 旋轉 function to create a solid from shaft geometry.

這些 零件設計 功能有幾個用途：

  • 它們建立 實體形狀 需要良好零件視覺化的效果。

  • 它們自動 建立正確的平面 稍後將應用機械加工的位置。

  • 它們自動 建立 2D 輪廓 機械加工所需

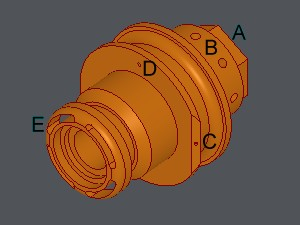

功能清單

1. 專用功能 Y 軸 (或 C 軸) 操作 :

預設形狀 (Y or C axis machining)

徑向孔

鍵槽

2. 專用功能 B 軸操作 :

斜度

斜度孔

3.關於 軸向操作 (C 軸)，原理不同：

  • 軸平面 allows you to first create the machining plane

  • You can create the geometry to machine with 軸向孔

左側的建立樹可以全局查看已完成的各項操作，並編輯和修改幾何圖形。

最後，如果需要，您可以找到一些建立 2D 幾何圖形的功能：

邊緣提取

線
