General Information
|

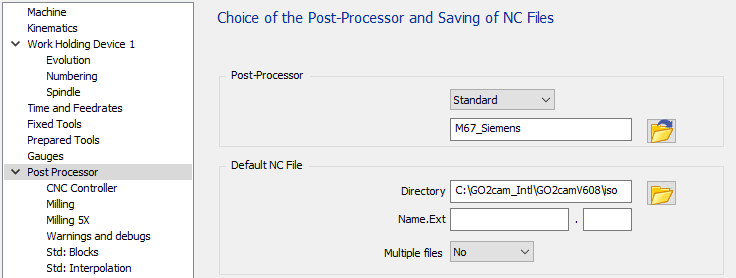

標準具有三個組態頁面，用於管理所有可用的選項。第一頁「CNC控制器」關於CNC選項。第二頁「銑削」允許調整銑削、刀具、冷卻液和原點的輸出。第三頁「銑削」關於5軸參數。 |
|

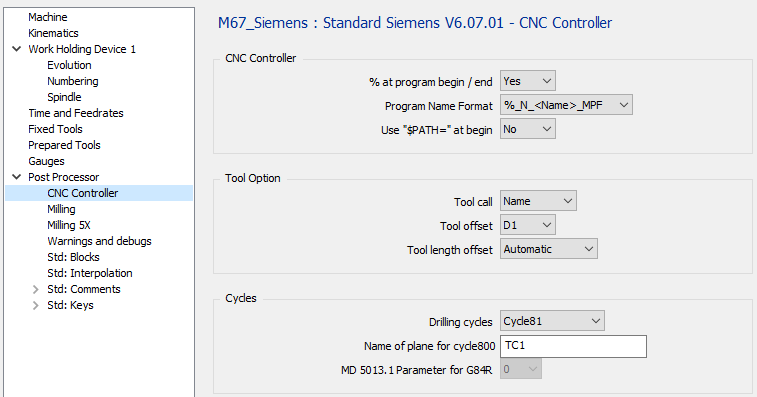

1 CNC Controller page
|
1.1 CNC Controller - % at program begin / end
|
選項 |
結果 |
|
否 |
N5 G00 G53 Z0 … … M30 |
|
是 |
% N5 G0 G53 Z0 … … M30 % |
1.2 CNC Controller - Program Name Format
|
選項 |
結果 |
|
%_N_<name>_MPF |
%_N_PROG_MPF N5 G00 G53 Z0 … … |
|
%MPF<number> |
%MPF1 N5 G00 G53 Z0… … … |
|
無 |
N5 G00 G53 Z0 … … |
1.3 CNC Controller – Use “$PATH=” at Begin
此選項僅在使用 %_N_<name>_MPF 時可用
|
選項 |
結果 |
|
否 |
%_N_PROG_MPF N5 G00 G53 Z0 … … |
|
是 |
%_N_PROG_MPF ;$PATH=/_N_PART_DIR N5 G00 G53 Z0… … … |
1.4 Tool Option – Tool Call
|
選項 |
結果 |
|
編號 |
… … T01 M06 … … |
|
名稱 |
… … T=”MILL_D10” M06 … … |
1.5 Tool Option – Tool Offset
|
選項 |
結果 |
|
D1 |
… … T01 D01 … … T02 D01 … … |
|
D |
… … T01 D01 … … T02 D02 … … |
1.6 Tool Option – Tool Length Offset
|
選項 |
結果 |
|
自動 |
… … T01 D01 Z20 … … |
|
G43 H.. |
… … T01 G43 H01 Z20 … … |
1.7 Cycles – Drilling Cycles
|
選項 |
結果 |
|
循環81 |
… MCALL CYCLE81(2,0,2,-10.412,) … MCALL … |
|
Fanuc 類似 |
… G81 G94 Z-10.412 R2. F606 … G80 … |
|
G81 R… |
… R2=0 R3=10.412 R10=2 G81 … G80 … |
1.8 Cycles – Name of Plane for CYCLE800
|
選項 |
結果 |
|
“TC1” |
… CYCLE800(1,” TC1 ”,0,39,0,0,0,180,-90,0,0,0,0,-1) … |
|
“TABLE” |
… CYCLE800(1,” TABLE ”,0,39,0,0,0,180,-90,0,0,0,0,-1) … |
1.9 Cycles – MD 5013.1 Parameter for G84 R
這定義了 G84 R 是否帶或不帶編碼器使用。這與“MD 5013.1”機台參數相關聯。這會更改 R6 和 R7 值。
僅適用於非剛性攻牙。
|
選項 |
結果 |
|
0 |
… R2=0 R3=6 R4=0 R6=4 R7=3 R9=0.8 R10=2 R11=0 G84 … G80 … |
|
1 |
… R2=0 R3=6 R4=0 R6=0 R9=0.8 R10=2 R11=0 G84 … G80 … |
2 Milling page
|
2.1 Milling – Output Stock for CNC Simulation
|
選項 |
結果 |
|
否 |
%_N_PROG_MPF … |
|
是 |
%_N_PROG_MPF WORKPIECE(,””,,”BOX”,112,1-39,0,-42.5,-35,42.5,35) … |
2.2 Milling – Output Tool and Plane for all operations
|
選項 |
結果 |
|
否 |
;OP 1 使用刀具 1 和平面 1 T01 D01 M06 CYCLE800(1,”TC1”,0,39,0,0,0,90,-90,0,0,0,0,-1) … … ;OP 2 使用刀具 1 和平面 1 … … |
|
是 |
;OP 1 使用刀具 1 和平面 1 T01 D01 M06 CYCLE800(1,”TC1”,0,39,0,0,0,90,-90,0,0,0,0,-1) … … ;OP 2 使用刀具 1 和平面 1 T01 D01 M06 CYCLE800(1,”TC1”,0,39,0,0,0,90,-90,0,0,0,0,-1) … … |
2.3 Milling – Use Parameters for Feed
|
選項 |
結果 |
|
否 |
T01 D01 M06 G00 X.. Y.. Z.. Z-.. F160 G1 X.. Y.. F200 … … |
|
是 |
R21 = 200 R22 = 160 T01 D01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F=R22 G01 X.. Y.. F=R21 … … |
2.4 Tool Option – Output Tool List
|
選項 |
結果 |
|
否 |
%_N_PROG_MPF … … |
|
是 |
%_N_PROG_MPF ;開始刀具列表 ;T01 端銑刀 D10 ;T02 鑽頭 D08 … ;結束刀具列表 … … |
2.5 Tool Option – Tool Change
|
選項 |
結果 |
|
手動 |
… ;端銑刀 D10 M0 … |
|
自動 |
… ;端銑刀 D10 T01 D01 M06 … |
|
自動 + 預選 |
… ;端銑刀 D10 T01 D01 M06 T02 … |
2.6 Tool Option – Preselect First Tool after Last Tool
|
選項 |
結果 |
|
否 |
;第一道工序 T01 D01 M06 T02 … … ;最後一道工序 T05 D01 M06 … … M30 |
|
是 |
;第一道工序 T01 M06 T02 … … ;最後一道工序 T05 D01 M06 T01 … … M30 |
2.7 Tool Option – Tool Change in
|
選項 |
結果 |
|
1 區塊 |
… … T01 D01 M06 … … |
|
2 區塊 |
… … T01 D01 M06 … … |
2.8 Origin Option – Output Origin List
|
選項 |
結果 |
|
否 |
%_N_PROG_MPF … … |
|
是 |
%_N_PROG_MPF ;開始原點列表 ;G54 ;G55 ;結束原點列表 … … |
Origin position
|
選項 |
結果 |
|
軸旋轉後 |
|
|
軸旋轉前 |
|
2.9 Origin Option – Multi Origin Management
|
選項 |
結果 |
|
僅原點 |
% O1000 … G54 … |
|
原點 + 偏移 |
% O1000 … G54 TRANS X10 Y20 Z10 … |
無 MTE：
如果選項設定為零件上每個定義的原點的「僅原點」，我們將輸出不同的 G 程式碼，G54，然後 G55，G56……這意味著您受 CNC 管理的原點數量限制。如果您有更多原點，則必須使用第二個選項「原點 + 偏移」
如果選項設定為「原點 + 偏移」，它只會輸出 G54 並使用 G52 進行偏移
有 MTE：
原點可以在原點的名稱中使用以下語法定義：“$G54_”。這意味著 G54 將用於 NC 程式。如果沒有定義解碼名稱，它將輸出預設原點 G54。
如果您使用「原點 + 偏移」，則必須為所有操作只使用一個原點，因為所有偏移都是從參考平面原點或單個原點計算的。
您可以在底線後添加任何文字來識別您的偏移“$G54_Up”、“$G54_Right”……
使用 5 軸機台：
如果設定為輸出，則原點偏移將使用傾斜平面函數 G68.1 輸出。這意味著不輸出 G52。
2.10 Coolant Option – Coolant Activation Position
|
選項 |
結果 |
|
使用主軸 |
… … T01 D01 M06 S800 M03 M08 G00 X.. Y.. Z… … … |
|
使用平面移動 |
… … T01 D01 M06 S800 M3 G00 X.. Y.. M8 Z.. … … |
|
使用插入移動 |
… … T01 D01 M06 S800 M03 G00 X.. Y.. Z.. M08 … … |
3 Milling 5X
|
3.1 Milling 5X Parameters – Use Tilted work Plane for 3+2 Axis
|
選項 |
結果 |
|
否 |
… … T01 D01 M06 C180 A-90 … … |
|
是 |
… … T01 D01 M06 CYCLE800(1,“TC1 »,0,39,0,0,0,180,-90,0,0,0,0-1) … … |
3.2 銑削 5X 參數 – 鎖定 1 第一 旋轉軸
|
選項 |
結果 |
|
空 |
… … C180 … … |
|
“M10” |
… … C180 M10 … … |
3.3 銑削 5X 參數 – 鎖定 2 第二 旋轉軸
|
選項 |
結果 |
|
空 |
… … B-90 … … |
|
“M12” |
… … B-90 M12 … … |
3.4 銑削 5X 參數 – 解鎖 1 第一 旋轉軸
|
選項 |
結果 |
|
空 |
… … C180 … … |
|
“M11” |
… … M11 C180 … … |
3.5 銑削 5X 參數 – 解鎖 2 第二 旋轉軸
|
選項 |
結果 |
|
空 |
… … B-90 … … |
|
“M13” |
… … M13 B-90 … … |
3.6 Fixed blocks for plane change - Active fixed blocks for plane change
此選項僅在機台組態中沒有定義運動學時才使用。
|
選項 |
結果 |
|
核取 |
如果平面改變，則會輸出定義的固定區塊 |
|
取消核取 |
如果平面改變，則不會輸出任何區塊。 |
3.7 Fixed blocks for plane change - First and second
|
選項 |
結果 |
|
空 |
… … |
|
“G0 Z100” |
… … G00 Z100 … … |
4 Launch page
|
已定義機台運動學 |
未定義機台運動學 |
|
|
4.1 Name of the NC File
在此定義產生的 NC 檔案的名稱。擴充功能必須在 MCF 組態中定義。
4.2 Program Number
如果定義為 0，則程式編號將設定為 1。
|
選項 |
結果 |
|
0 |
%MPF1 … … |
|
“10” |
%MPF10 … … |
|
“1234” |
%MPF1234 … … |
4.3 Origin Number
此參數僅在機台檔案中未定義運動學時才使用。此參數定義 NC 程式中使用的第一個原點。
如果要處理的參數 多個原點 設定為「僅原點」，則平面改變時原點編號會遞增。
|
選項 |
結果 |
|
54 |
%MPF1 T01 M06 G54 … |
|
55 |
%MPF1 T01 M06 G55 … |
4.4 Comment Output
|
選項 |
結果 |
|
否 |
… … T01 D01 M06 … … |
|
是 |
… … ;平面加工 ;端銑刀 D12 T01 D01 M06 … … |
4.5 Block Numbers
|
選項 |
結果 |
|
使用 |
… N5 T01 D01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … … N50 T02 D01 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … … |
|
無 |
… T01 D01 M06 G0 X.. Y.. G43 Z.. H1 … … T02 D02 M06 G00 X.. Y.. G43 Z.. H2 … … |
|
僅換刀 |
… N5 T01 D01 M06 G00 X.. Y.. G43 Z.. H1 … … N10 T02 D01 M06 G00 X.. Y.. G43 Z.. H2 … … |
4.6 Program Type :
|
選項 |
結果 |
|
主要 |
%MPF1 … … M30 |
|
次要 |
%SPF1 … … M17 |
4.7 Code for Program End
|
選項 |
結果 |
|
M30 |
… … M30 |
|
M02 |
… … M02 |
