General Information
|
標準有四個組態頁面來管理所有可用的選項：
|
|
1 CNC Controller page
|
1.1 CNC Controller - % at program begin / end
|
選項 |
結果 |
|
否 |
O1000 … … M30 |
|
是 |
% O1000 … … M30 % |
1.2 CNC Controller - Program number defined by
|
選項 |
結果 |
|
O |
% O 1000 … … M30 % |
|
: |
% : 1000 … … M30 % |
1.3 CNC Controller - Program Name as comment
|
選項 |
結果 |
|
否 |
% O1000 … … M30 % |
|
是 |
% O1000 (零件名稱) … … M30 % |
1.4 CNC Controller – Use G10 to manage origin
|
選項 |
結果 |
|
否 |
% O1000 … … M30 % |
|
是 |
% O1000 G10 L2 P1 X.. Y.. Z.. (G54) G10 L2 P2 X.. Y.. Z.. (G55) G10 L20 P1 X.. Y.. Z.. (G54.1) … … M30 % |
1.5 Standard G Code – Spindle limitation code
|
選項 |
結果 |
|
G92 |
… G92 S2000 G96 S120 M03 … |
|
G50 |
… G50 S2000 G96 S120 M03 … |
1.6 Standard G Code – Feed Code
|
選項 |
結果 |
|
G98/G99 |
… G98 F200 G99 F0.1 … |
|
G94/G95 |
… G94 F200 G95 F0.1 … |
1.7 Standard G Code – Use G90 code
|
選項 |
結果 |
|
是 |
… G90 G00 Z100 … |
|
否 |
… G00 Z100 … |
1.8 Cycles – G83/G87 type cycle
您可以在此定義是否要在軸向和徑向方向上使用去毛邊或斷屑鑽孔循環。此選項的選擇是在控制器上使用參數 5101 位元 2 進行的（0 表示去毛邊和 1 表示斷屑）。
|
選項 |
結果 |
|
未使用 |
… (斷屑循環) G00 Z5 G01 Z-2 F500 Z-1.8 Z-4 Z-3.8 Z-6 Z5 … … (去毛邊循環) G00 Z5 G01 Z-2 F500 G00 Z5 Z-1.8 G01 Z-4 G00 Z5 Z-3.8 G01 Z-6 G00 Z5 … |
|
斷屑 |
… (斷屑循環) G83 Z-6 Q2000 F500 G80 … … (去毛邊循環) G00 Z5 G01 Z-2 F500 G00 Z5 Z-1.8 G01 Z-4 G00 Z5 Z-3.8 G01 Z-6 G00 Z5 … |
|
去毛邊 |
… (斷屑循環) G00 Z5 G01 Z-2 F500 Z-1.8 Z-4 Z-3.8 Z-6 Z5 … … (去毛邊循環) G83 Z-6 Q2000 F500 G80 … |
3.9 Cycles – Bottom of hole
定義如何為刀具輸出孔深度的結束高度。
|
選項 |
結果 |
|
相對於起始高度 |
… Z15 G83 Z-25 … |
|
絕對 |
… Z15 G83 Z-10 … |
1.10 Cycles – Threading Cycle
|
選項 |
結果 |
|
多線程循環 |
在此查看多線程循環的下一個選項 |
|
G92 |
… G92 X39 Z-43 G00 Z3 G92 X38 Z-43 G00 Z3 … |
|
G78 |
… G78 X39 Z-43 G00 Z3 G78 X38 Z-43 G00 Z3 … |
|
G21 |
… G21 X39 Z-43 G00 Z3 G21 X38 Z-43 G00 Z3 … |
1.11 Cycles – Multiple Threading Cycle Type
|
選項 |
結果 |
|
G76 2 個區塊 |
… G76 P010060 Q500 R100 G76 X35.356 Z-43 P2.322 Q500 F3.5 … |
|
G76 1 個區塊 |
… G76 X35.356 Z-43 P1 K2.322 A60 D0.5 F3.5 … |
|
G78 2 個區塊 |
… G78 P010060 Q500 R100 G78 X35.356 Z-43 P2.322 Q500 F3.5 … |
1.12 Cycles – Code for decomposed Threading cycle
螺紋循環要在產生器中設定為「分解」。
|
選項 |
結果 |
|
G33 |
… G01 X39.071 F3.5 G33 Z-43 G00 X44 Z2.5 … |
|
G32 |
… G01 X39.071 F3.5 G32 Z-43 G00 X44 Z2.5 … |

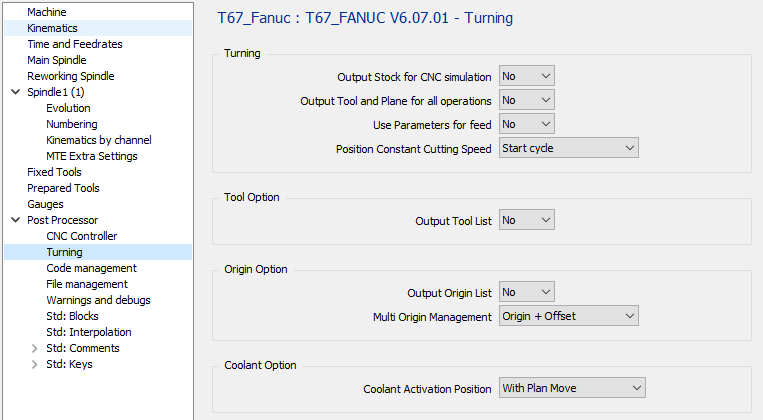

2 Turning page
|
2.1 Turning – Output Stock for CNC Simulation
|
選項 |
結果 |
|
否 |
O1000 T0101 … … |
|
是 |
O1000 G1901 D40.0 E20.0 L40.0 K0.0 T0101 … … |
2.2 Turning – Output Tool and Plane for all operations
|
選項 |
結果 |
|
否 |
O1000 (面) T0101 G0 X20 Z2 … … (粗加工) G00 X20 Z2 … … |
|
是 |
O1000 (面) T0101 G00 X20 Z2 … … (粗加工) T0101 G00 X20 Z2 … … |
2.3 Turning – Use Parameters for Feed
|
選項 |
結果 |
|
否 |
… T0101 G00 X20 Z2 G01 Z-20 G95 F0.1 … … |
|
是 |
#1 = 0.1 T0101 G00 X20 Z2 G01 Z-20 G95 F#1 … … |
2.4 Turning – Position Constant Cutting Speed
|
選項 |
結果 |
|
開始循環 |
T0101 G92 S9000 G96 S40 M04 G00 G90 X24. Z2.8… … |
|
開始加工 |
T0101 G97 S284 M04 G00 G90 X24. Z2.8 G92 S9000 G96 S40 M04 G01 G95 Z0. F0.1 … |
2.5 Tool Option – Output Tool List
|
選項 |
結果 |
|
否 |
O1000 T0101 … … |
|
是 |
O1000 (開始刀具清單) (T1 CMNG 04) (T2 ...) (T2 ...) (結束刀具清單) T0101 … … |
2.6 Origin Option – Output Origin List
|
選項 |
結果 |
|
否 |
O1000 T0101 … … |
|
是 |
O1000 (開始原點清單) (G54) (...) (結束原點清單) T0101 … … |
2.7 Origin Option – Multi Origin Management
|
選項 |
結果 |
|
僅原點 |
% O1000 … G54 … |
|
原點 + 偏移 |
% O1000 … G54 G52 X10 Y20 Z10 … |
無 MTE：
如果選項設定為「僅原點」，則針對零件上定義的每個原點，我們將輸出不同的 G 程式碼，G54，然後是 G55、G56……這表示您受 CNC 管理的原點數量限制。如果您有更多原點，則必須使用第二個選項「原點 + 偏移」
如果選項設定為「原點 + 偏移」，它只會輸出 G54 並使用 G52 進行偏移
有 MTE：
原點可以在原點的名稱中使用以下語法定義「$G54_」。這表示 G54 將用於 NC 程式。如果沒有定義解碼名稱，它將輸出預設原點 G54。
如果您使用「原點 + 偏移」，則必須為所有操作只使用一個原點，因為所有偏移都是從參考平面原點或單個原點計算的。
您可以在底線後新增任何文字來識別您的偏移「$G54_Up」、「$G54_Right」……
使用 B 軸機台：
如果設定為輸出，則原點偏移將使用傾斜平面函數 G68.2 輸出。因此，這表示不輸出 G52。
2.8 Coolant Option – Coolant Activation Position
第二和第三個選項將為車床操作提供相同的輸出。
使用活套筒的銑削操作將有所不同。
|
選項 |
車床操作 |
銑削操作（活套筒） |
|
使用主軸 |
… T0101 S1000 M03 M08 G0 X15 Z2 … … |
… T0101 S1000 M03 M08 G0 X15 C0 Z2 … |
|
使用平面移動 |
… … T0101 S1000 M03 G0 X15 Z2 M08 … … |
… … T0101 S1000 M03 G0 X15 C0 M8 Z2 … |
|
使用下刀移動 |
… T0101 S1000 M03 G0 X15 Z2 M08 … … |
… T0101 S1000 M03 G0 X15. C0 Z2 M8 … |
3 Code management page
|
3.1 Code Management – Enable C Axis Code
|
選項 |
結果 |
|
「空」 |
… T0101 S1000 M3 G17 G28 G90 H0 C10 … |
|
M51 |
… T0101 S1000 M3 G17 M51 G28 G90 H0 C10 … |
3.2 Code Management – Disable C Axis Code
|
選項 |
結果 |
|
「空」 |
… X200 M09 … |
|
M50 |
… X200 M50 M09 … |
3.3 Code Management – Clamping Code
|
選項 |
結果 |
|
「空」 |
… C10 G01 Z-10 … |
|
M10 |
… C10 M10 G01 Z-10 … |
3.4 Code Management – Unclamping Code
|
選項 |
結果 |
|
「空」 |
… G00 Z20 C10 … |
|
M11 |
… G00 Z20 M11 C10 … |
3.5 Code Management – Use axial interpolation mode
如果機台沒有 G112 或 G12.1 選項，則輸出可以在分解中完成。
不會輸出任何圓形插補，不要使用刀具偏移
|
選項 |
結果 |
|
使用 G112 輸出軸向操作 |
|
輸出軸向操作分解 |
3.6 Code Management – Enable Axial Interpo Code
如果欄位為空，則預設使用的程式碼將為 G12.1
|
選項 |
結果 |
|
「空」 |
… G01 Z-5 G12.1 … |
|
G112 |
… G01 Z-5 G112 … |
3.7 Code Management – Disable Axial Interpo Code
如果欄位為空，則預設使用的程式碼將為 G13.1
|
選項 |
結果 |
|
「空」 |
… G13.1 G00 Z20 … |
|
G113 |
… G113 G00 Z20 … |
3.9 Code Management – Enable Radial Interpo Code
如果欄位為空，則預設使用的程式碼將為 G07.1
|
選項 |
結果 |
|
「空」 |
… G07.1 C100 … |
|
G107 |
… G107 C100 … |
3.10 Code Management – Disable Radial Interpo Code
如果欄位為空，則預設使用的程式碼將為 G07.1
|
選項 |
結果 |
|
「空」 |
… G07.1 C0 … |
|
G107 |
… G107 C0 … |
3.11 Primary axis option – Management of primary axis
|
選項 |
結果 |
Modulo |
… C0 … C359 C0 … |
Linear |
… C0 … C359 C360 … |
Incremental |
… C0 … H1 H1 … |
4 檔案管理頁面
|
4.1 File Management – One physical File per Channel
|
選項 |
檔案 1 |
檔案 2 |
|
O1000 (第一通道程式) … … M30
O1001 (第二通道程式) … … M30 |
|
|
O1000 (第一通道程式) … … M30 |
O1001 (第二通道程式) … … M30 |
4.2 File Management – Generate the channel even if empty
|
選項 |
結果 |
|
|
如果通道為空，則不輸出程式 |
|
|
如果通道為空，則會輸出程式（但為空 (只會輸出 O1001 和 M30) |
4.3 Listing / Synchronized File – Generate the Listing File
您需要設定同步編號最小值和最大值才能輸出清單
|
選項 |
結果 |
|
|
不要產生檔案以查看通道之間的同步。 |
|
|
產生檔案以查看通道之間的同步。 |
名稱為 Listing.TXT 的檔案將暫時產生並顯示。
|
-
清單/同步檔案 – 同步編號（最小值/最大值）
在此定義同步編號（例如 500 – 540）
後置處理器將搜尋這些最小值和最大值之間的同步編號以產生 Listing.TXT 檔案。
5 Launch page
|
5.1 Name of the NC File : Define here the Name of the generated NC file.
擴充名要在 MCT 組態中定義。
5.2 Program Number : If 0 is defined, the program Number will be set to 1.
|
選項 |
結果 |
0 |
% O0001 … … |
“10” |
% O0010 … … |
“1234” |
% O1234 … … |
5.3 Comment Output :
|
選項 |
結果 |
|
否 |
… … T0101 … … |
|
是 |
… … (粗車) (CNMG 04) T0101 … … |
5.4 Block Numbers :
|
選項 |
結果 |
|
使用 |
O1000 N5 T0101 N10 G00 X10 Z20 N15 Z10 … … N50 T0202 N55 G00 X20 Z20 N60 Z10 … … |
|
不使用 |
O1000 T0101 G00 X10 Z20 Z10 … … T0202 G00 X20 Z20 Z10 … … |
|
僅換刀 |
O1000 N5 T0101 G00 X10 Z20 Z10 … … N10 T0202 G00 X20 Z20 Z10 … … |
5.5 Code for Program End :
|
選項 |
結果 |
|
M30 |
… … … M30 % |
|
M02 |
… … … M02 % |
|
M99 |
… … … M99 % |
