General Information
|
M67_Mazak 標準基於 M67_Fanuc 後置處理器。
標準有三個組態頁面來管理所有可用的選項。第一頁「CNC 控制器」是關於 CNC 選項。第二頁「銑削」允許調整銑削、刀具、冷卻液和原點的輸出。第三頁「銑削」是關於 5 軸參數。 |
|
1 CNC Controller page
|
1.1 CNC Controller - % at program begin / end
|
選項 |
結果 |
|
否 |
O1000 … … M30 |
|
是 |
% O1000 … … M30 % |
1.2 CNC Controller - Program number defined by
|
選項 |
結果 |
|
O |
% O 1000 … … M30 % |
|
: |
% : 1000 … … M30 % |
1.3 CNC Controller - Program Name as comment
|
選項 |
結果 |
|
否 |
% O1000 … … M30 % |
|
是 |
% O1000 (零件名稱) … … M30 % |
1.4 CNC Controller - Use G10 to manage origins
|
選項 |
結果 |
|
否 |
% O1000 … … M30 % |
|
是 |
% O1000 G10 L2 P1 X.. Y.. Z.. (G54) G10 L2 P2 X.. Y.. Z.. (G55) G10 L20 P1 X.. Y.. Z.. (G54.1) … … M30 % |
2 Milling page
|
2.1 Milling – Output Stock for CNC Simulation
|
選項 |
結果 |
|
否 |
% O1000 … … |
|
是 |
% O1000 G1902 B26.0 D26.0 H10.0 I13.0 J13.0 … … |
2.2 Milling – Output Tool and Plane for all operations
|
選項 |
結果 |
|
否 |
(使用刀具 1 和平面 1 的 OP 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … … (使用刀具 1 和平面 1 的 OP 2) … … |
|
是 |
(使用刀具 1 和平面 1 的 OP 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … … (使用刀具 1 和平面 1 的 OP 2) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … … |
2.3 Milling – Use Parameters for Feed
|
選項 |
結果 |
|
否 |
T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … … |
|
是 |
#1 = 200 #2 = 160 T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F#2 G01 X.. Y.. F#1 … … |
2.4 Tool Option – Output Tool List
|
選項 |
結果 |
|
否 |
% O1000 … … |
|
是 |
% O1000 (開始刀具列表) (T1 立銑刀 D10) (T2 鑽頭 D8) … (結束刀具列表) … … |
2.5 Tool Option – Tool Change
|
選項 |
結果 |
|
手動 |
… M00 … … |
|
自動 |
… T01 M06 … … |
|
自動 + 預選 |
… T01 M06 T02 … … |
2.6 Tool Option – Preselect First Tool after Last Tool
|
選項 |
結果 |
|
否 |
(第一個操作) T01 M06 T02 … … (最後一個操作) T05 M06 … M30 |
|
是 |
(第一個操作) T01 M06 T02 … … (最後一個操作) T05 M06 T01 … M30 |
2.7 Tool Option – Tool Change in
|
選項 |
結果 |
|
1 區塊 |
… … T01 M06 … … |
|
2 區塊 |
… … T05 M06 … … |
2.8 Origin Option – Output Origin List
|
選項 |
結果 |
|
否 |
% O1000 … … |
|
是 |
% O1000 (開始原點列表) (G54) (G55) (結束原點列表) … … |
Origin Option
|
軸旋轉後 |
G68.2 P1 X0. Y0. Z0. J0. K0. … G54 |
|
軸旋轉前 |
G54 … G68.2 P1 X0. Y0. Z0. J0. K0. |
2.9 Origin Option – Multi Origin Management
|
選項 |
結果 |
|
僅原點 |
% O1000 … G54 … |
|
原點 + 偏移 |
% O1000 … G54 G52 X10 Y20 Z10 … |
無 MTE：
如果選項設定為「僅原點」，則零件上定義的每個原點都會輸出不同的 G 程式碼，G54，然後是 G55、G56……這表示您受 CNC 管理的原點數量限制。如果您有更多原點，則必須使用第二個選項「原點 + 偏移」
如果選項設定為「原點 + 偏移」，它只會輸出 G54 並使用 G52 進行偏移
有 MTE：
原點可以在原點名稱中使用以下語法定義「$G54_」。這表示 G54 將用於 NC 程式。如果沒有定義解碼名稱，它將輸出預設原點 G54。
如果您使用「原點 + 偏移」，則必須為所有操作只使用一個原點，因為所有偏移都是從參考平面原點或單個原點計算的。
您可以在底線後新增任何文字來識別您的偏移「$G54_Up」、「$G54_Right」……
使用 5 軸機台：
如果設定為輸出，則原點偏移將使用傾斜平面函數 G68.1 輸出。這表示不會輸出 G52。
2.10 Coolant Option – Coolant Activation Position
|
選項 |
結果 |
|
使用主軸 |
… … T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … … |
|
使用平面移動 |
… … T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … … |
|
使用切入移動 |
… … T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … … |

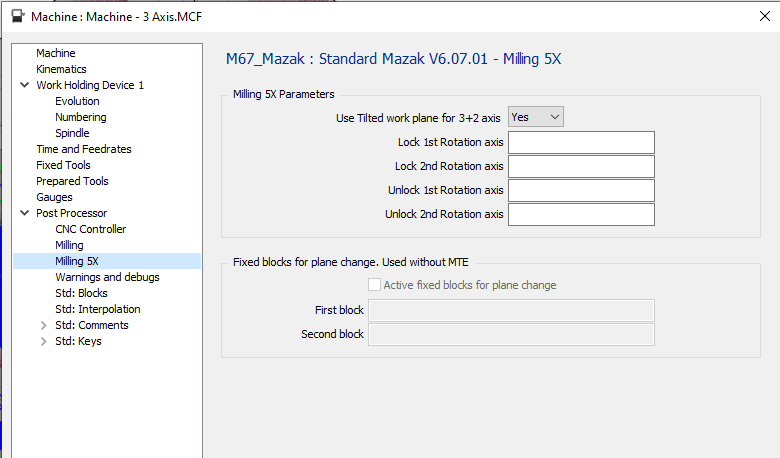

3 Milling 5X
|
3.1 Milling 5X Parameters – Use Tilted work Plane for 3+2 Axis
|
選項 |
結果 |
|
否 |
… … T01 M06 C180 B-90 … … |
|
是 |
… … T01 M06 G69 G49 G68.2 P1 X.. Y.. Z.. I-90 K180 G53.1 … |
3.2 銑削 5X 參數 – 鎖定 1 第一個 旋轉軸
|
選項 |
結果 |
|
空 |
… … C180 … … |
|
「M10」 |
… … C180 M10 … … |
3.3 銑削 5X 參數 – 鎖定 2 第二個 旋轉軸
|
選項 |
結果 |
|
空 |
… … B-90 … … |
|
「M12」 |
… … B-90 M12 … … |
3.4 銑削 5X 參數 – 解鎖 1 第一個 旋轉軸
|
選項 |
結果 |
|
空 |
… … C180 … … |
|
「M11」 |
… … M11 C180 … … |
3.5 銑削 5X 參數 – 解鎖 2 第二個 旋轉軸
|
選項 |
結果 |
|
空 |
… … B-90 … … |
|
「M13」 |
… … M13 B-90 … … |
3.6 Fixed blocks for plane change - Active fixed blocks for plane change
此選項僅在機台組態中沒有定義運動學時使用。
|
選項 |
結果 |
|
核取 |
如果平面改變，則會輸出定義的固定區塊 |
|
取消核取 |
如果平面改變，則會輸出標準區塊。 G0 G91 G28 Z0 |
3.7 Fixed blocks for plane change - First and second
為避免標準輸出，請核取選項以啟用固定區塊，並將第一和第二區塊欄位保留為空。
|
選項 |
結果 |
|
空 |
… … |
|
「G0 Z100」 |
… … G00 Z100 … … |
4 Launch page
|
已定義機台運動學 |
未定義機台運動學 |
|
|
4.1 Name of the NC File
在此定義產生的 NC 檔案的名稱。必須在 MCF 組態中定義副檔名。
4.2 Program Number
如果定義為 0，則程式號碼將設定為 1。
|
選項 |
結果 |
|
0 |
% O1 … … |
|
“10” |
% O10 … … |
|
“1234” |
% O1234 … … |
4.3 Origin Number
此參數僅在機台檔案中未定義運動學時使用。此參數定義 NC 程式中使用的第一個原點。
如果要處理的參數 多個原點 設定為「僅原點」，則當平面改變時，原點編號會遞增。
|
選項 |
結果 |
|
54 |
% O10 T01 M06 G54 … |
|
55 |
% O10 T01 M06 G55 … |
4.4 Comment Output
|
選項 |
結果 |
|
否 |
… … T01 M06 … … |
|
是 |
… … (平面加工) (立銑刀 D12) T01 M06 … … |
4.5 Block Numbers
|
選項 |
結果 |
|
使用 |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … … N50 T02 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … … |
|
不使用 |
O1000 T01 M06 G00 X.. Y.. G43 Z.. H1 … … T02 M06 G00 X.. Y.. G43 Z.. H2 … … |
|
僅換刀 |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … … |
4.6 Code for Program End
|
選項 |
結果 |
|
M30 |
… … … M30 % |
|
M02 |
… … … M02 % |
|
M99 |
… … … M99 % |
