介紹

此頁面說明如何建立車床的多刀架。

▶️ 在頁面底部觀看影片: 點擊這裡


使用互動式軸系統,工具、符號、機器等的建立過程變得更加流暢。

  • 箭頭 - 反轉所選軸的方向

  • 字母 - 允許將所選軸重新定位到不同的方向

  • 原點 - 允許將軸系統重新定位到另一個原點。

▶️ 觀看關於建立過程的影片。

Help  - Symbols Creation with Interactive axes-20250218-061726.png

建立多刀架

在首頁中選擇“夾持裝置/刀架”模組。

點擊 GO 按鈕

選擇要導入的文件

選擇要應用於實體的導入選項。

點擊“應用”

也可以通過激活 線框導入 選項從實體 CAD 文件導入軸系統。

此功能對於通過從 Sandvik 或 Iscar 等資料庫導入 STEP 文件來建立刀架特別有用。 它允許恢復用於定位刀片的軸系統,如右圖所示的車刀。

點擊“建立”選項卡,然後點擊“刀架”選單

點擊命令以建立軸系統

選擇工具以定義軸系統的位置

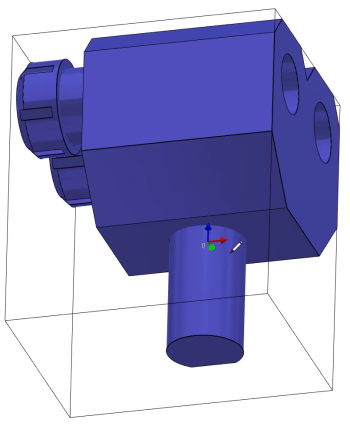

選擇面以定向 Z 和 X 軸,並指向以定義軸系統。

軸系統參考 0 定義將安裝在先前元素上的點。

先前的元素可以是刀具支撐或另一個刀架元件。

可以通過按 CTRL + SHIFT 然後點擊弧邊來選擇圓的中心。

然後驗證。

執行相同的命令以建立軸系統 1。它將是工具或下一個元素的安裝位置。

重複相同的命令以建立軸系統 2。這個也將是另一個工具或下一個元素的安裝位置。

將文件保存在用戶的符號文件夾中,以便在 GO2cam 中使用。

▶️ 觀看關於建立多個車削刀架的影片:
